2 elektrische installation, Spannungsversorgung, Elektrische installation – Lenze E94AZCEH User Manual
Page 9

Elektrische Installation
Spannungsversorgung
2
EDK94AZCEH DE/EN/FR/ES/IT 1.0
9
H1_E_INST-Spannungsversorgg
2
Elektrische Installation
Spannungsversorgung

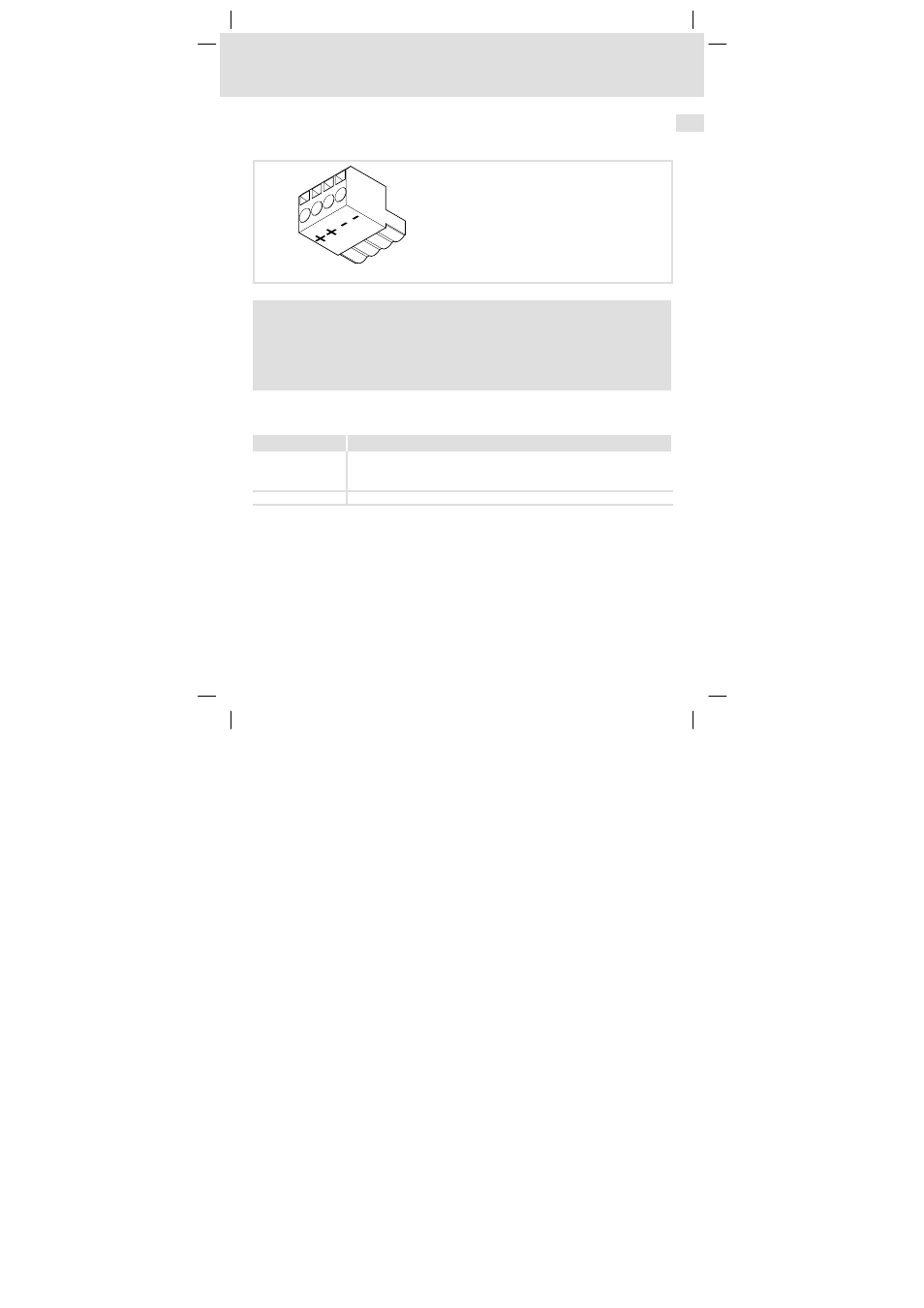

Externe Spannungsversorgung
E94AZCEH001C
Stop!
Die Ausstattung der Steckerleiste mit doppelten Klemmen dient zum
Durchleiten der Spannungsversorgung. Der durch die Reihenschaltung
mehrerer Geräte entstehende Gesamtstrom darf den Wert von I
max.
= 10 A je
Einzelklemme nicht überschreiten.
Anschluss Steckerleiste:
Steckerleiste
Erläuterung
+
Spannungsversorgung
U = 24 V DC (20,4 V - 0 % ... 28,8 V + 0 %)
I = 210 mA
-
Bezugspotential für Spannungsversorgung
