Instalación eléctrica
Voltaje de alimentación externo
6
EDK94AYCEP DE/EN/FR/ES/IT 4.0
85
l
H2_ext_SpannVersorg−Steckerleiste_Schraubanschl_2pol
Voltaje de alimentación externo
)
¡Aviso!
En caso de que exista un voltaje de alimentación externo y que haya una gran
distancia entre los armarios de distribución, utilice en cada armario de
distribución una fuente de alimentación independiente y con separación
segura conforme a EN 61800−5−1 («SELV»/«PELV»).
La alimentación de voltaje externa del módulo de comunicaciones es necesaria cuando
debe mantenerse la comunicación a través de Ethernet POWERLINK en caso de fallo de la
alimentación del equipo básico.
Alimente el módulo de comunicaciones a través de la regleta de conectores de 2 polos
(X210) con voltaje de alimentación separado.
Denominación Descripción
+ Alimentación de voltaje externa
U = 24 V DC (20.4 V ... 28.8 V)
I = 140 mA
− Potencial de referencia para la alimentación de voltaje externa

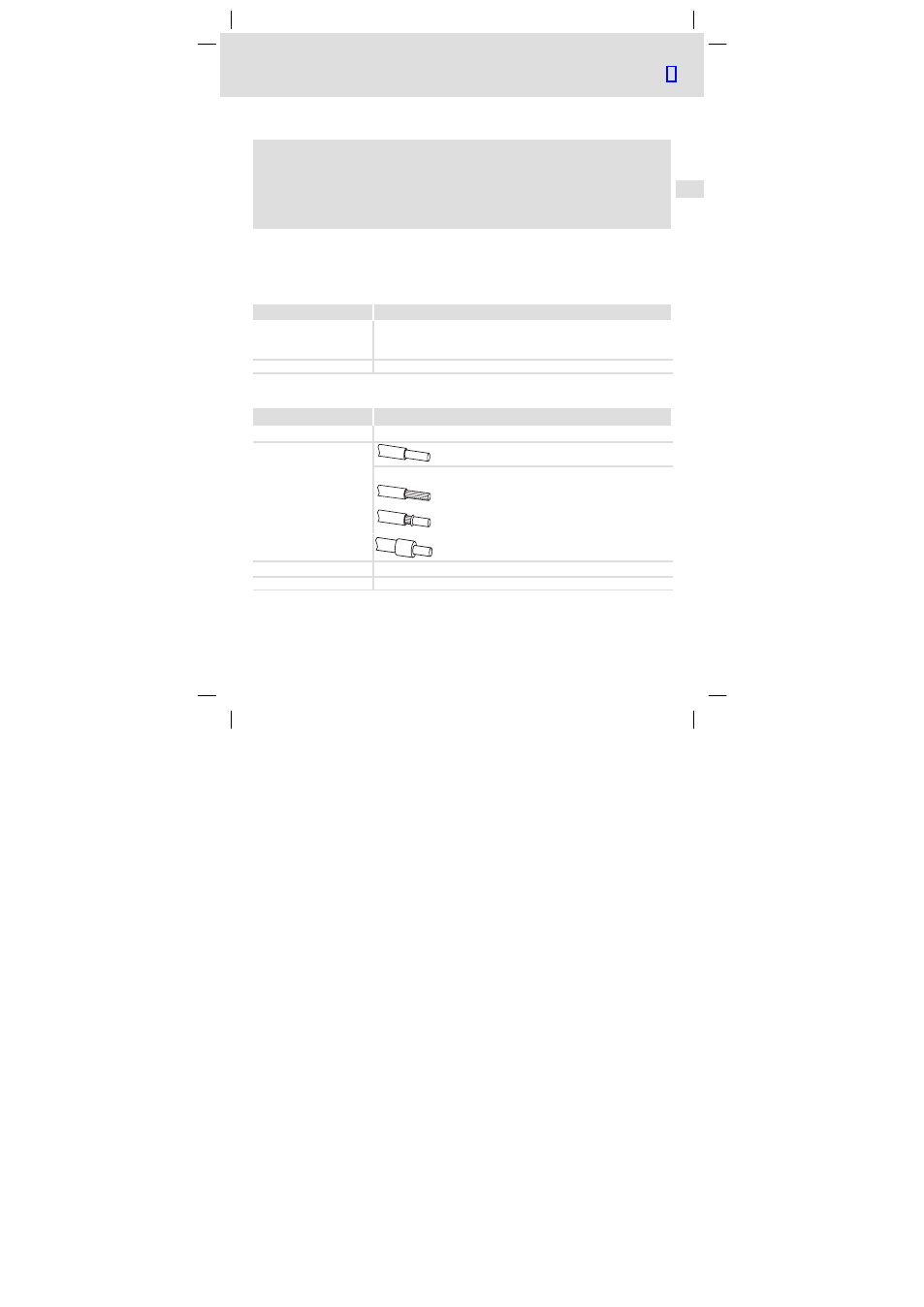

Datos de los bornes de conexión
Ámbito Valores
Conexión eléctrica Regleta de conectores de 2 polos con conexión atornillada
Posibilidades de conexión rígida: 1.5 mm 2 (AWG 16)
flexible:
sin terminal grimpado
1.5 mm
2 (AWG 16)
con terminal grimpado, sin manguito de plástico
1.5 mm
2 (AWG 16)
con terminal grimpado, con manguito de plástico
1.5 mm
2 (AWG 16)
Par de apriete 0.5 ... 0.6 Nm (4.4 ... 5.3 lb−in)
Longitud de aislamiento 6 mm
