6 Installation électrique
Raccordement Ethernet POWERLINK
EDK94AYCEP DE/EN/FR/ES/IT 4.0
62
l
H2_EthernetAnschluss−Ethernet_KabelSpezifikation

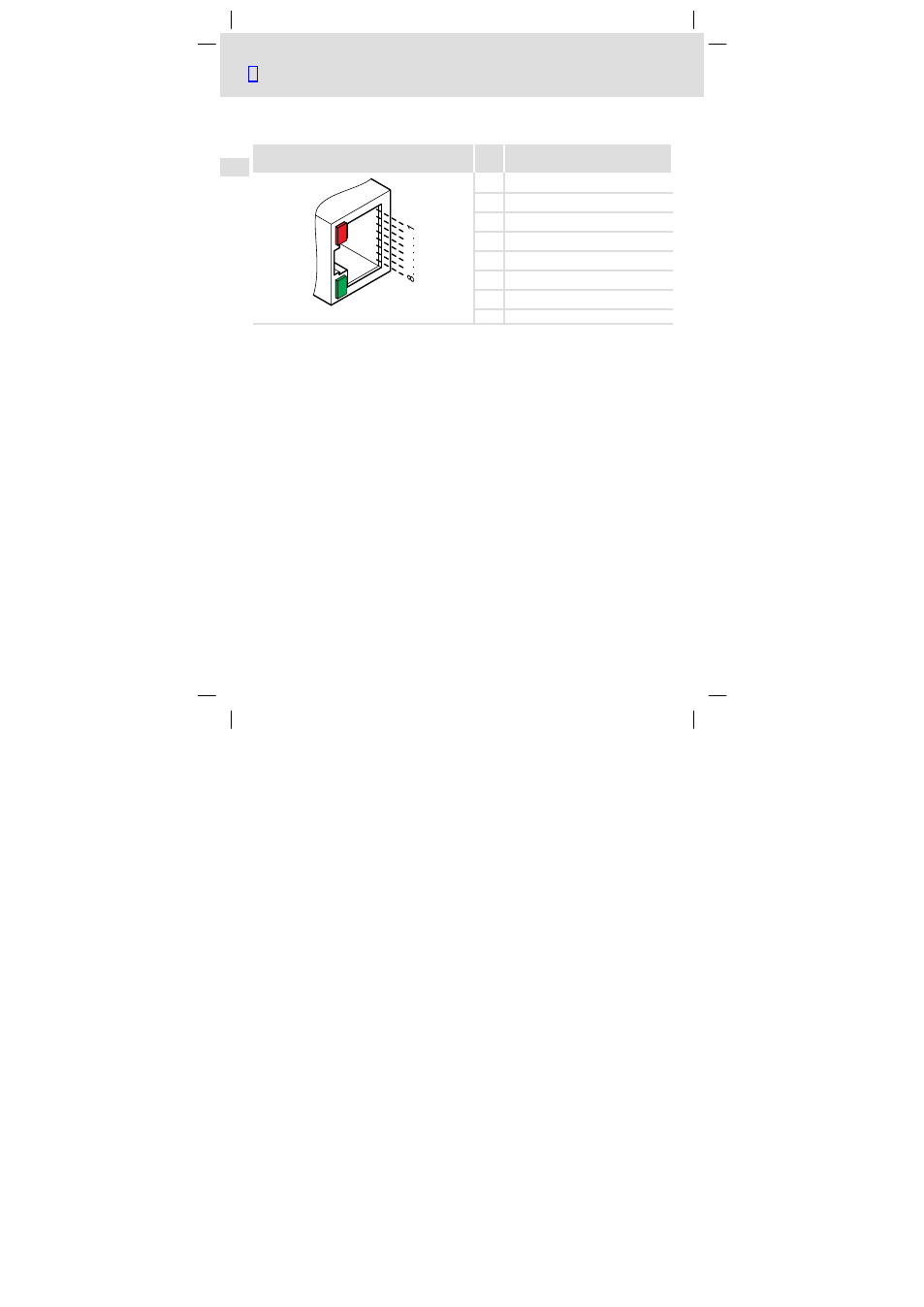

Affectation des broches
Prise RJ45 Broc
he Signal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94YCEP004C 8 −
I
Conseil !
Les interfaces Ethernet POWERLINK sont dotées d’une fonction Auto−MDIX.
Celle−ci permet d’adapter l’affectation des broches des prises RJ45 de manière
à pouvoir établir une liaison indépendamment de l’affectation des broches de
l’autre interface Ethernet POWERLINK raccordée et du type de câble utilisé
(câble droit standard ou câble croisé).
