7
Messa in servizio
Prima dell’accensione
EDK94AYCEP DE/EN/FR/ES/IT 4.0
106
l
H1inbet−Teilnehmeradresse_E94AYCEP
7
Messa in servizio
Prima dell’accensione
(
Stop!
Prima di accendere per la prima volta il dispositivo base con il modulo di
comunicazione collegato, verificare l’integrità del cablaggio e l’assenza di
cortocircuiti e dispersioni a terra.

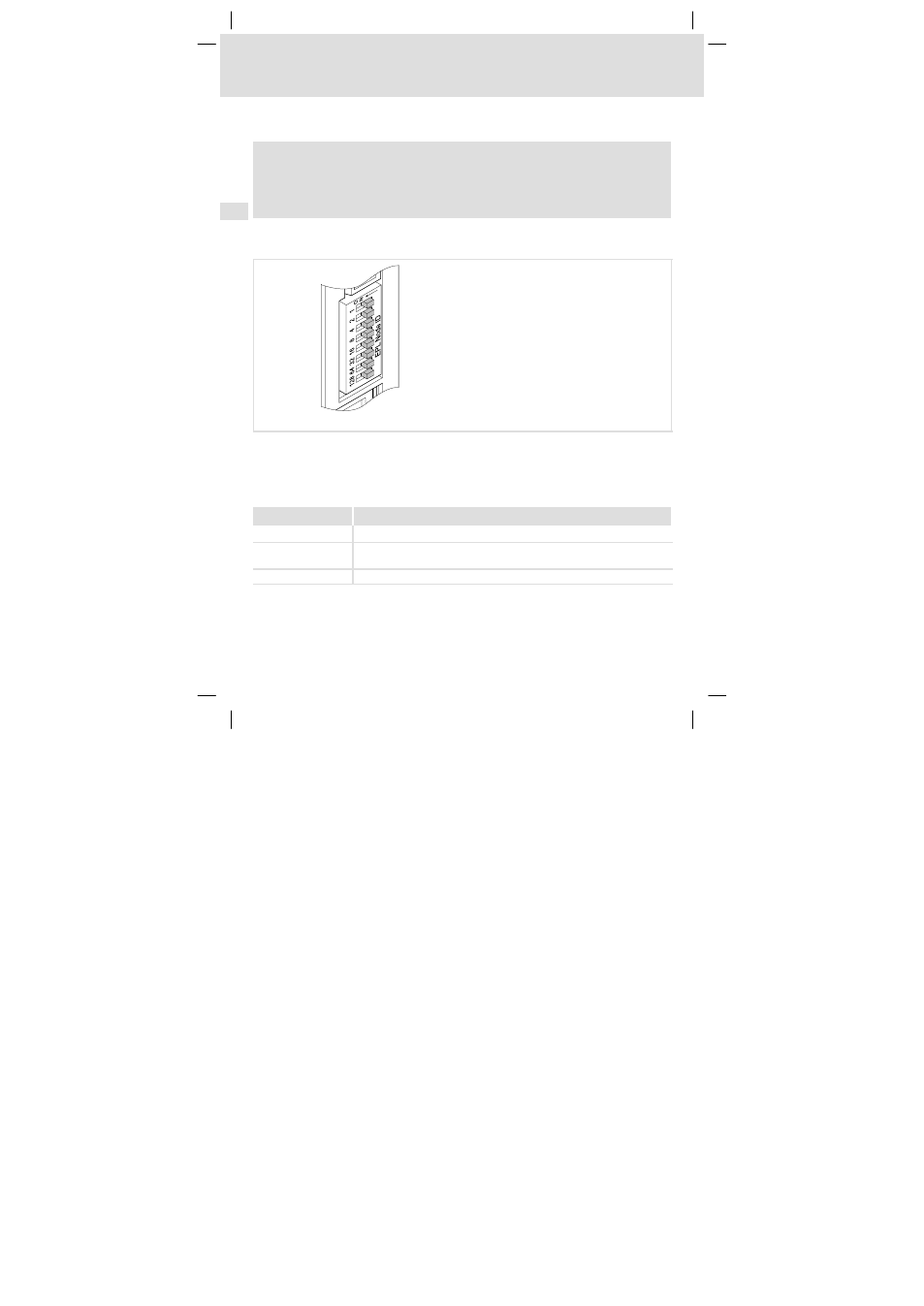

Impostazione dell’indirizzo di nodo
E94YCEP001D
ƒ Con diversi nodi Ethernet POWERLINK, gli indirizzi devono essere diversi l’uno
dall’altro.
ƒ Per ciascun dispositivo l’indirizzo di nodo deve essere impostato in modo identico
tramite i DIP switch 1 ... 128 e nel codice C13044 / C14044.
ƒ Indirizzi di nodo validi nella rete Ethernet POWERLINK:
Indirizzo di nodo
Significato
240
E94AYCEP è il Managing Node.
1 100
E94AYCEP è un Controlled Node con un altro E94AYCEP come Managing
Node.
1 239
E94AYCEP è un Controlled Node con Managing Node di un altro produttore.
ƒ Impostazione Lenze dei DIP switch 1 ... 128 = OFF (valore non valido "0")
ƒ I numeri riportati sul modulo corrispondono alle valenze dei singoli DIP switch per la
determinazione dell’indirizzo di stazione.
