4 Elektrische Installation
Anschlussdaten
EDK94AYAD DE/EN/FR/ES/IT 2.0
18

H1_E_INST-Typ4 Kabelquer

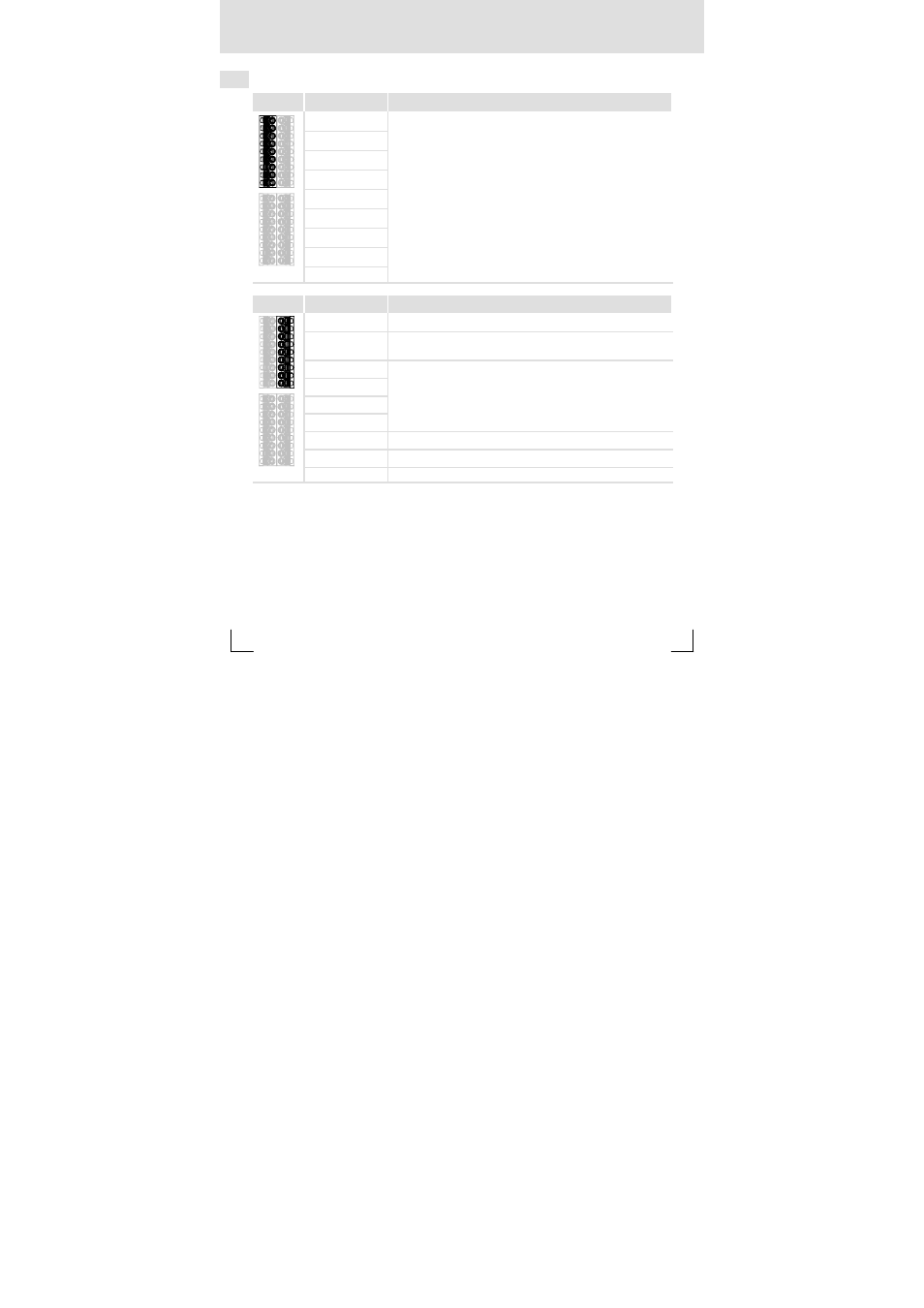

Anschlussdaten
X82.1 Beschriftung Beschreibung
n. c.
Diese Klemmleiste ist nicht belegt.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
X82.2 Beschriftung Beschreibung
- GND externe Versorgung
+ 24 V externe Versorgung durch ein sicher getrenntes Netzteil (SELV/
PELV)
n. c.
Dieser Teil der Klemmleiste ist nicht belegt.
n. c.
n. c.
n. c.
AIE
Fehlerbestätigungeingang (Acknowledge Input Error)
CLA Taktausgang für passive Sensoren, Kanal A (Clock A)
CLB Taktausgang für passive Sensoren, Kanal B (Clock B)
