5 Instalación eléctrica
Cableado según CEM
En instalaciones típicas es suficiente el apantallamiento estándar de los cables Ethernet.
En entornos con muchas interferencias, se puede obtener una mejora de la resistencia EMC
mediante una puesta a tierra adicional de la malla del cable.
Observe para ello las siguientes instrucciones:
1. La distancia entre la puesta a tierra adicional y el conector Ethernet depende del
conector del módulo. La distancia es de
– aprox. 10 cm para el conector superior (MXI1);
– aprox. 20 cm para el conector inferior (MXI2).
2. Partiendo de esta distancia, retire el recubrimiento de plástico del cable hasta una
longitud de 2 cm.
3. Sujete la malla de cable a la chapa de apantallamiento del Servo Drive 9400.

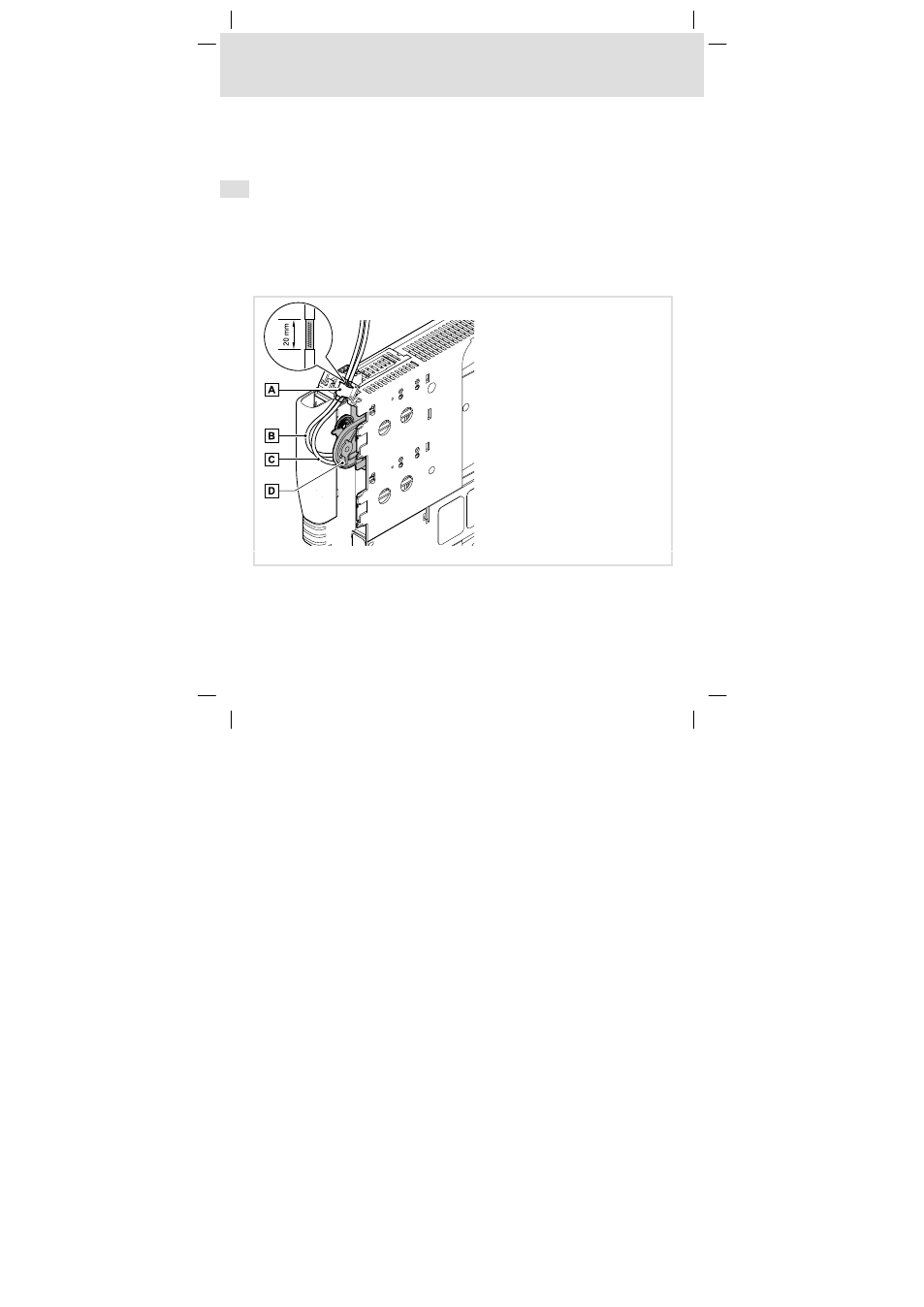

E94YCXX008
0 Sujeción a la chapa de apantallamiento del Servo Drive 9400
1 Cable Ethernet en X216
2 Cable Ethernet en X215
3 Módulo de comunicaciones en el conector MXI1 del Servo Drive 9400
