5 Installation électrique
Raccordement Ethernet
EDK94AYCEN DE/EN/FR/ES/IT 6.0
48
l
H2_EthernetAnschluss−farbcodierung
Raccordement Ethernet
Le module de communication peut être raccordé à l’aide d’un câble droit Ethernet standard
en vente dans le commerce (voir "Spécifications du câble Ethernet" (
^ 49)).
)
Remarque importante !
ƒ Pour éviter tout problème de communication Ethernet, séparer le réseau
Ethernet du bâtiment de celui auquel les appareils Lenze compatibles avec
la technologie Ethernet doivent être raccordés.
Pour de plus amples informations à ce sujet, consulter le manuel
"L’Ethernet en application dans le milieu industriel".
ƒ Enficher ou retirer le connecteur du câble Ethernet verticalement afin
d’éviter tout endommagement de la prise RJ45.

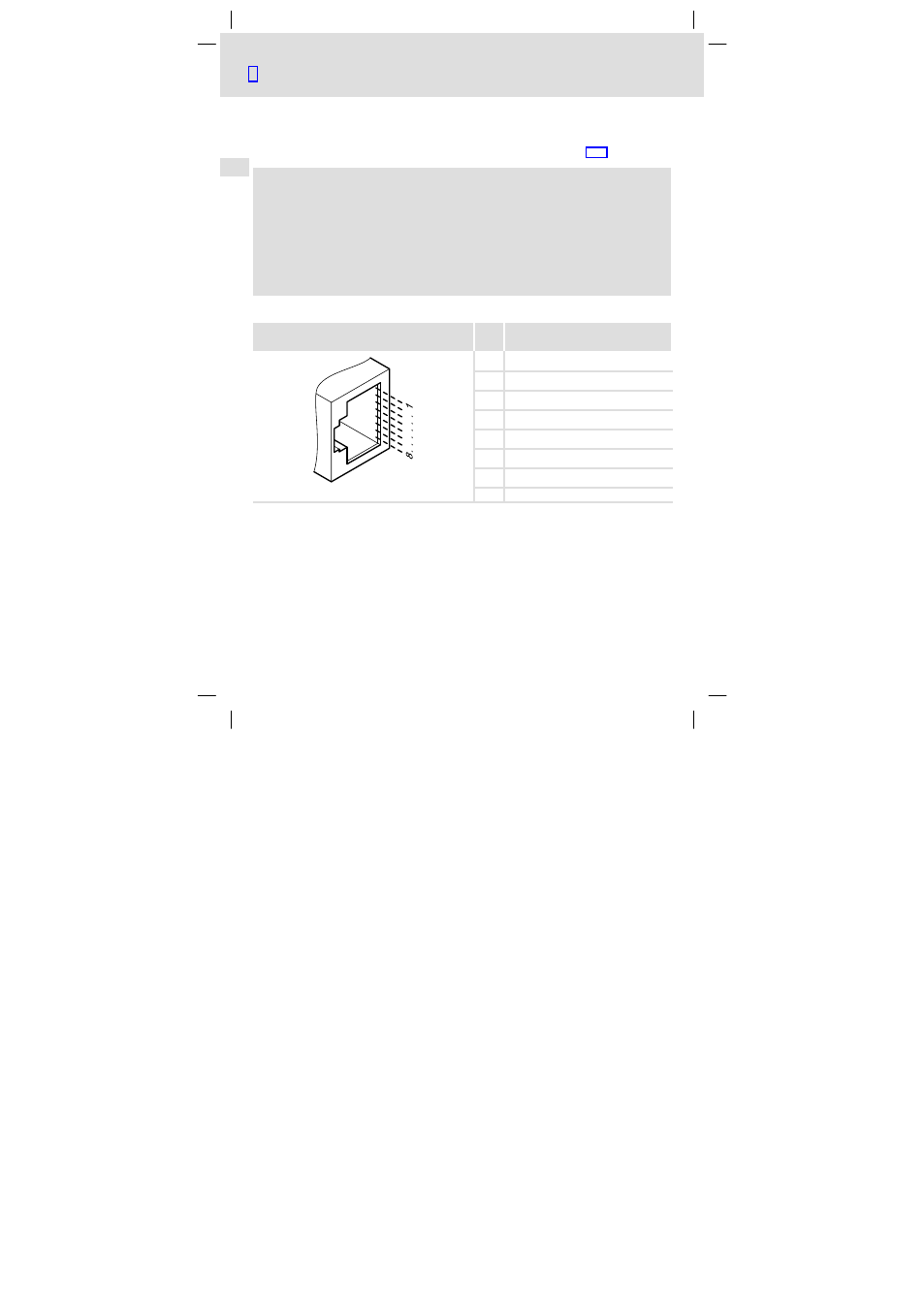

Affectation des broches
Prise RJ45 Broc
he Signal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94AYCXX004C 8 −
I
Conseil !
Les interfaces Ethernet sont dotées d’une fonction Auto−MDIX. Celle−ci permet
d’adapter l’affectation des broches des prises RJ45 de manière à pouvoir établir
une liaison indépendamment de l’affectation des broches de l’autre interface
Ethernet raccordée et du type de câble utilisé (câble droit standard ou câble
croisé).
