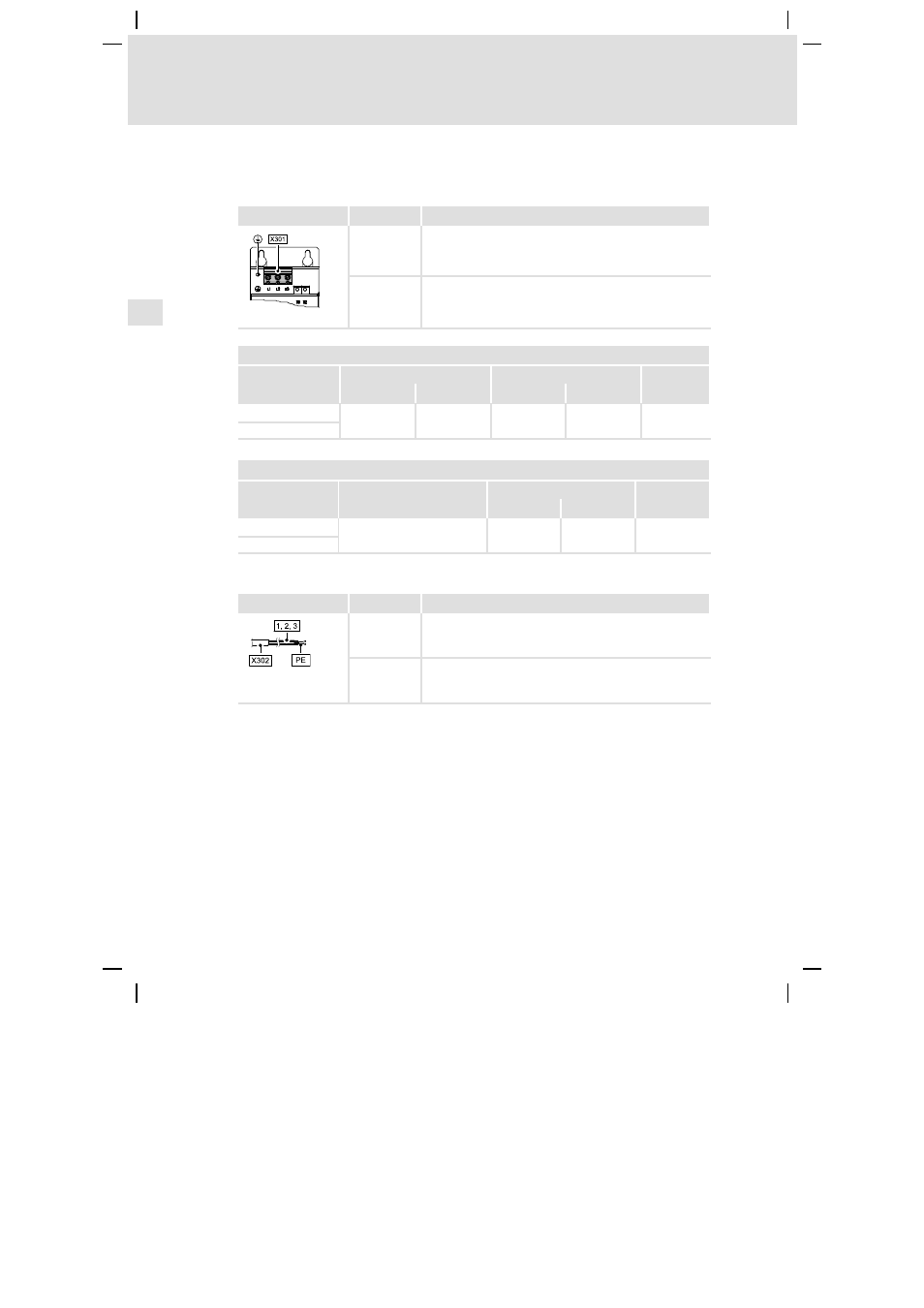

Installazione elettrica

Dati di collegamento



132

EDK94AZMP DE/EN/FR/ES/IT 7.0

6.3

Dati di collegamento
Rete

Morsettiera X301

Siglatura

Descrizione

Collegamento delle fasi di alimentazione L1, L2, L3



Connessione per il conduttore di protezione (PE) con

terminale ad anello M5

SSP94NF106

Dati dei morsetti

Sezione max. conduttore

Coppia di serraggio



[mm

]

[AWG]

[Nm]

[lb-in]

E94AZxP0084

1.2 ... 1.5

10.6 ... 13.3

PH1

E94AZxP0294

Dati collegamento PE



Coppia di serraggio



[mm]

[Nm]

[lb-in]

E94AZxP0084

26.5

SW 8

E94AZxP0294

Dispositivo base

Cavo X302

Siglatura

Descrizione

Cavo di uscita filtro (cavetto con capocorda, colore BK)

Conduttore di protezione lato di uscita (cavetto con

capocorda a forchetta M5, colore GN/YE)

SSP94FF007
