Elektrische Installation
Anschluss für externes Modem
6
EDKMF2181 DE/EN/FR/ES/IT 3.0
29

H1_E_INST-SteckerFederkraftAnschluss FKCT
Anschluss für externes Modem

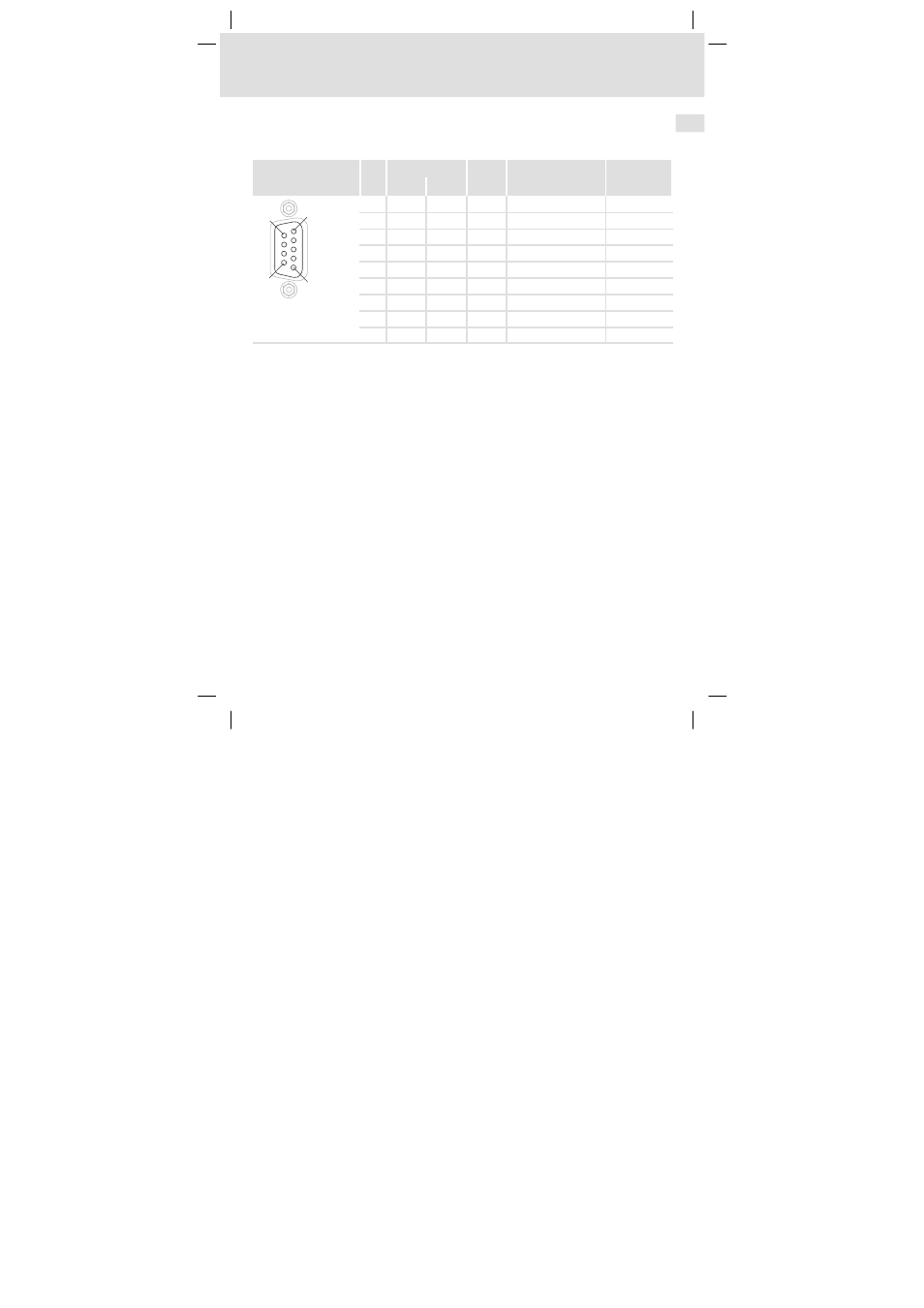

Belegung der RS232-Schnittstelle
Ansicht Bezeichnung
Pin V.24 RS232 Signal Signalname Richtung
1 6
5 9
1 109 CF DCD Data Carrier Detector Ausgang
2 104 BB RD Received Data Ausgang
3 103 BA TD Transmitted Data Eingang
4 108/2 CD DTR Data Terminal Ready Eingang
5 102 AB SG Signal Ground -
6 107 CC DSR Data Set Ready Ausgang
7 105 CA RTS Request To Send Eingang
8 106 CB CTS Clear To Send Ausgang
9 125 CE - Ring Indicator Ausgang
