6 Installazione elettrica
Collegamento per modem esterno
EDKMF2181 DE/EN/FR/ES/IT 3.0
148

H1_E_INST-SteckerFederkraftAnschluss FKCT
Collegamento per modem esterno

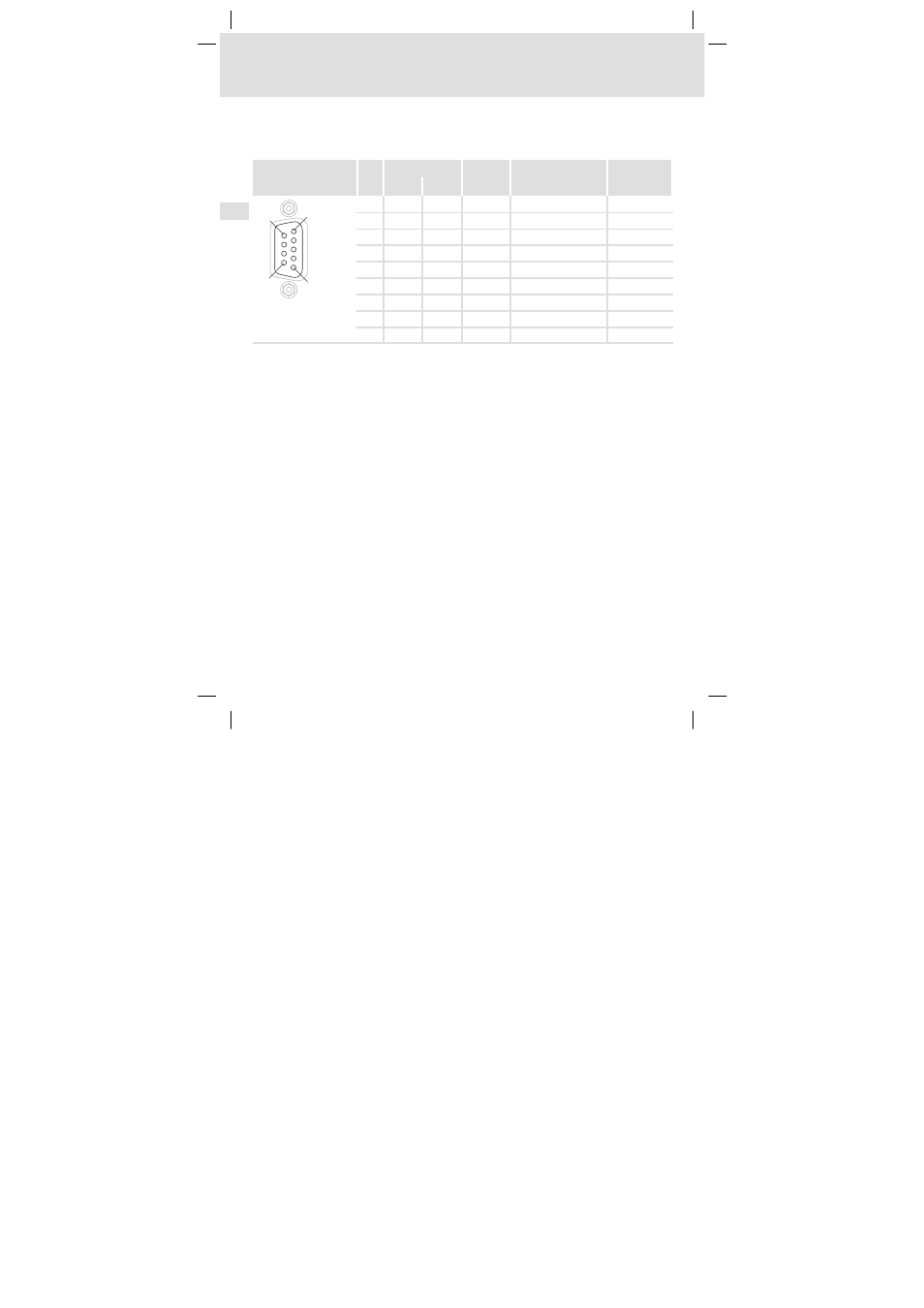

Assegnazione dei pin dell’interfaccia RS232
Rappresentazione Siglatura
Pin V.24 RS232 Segnale Nome segnale Direzione
1 6
5 9
1 109 CF DCD Data Carrier Detector Uscita
2 104 BB RD Received Data Uscita
3 103 BA TD Transmitted Data Ingresso
4 108/2 CD DTR Data Terminal Ready Ingresso
5 102 AB SG Signal Ground -
6 107 CC DSR Data Set Ready Uscita
7 105 CA RTS Request To Send Ingresso
8 106 CB CTS- Clear To Send Uscita
9 125 CE - Ring Indicator Uscita
