2 Installation électrique
EDK2177DB DE/EN/FR 3.1
26
l
H1_E_INST−2177_Beleg_SubD_FR
Raccordement au variateur
3 2
Servo Drives 9400 Connecteur SUB−D mâle EWZ0046
Système E/S 1000
Servovariateurs 93XX Connecteur à 3 pôles gris
9300 Servo PLC
Inverter Drives 8400 Utiliser le connecteur fourni avec le variateur.
Servosystème ECS
Drive PLC
Convertisseurs de fréquence 8200 vector
avec module de fonction E82ZAFC Adaptateur à 3 pôles vert
avec module de communication
EMF2171IB ou EMF2172IB Connecteur à 4 pôles vert
avec module de communication
EMF2178IB Utiliser le connecteur fourni avec le module de
communication.

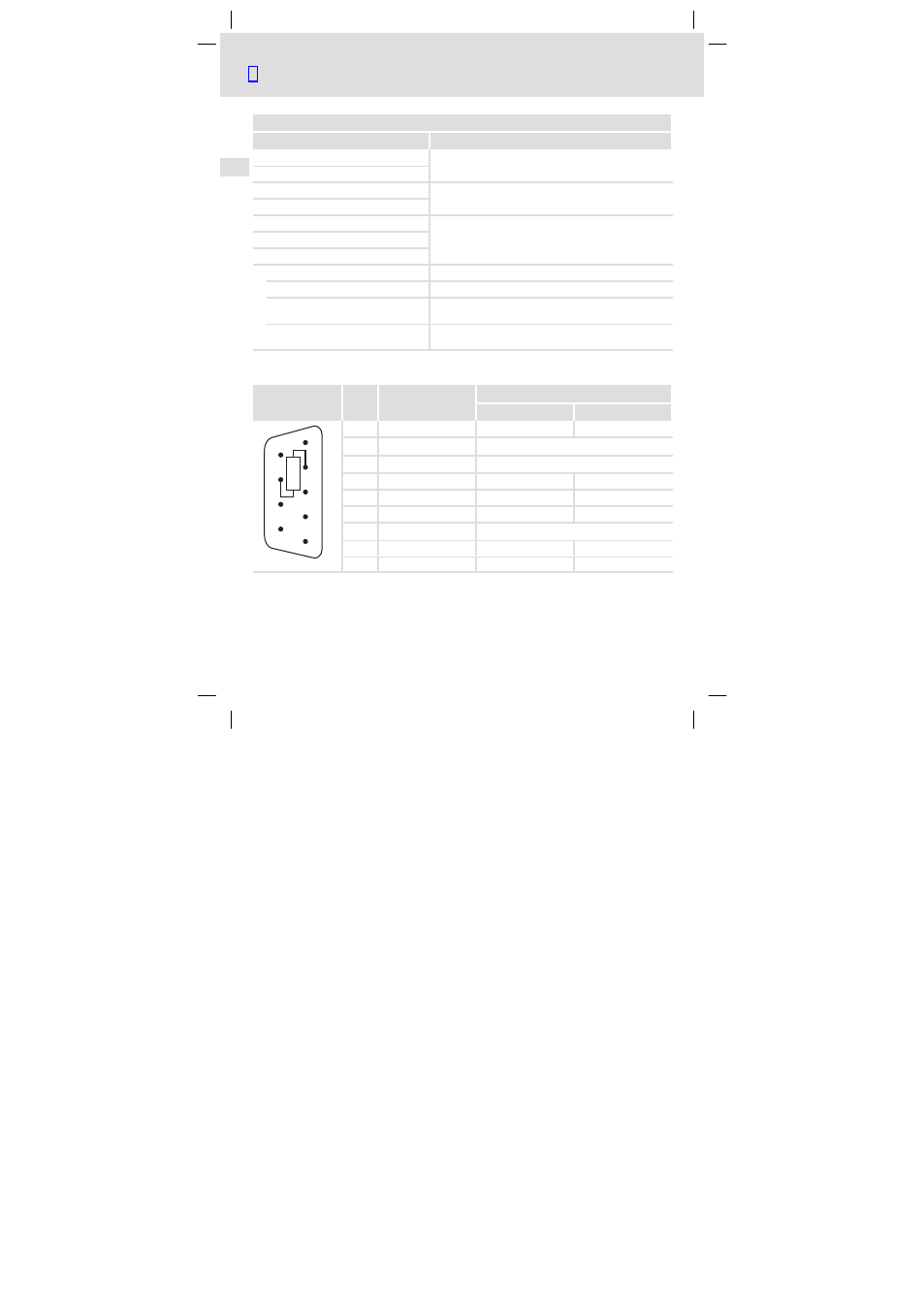

Affectation du connecteur SUB−D mâle
Affichage Broche Affectation des
connecteurs 1)
Etablir une liaison entre
tresse de câble bornier
120
1
2
3
4
5
6
7
8
9
1 non affecté
2 CAN−LO blanche
«
LO
3 CAN−GND verte
«
GND
4 non affecté
5 non affecté
6 non affecté
7 CAN−HI brune « HI
8 non affecté
9 non affecté
1) Une résistance d’extrémité de 120 W est intégrée au connecteur SUB−D mâle.
Le connecteur SUB−D mâle est conforme à la recommandation DS 102−1 de l’organisation CiA.
