Installation électrique 2
EDK2177DB DE/EN/FR 3.1
25
l
H1_E_INST−2177_Beleg_SubD_FR
2 Installation électrique
2177PC001

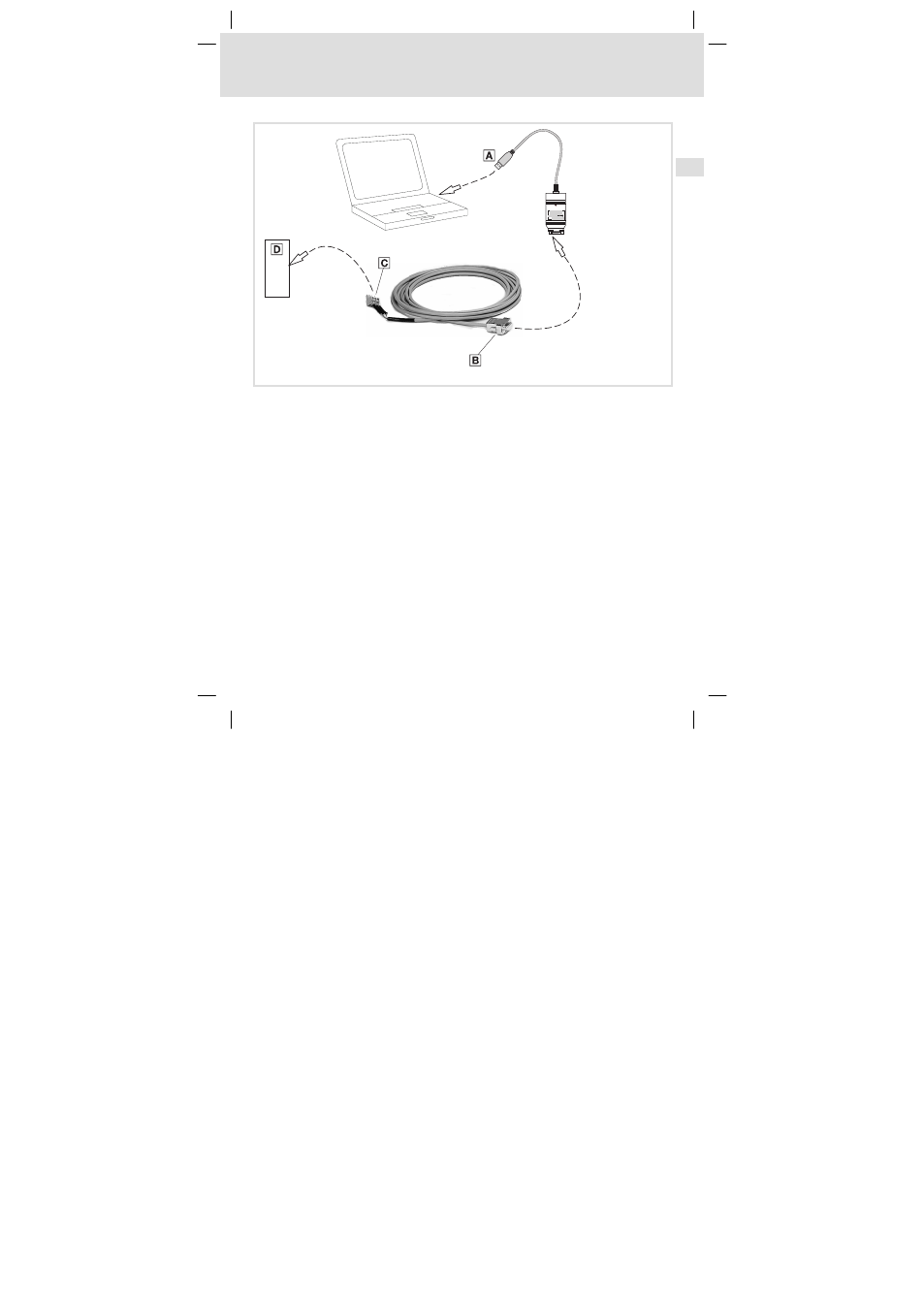

Mise en place de la connexion entre le PC/l’ordinateur portable et l’appareil
1. Connectez l’adaptateur bus système pour PC 2177 0 au port USB du PC/de
l’ordinateur portable.
2. Raccordez le connecteur SUB−D mâle 1 à l’adaptateur bus système pour PC.
3. Branchez le câble à 3 pôles raccordé au connecteur SUB−D mâle sur le connecteur 2
(consultez le tableau ci−dessous pour connaître les affectations) pour l’appareil à
connecter conformément aux inscriptions imprimées.
4. Branchez le connecteur 2 sur la prise prévue à cet effet sur l’appareil à connecter 3.
