2 Elektrische Installation
EDK2177DB DE/EN/FR 3.1
10
l
H1_E_INST−2177_Beleg_SubD_DE
Anschluss an den Antriebsregler
3 2
Servo Drives 9400 Sub−D−Stecker EWZ0046
I/O−System 1000
Servo−Umrichter 93XX 3−poliger grauer Stecker
9300 Servo PLC
Inverter Drives 8400 Den im Lieferumfang des Antriebsreglers enthaltenen
Stecker verwenden.
Servosystem ECS
Drive PLC
Frequenzumrichter 8200 vector
mit Funktionsmodul E82ZAFC 3−poliger grüner Adapter
mit Kommunikationsmodul
EMF2171IB oder EMF2172IB 4−poliger grüner Stecker
mit Kommunikationsmodul
EMF2178IB Den im Lieferumfang des Kommunikationsmoduls ent-
haltenen stecker verwenden.

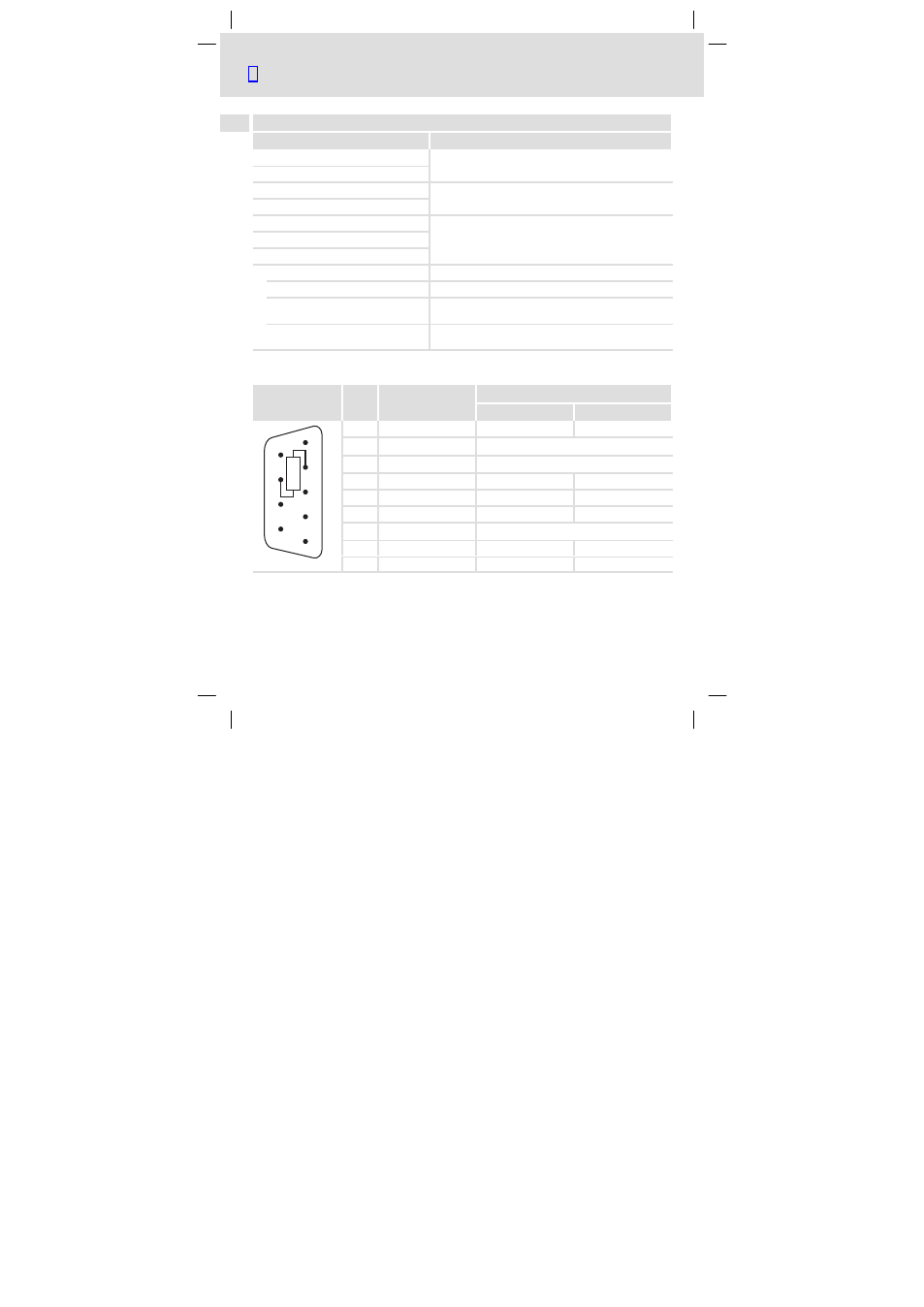

Belegung des Sub−D−Steckers
Ansicht Pin Steckerbelegung 1) Verbindung herstellen zwischen
Kabellitze Klemmenleiste
120
1
2
3
4
5
6
7
8
9
1 nicht belegt
2 CAN−LO weiß
«
LO
3 CAN−GND grün
«
GND
4 nicht belegt
5 nicht belegt
6 nicht belegt
7 CAN−HI braun « HI
8 nicht belegt
9 nicht belegt
1) Im mitgelieferten Sub−D−Stecker ist ein Abschlusswiderstand von 120 W integriert.
Der Sub−D−Stecker entspricht der Empfehlung DS 102−1 von CiA.
