Installazione
Procedura di montaggio
Installazione del telaio di montaggio al braccio di supporto
l
80
MA_CSx0xx DE/EN/FR/ES/IT 2.0
4.2.2

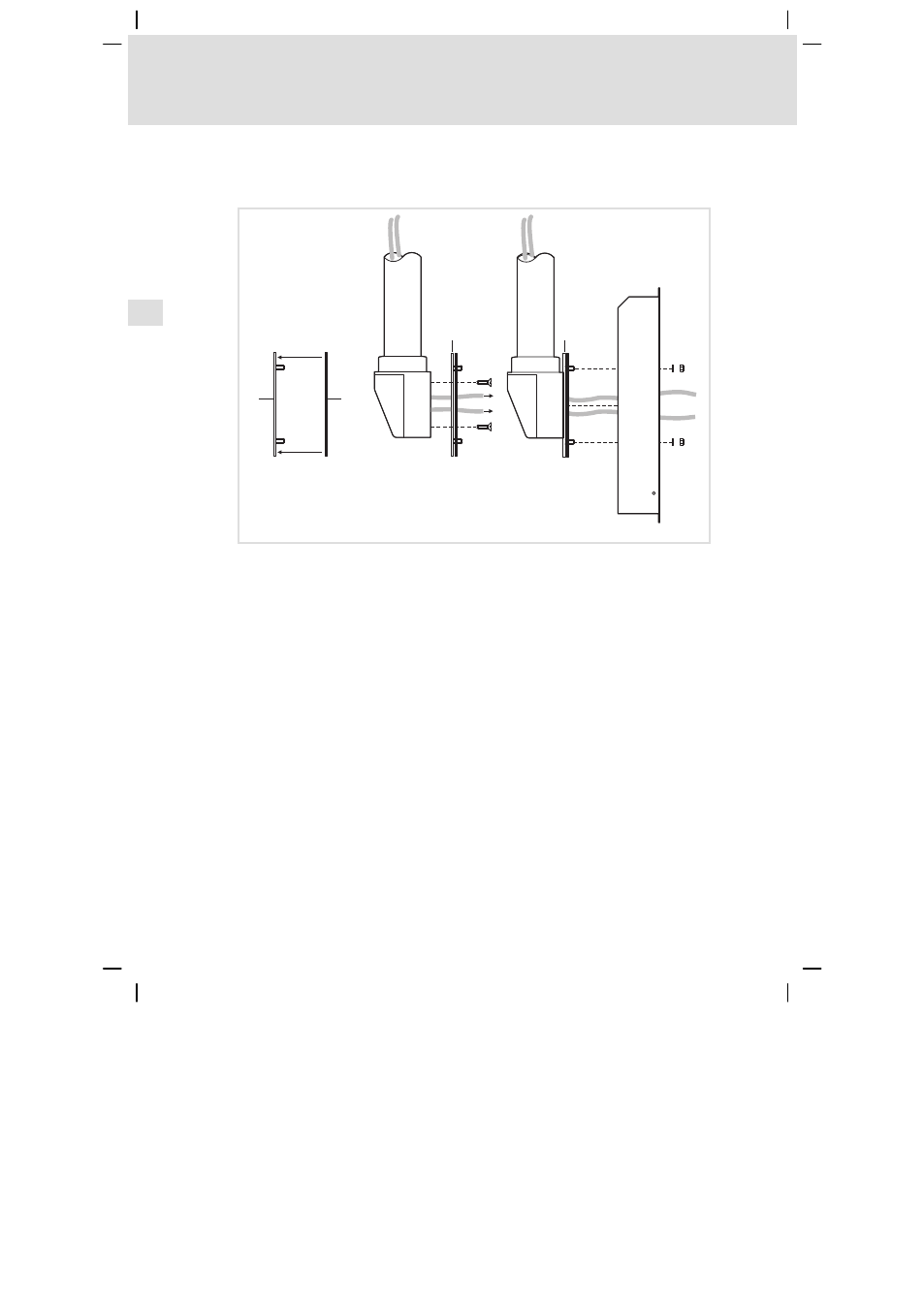

Installazione del telaio di montaggio al braccio di supporto
Senza elemento aggiuntivo
1
0
6
1
3
2
1
CS57x0−005
Procedere come segue:
1. Controllare che il sistema del braccio di supporto sia stato montato
professionalmente e che abbia una capacità di portata sufficiente.
–
Vedere la documentazione del braccio di supporto.
2. Applicare la guarnizione autoadesiva
0 sulla piastra di adattamento 1,
sul lato con i perni filettati.
3. Tirare i cavi di collegamento
2 fuori dal braccio di supporto 3 e avvitare la
piastra di adattamento
1 al braccio di supporto 3.
–
Per le viti, vedere la documentazione del braccio di supporto.
4. Avvitare il telaio di montaggio
6 alla piastra di adattamento 1.
–
4 dadi M5 con rondelle
Æ 5.3 mm
Ora è possibile collegare la Command Station (
¶ 84).
