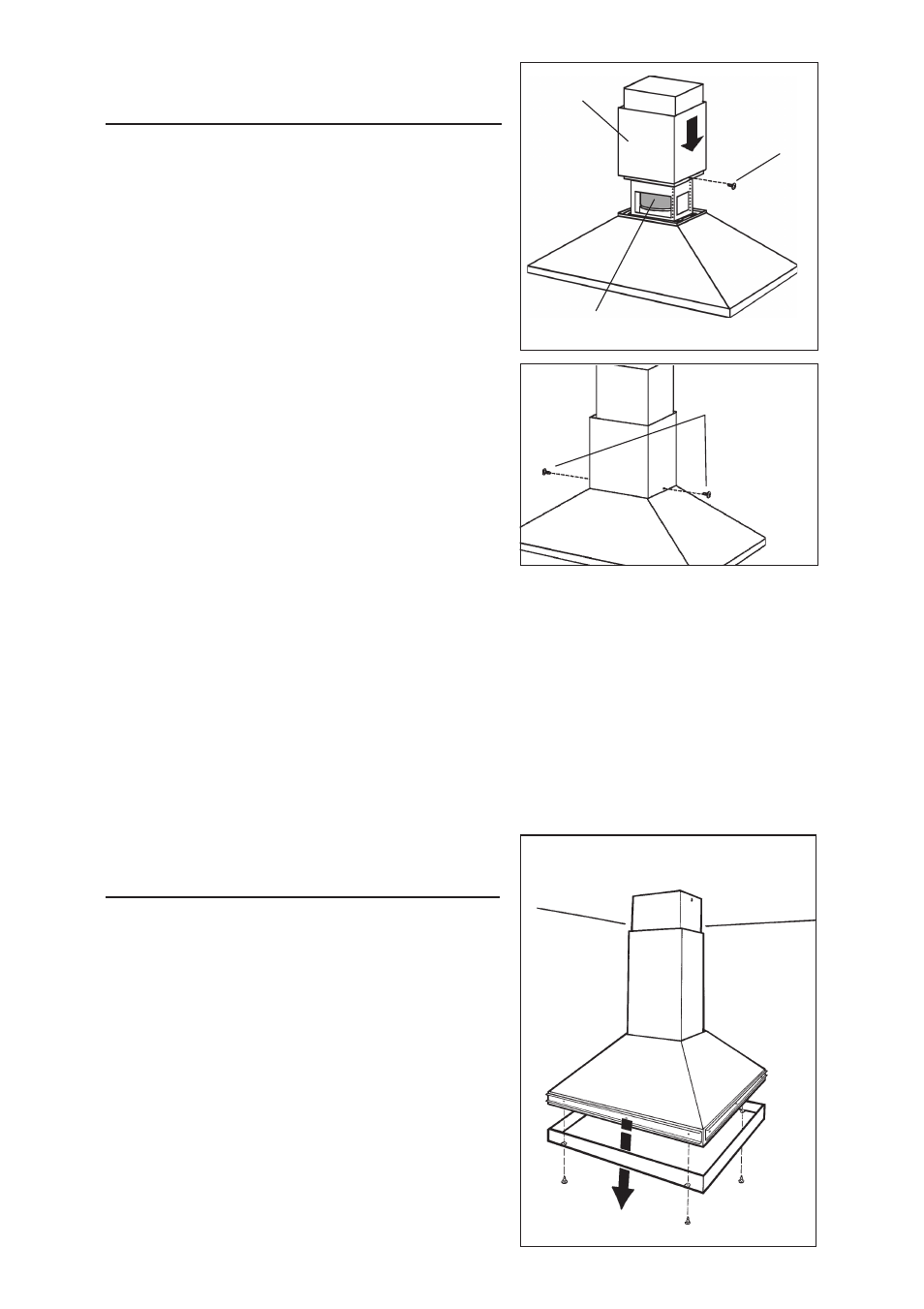

INSTALACION DEL TUBO DE
EXTRACCION
1. Use un tubo de metal de 8” (20cm) de
diámetro para unir el casquillo situado en
la parte superior de la campana con el tubo
de extracción.
2. Use la cinta para unir todas las junturas, de
esta manera el tubo quedará hermético.
3. Remueva los 2 tornillos para el montaje
provisorio del tubo inferior y apoye el tubo
sobre la campana.
4. Sujete el tubo inferior a la campana con los
2 tornillos para el montaje (3,9x9,5mm).
TUBO DE METAL DE 8”
(20CM) DE DIÁMETRO
TUBO
INFERIOR
TORNILLOS
DE
MONTAJE
TORNILLOS DE
MONTAJE
(3.9X9.5MM9
CAMBIO DEL PANEL
INFERIOR
1. Quite los cuatro (4) tornillos del interior de
la campana.
2. Quite el panel tirando de él hacia abajo.
3. Introduzca el panel nuevo por el interior
de la campana empujandolo hacia arriba.
4. Vuelva a poner los tornillos que ha quitato
anteriormente.
