- 33 -

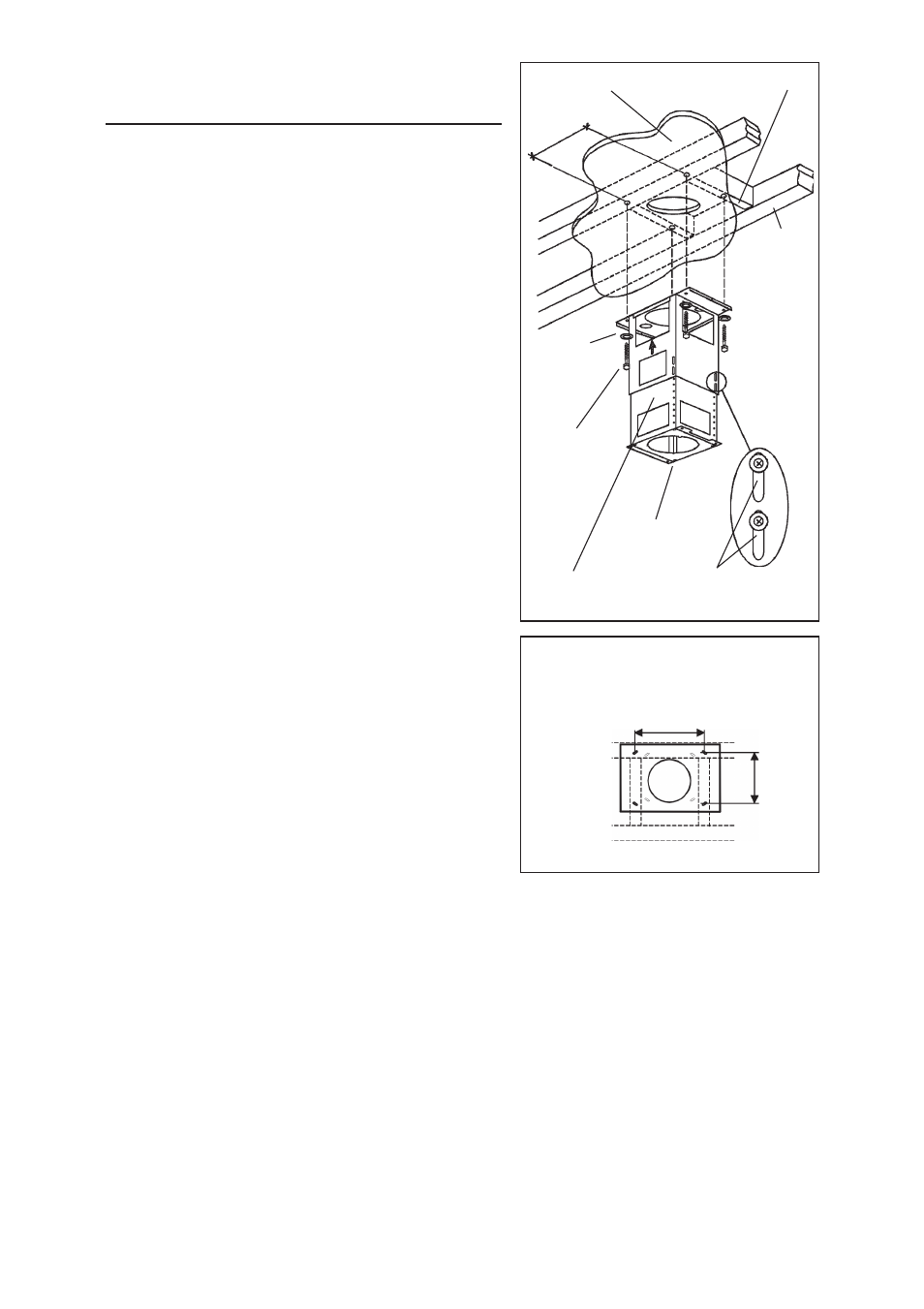

INSTALACION DEL SISTEMA
DE SUJECION
1. En el sitio donde vaya a ir la campana,
instale un entramado entre las vigas del
techo utilizando las medidas dadas.
2. Termine la superficie del techo. Asegúrese
de marcar la colocación de las vigas del
techo y del entramado.
3. Coloque el armazón de soporte como se
indica. Una vez efectuada la fijación, la
flecha debe señalar hacia el techo.
4. Sujete la mitad superior del armazón de
soporte a las vigas y al entramado con los
cuatro tornillos (6x70mm) y cuatro
arandelas (D.6.4mm). Compruebe que los
tornillos vayan al centro de las vigas del
techo para una mayor rigidez.
5. Ajuste la altura total del armazón de
soporte. Afloje y apriete de nuevo los 4
tornillos en las ranuras de ajuste de la
altura si es necesario.
Introduzca cuatro tornillos y cuatro
arandelas colocados en la bolsita para el
montaje.
Tenga en cuenta que la campana tiene
10” de alta y que su parte inferior debe
estar a una altura mínima de 24” y máxima
de 30” con respecto a la zona de cocción.
7 13 /
16
”
VISTA SUPERIOR DEL ARMAZÓN
DE SOPORTE
9 13 /
16
”
ENTRAMADO
VIGAS
DEL
TECHO
ARMAZÓN DE
SOPORTE
RANURAS DE
AJUSTE DE LA
ALTURA
SUPERFICIE DEL
TECHO
TORNILLOS DE
MONTAJE
(6x70mm)
ARANDELAS
(Ø6.4mm)
9 13 /
16
”
PARTE FRONTAL
