- 31 -
SELECCIÓN DEL VENTILADOR EXTERIOR O DEL
VENTILADOR IN-LINE
PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador
exterior como un ventilador in-line. La campana IEX42 debe instalarse utilizando
ventiladores de los modelos EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9 o ILB11
únicamente. No pueden reemplazarse por otro tipo de ventiladores (los
ventiladores se venden por separado).
El ventilador tiene que estar incluido en la lista UL para el uso en Canadá y USA
y tiene que ser evaluada la utilización con “dispositivo de control de la velocidad”
en el estado sólido y los datos de su placa son 120 V, 60 Hz, 6.0 A máx.
TUBO RE-
DONDO DE 8”
24” (61cm) A 30” (76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN
TUBO
REDONDO
DE 10”
TUBO
DECORATIVO
INSTALACION DEL TUBO DE EXTRACCION
NOTA: Para reducir al riesgo de incendios, use únicamente conductores de metal.
1. Escoja la posición donde hay que colocar el ventilador exterior o “In-Line”. Ver
las ilustraciones de abajo, con las sugerencias de colocación, de instalación y
las restricciones.
2. Un tubo corto y recto permite que la campana extractora funcione mejor.
3. Tubos de salida demasiado largos, codos y transiciones reducen la funcionalidad
de la campana extractora. Úselos lo menos posible. Conductores más anchos
pueden ser necesarios para un mejor funcionamiento de los tubos largos
4. Después de que se instaló el extractor externo o “In-Line”, conecten los tubos
metálicos circulares y trabaje al contrario hacia la posición de la campana. Use
cinta adhesiva para cerrar herméticamente las uniones entre las secciones del
conducto.
5. Es necesario usar un tubo circular de 8” a 10” (Modelo 414). Para un mejor
funcionamiento, instale el cambio de sección lo más cerca posible de la campana
extractora.

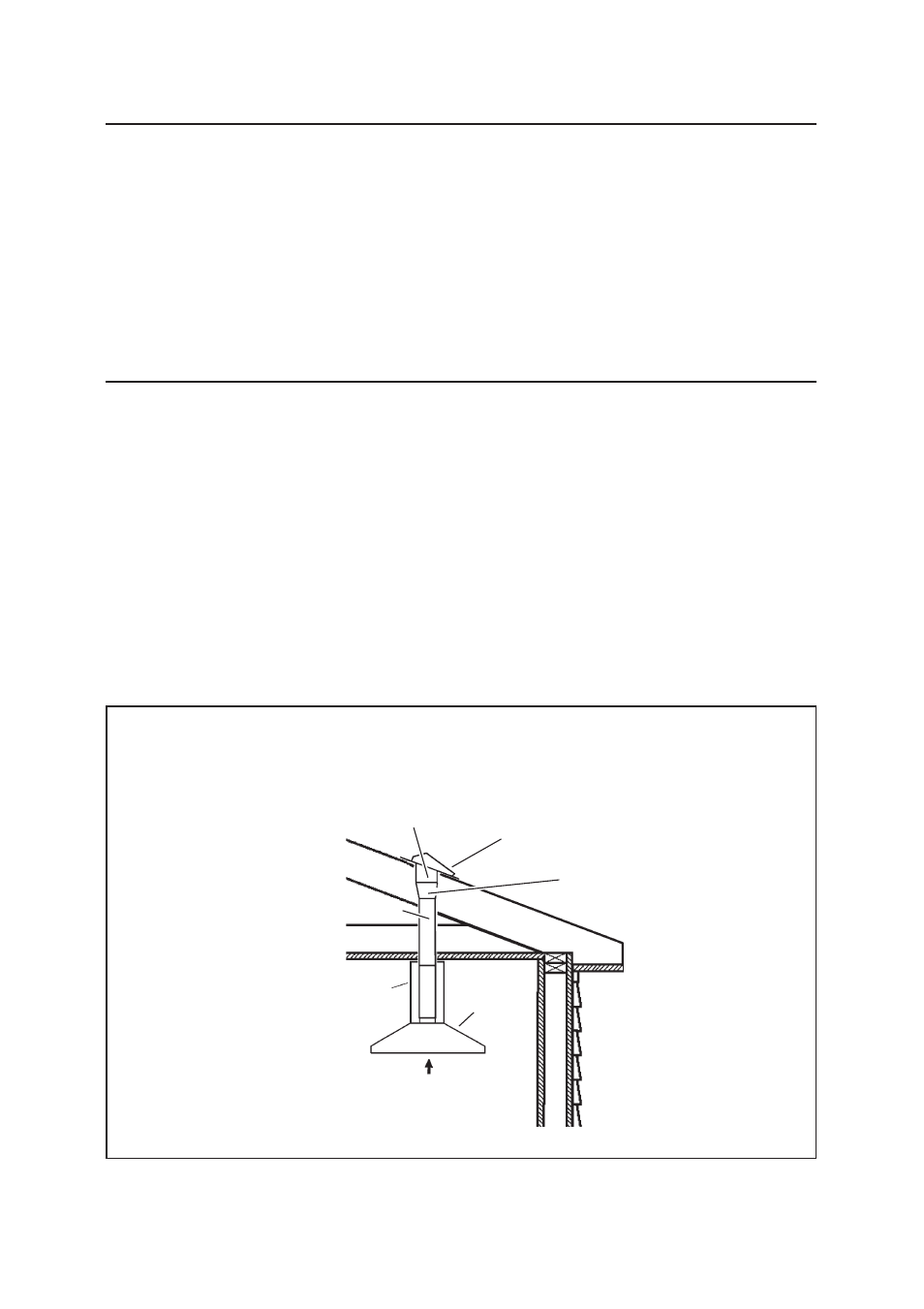

VENTILADOR EXTERIOR
CAMPANA
VENTILADOR
EXTERIOR
CAMBIO DE
SECCIÓN
DE 8” a 10”
(de 20cm a
25cm)
