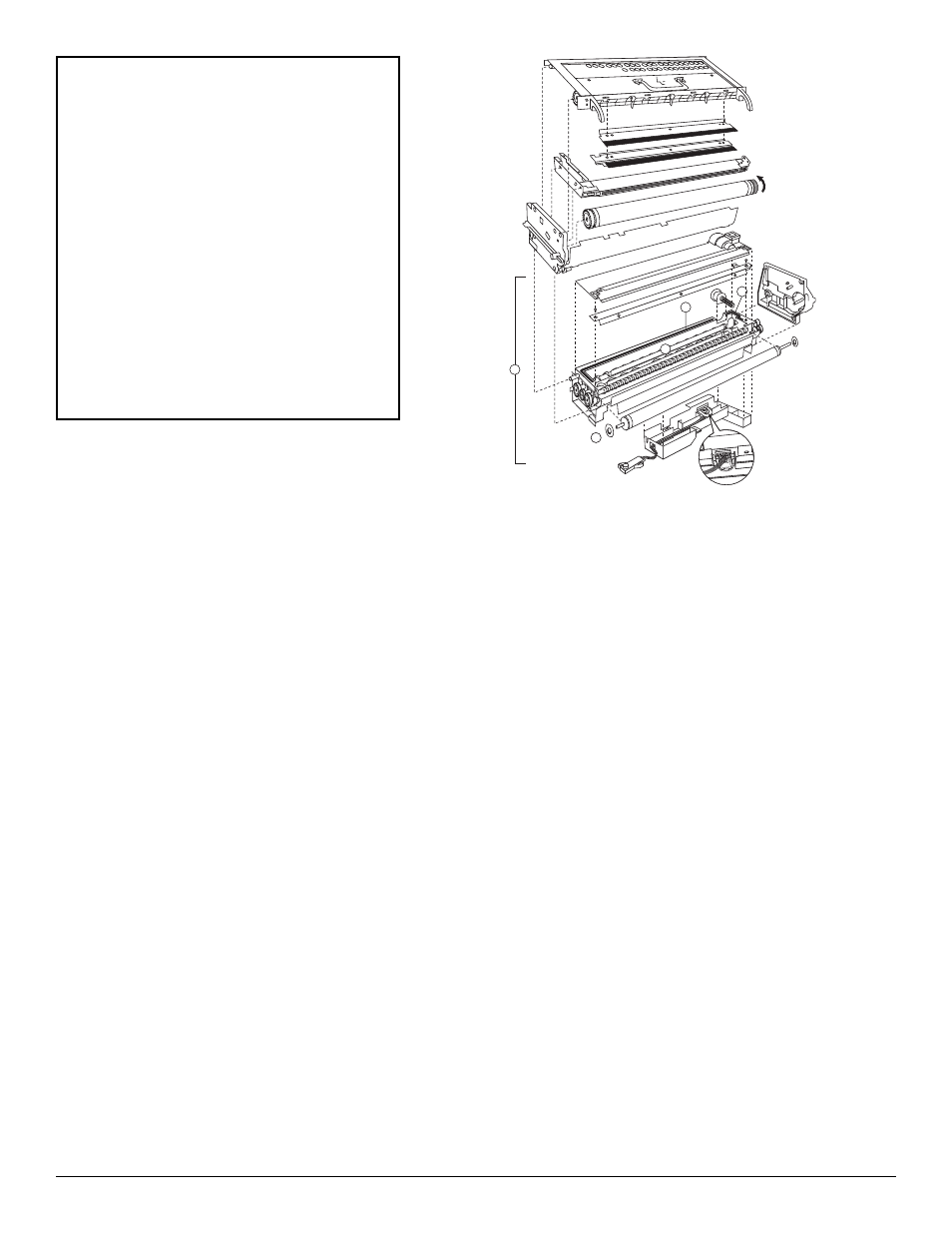

(A)

Linker IU-Rahmen

(B)

Rechter IU-Rahmen

(C)

Reinigungseinheit

(D)

OPC-Trommel

(E)

Trommelwischer

(F)

Staubschutz

(G)

Schneckentransport

(H)

ATDC-Sensor

(I)

Entwicklereinheit

(J)

Elektrische Steckverbindung und Abdeckung

(K)

Obere Abdeckung der Entwicklereinheit

(L)

Schaumstoffabdichtung

(M)

Magnetwalze

(N)

Rückstellsicherung

(O)

Dichtungsmechanismus

(P)

Trommelverschluss

(Q)

Corona-Entladungseinheit

(R)

Entwickler Abstands-Roller

Anleitung zur Grunderneuerung für Trommeleinheiten der
Modellreihen DI 250/350 von Minolta

Inhalt des Grunderneuerungskits:

(1) OPC-Trommel
(1) Trommelwischer (separat erhältlich, Katun-Art.-Nr 35021712)
(1) Starter
(1) Sicherung (separat erhältlich, Katun-Art.-Nr 35010515)
(2) Schaumstoffabdichtung (separat erhältlich, Katun-Art.-Nr 35022689)
(2) Entwickler Abstands-Roller

Empfohlene Werkzeuge und Materialien:

• Kreuzschlitzschraubendreher Nr. 2 (Katun-Art.-Nr 11010107)
• Servicestaubsauger für Büromaschinen (Katun-Art.-Nr 11737730)
• Isolierband (Katun-Art.-Nr 11707205)
(HINWEIS: Alle empfohlenen Werkzeuge und Materialien sind von Katun erhältlich.)

Einbau/Ausbau

HINWEIS: Die folgenden Anweisungen sind genau zu befolgen. Die Qualität und Leistungsfähigkeit der grunderneuerten Minolta Di
250/350 Trommeleinheit hängt von der Qualität Ihrer Arbeit und dem Zustand der gebrauchten, grundzuerneuernden
Trommeleinheit (Imaging Unit, IU) ab. Achten Sie darauf, die Arbeitsschritte zur Grunderneuerung vor Beginn jedes Schrittes zu
lesen und zu verstehen.

1. Legen Sie die IU so, dass der OPC-Trommelverschluss zu Ihnen hin zeigt.

2. Entfernen Sie die 8 Kreuzschlitzschrauben, 4 vom linken IU-Rahmen (A) und 4 vom rechten IU-Rahmen (B).

3. Entfernen Sie den rechten IU-Rahmen (B).

4. Entfernen Sie die Reinigungseinheit (obere Abdeckung) (C), indem Sie sie ein wenig anheben und dann nach rechts wegziehen.

Vorsicht:

Die Reinigungseinheit enthält verbrauchten Toner.
