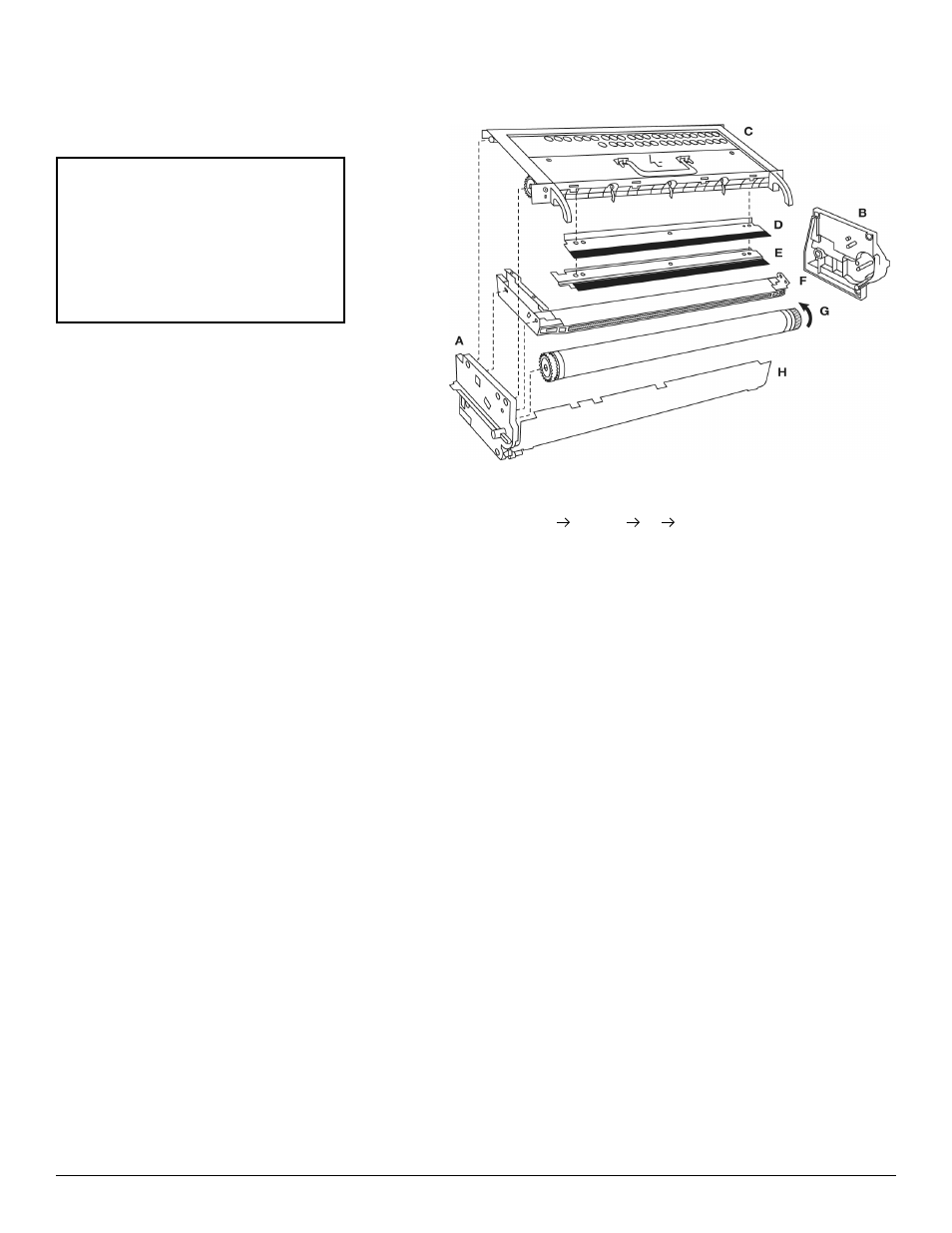

(A)

Telaio sinistro dell'unita' immagine

(B)

Telaio destro dell'unita' immagine

(C) Unità di pulizia
(D) Lama di pulizia tamburo
(E) Lama

anti-spolverio

(F)

Corona di carica

(G) Tamburo

OPC

(H) Chiusura di protezione del tamburo

Istruzioni per il ricondizionamento dell’ unità immagine
Minolta Di 1810/2010/2510/3010/3510

Contenuto del kit per
il ricondizionamento:

(1) Tamburo OPC
(1) Lama pulizia tamburo

Pre-smontaggio

1. Prima di rimuovere l’unità immagine (IU) usata, selezionare Modalità Rapporto Tecnico

Contatore

PM

Durata PC.

2. Premere il tasto Azzera per azzerare il valore del contatore.
3. Spegnere la copiatrice e rimuovere l’unità immagine.
4. Togliere il tamburo OPC dall’unità di sviluppo dopo aver svitato le (4) viti argentate.

Smontaggio

Nota: Seguire attentamente le istruzioni che seguono. La qualità e l’efficienza della IU Minolta rigenerata dipendono sia dalla
competenza dell’operatore sia dalle condizioni dell’unità immagine usata. Prima di iniziare la procedura, leggere e assicurarsi di aver
compreso tutte le istruzioni.

1. Collocare l’unità tamburo OPC in modo che l’otturatore del tamburo OPC (H) sia rivolto verso l’esterno e l’unità tamburo OPC poggi sull’unità di

pulizia (C).

2. Rimuovere le 2 viti Phillips dal telaio destro dell’unità tamburo OPC (B).
3. Rimuovere il telaio destro dell’unità tamburo OPC (B).
4. Rimuovere il tamburo OPC usato.
5. Rimuovere il corona di carica tirando verso destra.
6. Rimuovere le tre viti Phillips dalla lama anti-spolverio (E) e dalla lama di pulizia del tamburo (D).
7. Rimuovere la lama anti-spolverio (E) e la lama di pulizia tamburo (D).
8. Svuotare l’unità di pulizia (C).

Gruppo

9. Lubrificare il bordo della nuova lama pulizia tamburo (D) con il nuovo toner.
10. Installare la nuova lama di pulizia tamburo (D) e la lama anti-spolverio (E) e riavvitare le tre viti.
11. Pulire la corona di carica (F) e reinstallarla rispetto ai perni di allineamento del telaio sinistro dell’unità tamburo OPC. Nota: Per reinstallare

completamente la corona di carica spingere in basso la messa a terra collegata alla staffa della lama pulizia tamburo.

12. Rimuovere la pellicola protettiva nera dal nuovo tamburo OPC (G). Lubrificare l’OPC applicando un sottile strato di toner fresco e non riciclato sulla

superficie. Installare il nuovo tamburo OPC nel telaio sinistro dell’unità tamburo OPC (A). Procedere con cura durante l’installazione: il contatto con
le unghiette separatrici del tamburo può danneggiarne il rivestimento.

13. Reinstallare il telaio destro dell’unità tamburo OPC (B), allineando i perni del telaio con la corona di carica (F), il tamburo OPC (G) e l’otturatore del

tamburo (H). Fissare il telaio destro dell’unità tamburo OPC avvitando due viti Phillips nei fori inferiori.

14. Ruotare manualmente il tamburo OPC (G) per evitare il ribaltamento della lama pulizia tamburo.
15. Collegare l’unità tamburo OPC all’unità di sviluppo usando le (4) viti argentate precedentemente rimosse. Installare l’unità immagine e riaccendere

la copiatrice.
