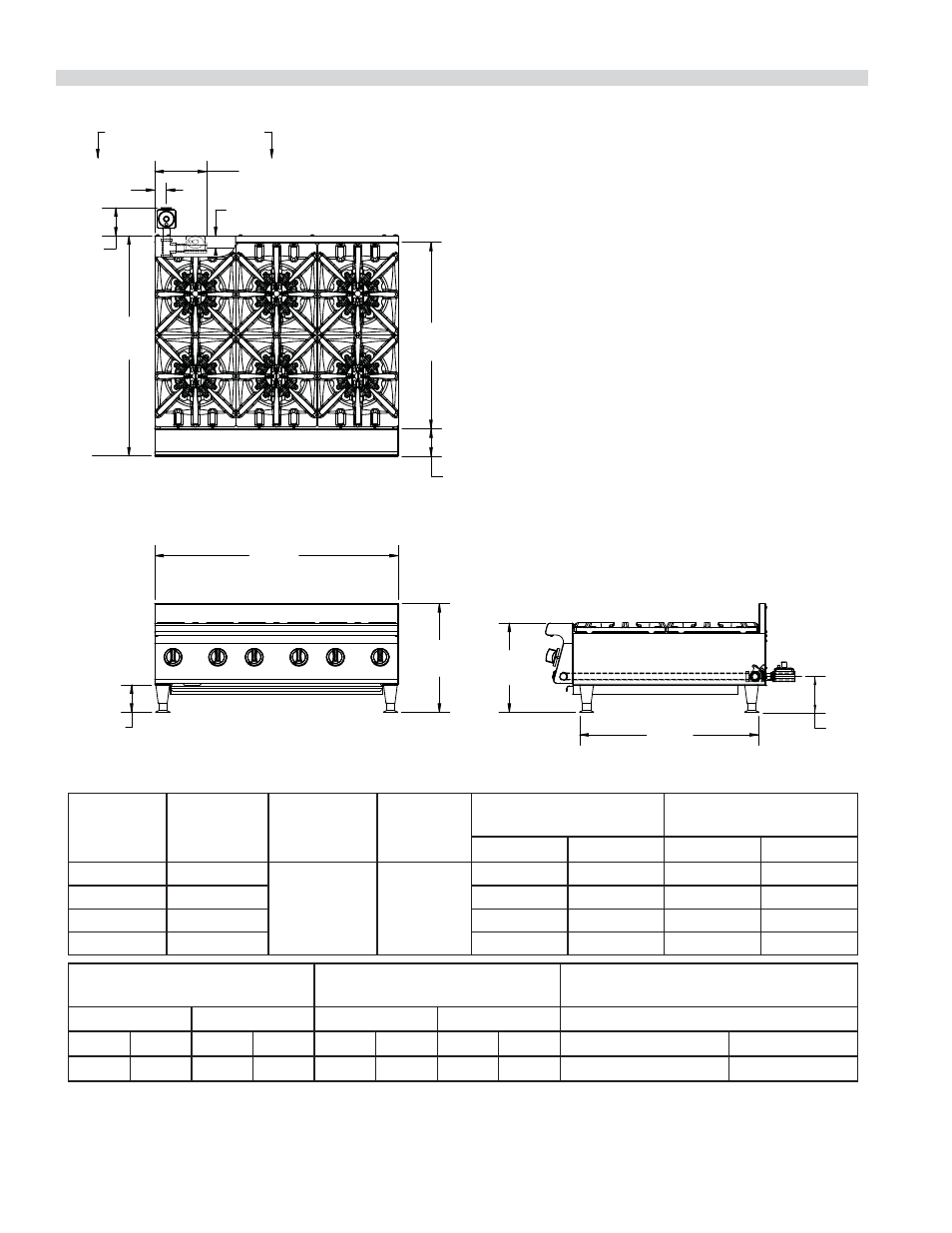

SPÉCIFICATIONS : PLAQUES CHAUFFANTES
Part # 4531352 Rev 2 (09/09/13)
LARGEUR
32.0”
[814mm]
27.2”
[691mm]
4.0”
[102mm]
4.0”
[102mm]
15.8”
[402mm]
13.0”
[330mm]
26.0”
[660mm]
5.3”
[136mm]
ENTRÉE DE GAZ ARRIÈRE DROITE (STD)
OU AFFLEURANTE AVEC RÉGULATEUR
4.0”
[102mm]
1.7”
[43mm]
1.7”
[43mm]
7.6”
[192mm]
Utilisation avec gaz naturel et propane seulement.
Les indications de débit calorifique pour le gaz
s’appliquent à des installations inférieures à 2 000
pi (610 m) d’altitude au-dessus du niveau de la mer
Prière de spécifier les altitudes supérieures à 2 000
pieds et le type de gaz lors de la commande.
Les produits Garland/U.S. Range ne sont pas agréés
ni autorisés pour une utilisation personnelle ou
résidentielle, mais sont destinés à des applications
commerciales seulement. Garland / U.S. Range
n’offre pas de services de réparation, garantie,
entretien ou soutien de n’importe quelle sorte
pour des applications autres que commerciales.
Modèle nº
Largeur
po (mm)
Hauteur (avec
pieds std)
Profondeur
po (mm)
Débit calorifi que
total (BTU/h)
Informations
d’expédition
NAT
PRO
Lbs/Kg
Cu Ft
UTOG12-2
11-13/16 (300)
13 (330)
32 (814)
60,000
52,000
73/33
4
UTOG24-4
23-5/8 (600)
120,000
104,000
135/61
8
UTOG36-6
35-7/16 (900)
180,000
156,000
191/87
25
UTOG48-8
47-1/4 (1200)
240,000
208,000
247/112
33
PRESSION DE FONCTIONNEMENT
DE L’ALIMENTATION
PRESSION DE FONCTIONNEMENT
DU COLLECTEUR
DÉGAGEMENTS
GAZ NATUREL
PROPANE
GAZ NATUREL
PROPANE
INSTALLATION SELON LE COMBUSTIBLE
"WC
MBar
"WC
Mbar
"WC
MBar
"WC
Mbar
Côtés
Arrière
7
17.5
11
27.5
4.5
11
10
24.5
7” (178mm)
6” (152mm)
