Mode d'emploi pour têtes de lecture/actionneurs CEM-A-...
Utilisation conforme
Les têtes de lecture de la série CEM-A sont
utilisées en combinaison avec un analyseur de
la famille CES-A-...B ou CES-AZ-...B. Dans cette
combinaison, la tête de lecture CEM-A représente
un dispositif de verrouillage avec interverrouillage
électromagnétique sans contrôle du verrouillage.
Cette combinaison ne doit pas être utilisée comme
interverrouillage pour la protection des personnes
selon la norme EN 1088.
Utilisé avec un protecteur et le système de com-
mande de la machine, ce composant de sécurité
interdit tout mouvement dangereux de la machine
tant que le protecteur est ouvert.
Un ordre d’arrêt est émis en cas d’ouverture du
protecteur pendant le fonctionnement dangereux
de la machine.
Pour le système de contrôle, cela signifie que
f
les commandes de mise en marche entraînant
des situations dangereuses ne peuvent prendre
effet que lorsque le protecteur est en position
de protection.
Avant d'utiliser des éléments de sécurité, il est
nécessaire d'effectuer une analyse d'appréciation
des risques selon
f
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité, annexe B
f
EN ISO 14121, Sécurité des machines, apprécia-
tion du risque
f
IEC 62061, Sécurité des machines - Sécurité fonc-
tionnelle des systèmes de commande électriques,
électroniques et électroniques programmables
relatifs à la sécurité
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service
doivent être respectées, en particulier
f
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
f
EN 1088, Dispositifs de verrouillage associés à
des protecteurs
f
EN 60204-1, Equipement électrique des machi-
nes
La tête de lecture ne peut être utilisée qu'en liaison
avec l'actionneur CEM prévu à cet effet par EUCH-
NER. En cas d’utilisation d’autres actionneurs ou
d’autres composants de raccordement, EUCHNER
ne saurait être tenu pour responsable de la sécurité
du fonctionnement.
La tête de lecture CEM doit être utilisée uniquement avec
un analyseur de la famille CES-A-...B ou CES-AZ-...B. Véri-
fiez ceci dans le tableau des combinaisons possibles fi-
gurant dans le manuel d'utilisation de l'analyseur utilisé.
Important :
f
L'utilisateur est responsable de l'intégration de
l'appareil dans un système global sécurisé. Ce
dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
f
Pour que l'utilisation soit conforme, respecter les
paramètres de fonctionnement admissibles (se
reporter aux caractéristiques techniques).
f
Si le produit est accompagné d'une fiche techni-
que, les indications de cette dernière prévalent
en cas de différences avec les indications figurant
dans le mode d'emploi.
f
Le niveau PL possible est fonction de l'analyseur
utilisé.
Remarques concernant les appareils avec
certification ATEX
f
Les têtes de lecture avec certification ATEX ne
doivent être utilisées qu'avec des analyseurs et
des actionneurs possédant une certification ATEX
au moins équivalente.
f
Respecter les consignes de sécurité figurant dans
le manuel d'utilisation de l'analyseur utilisé.
Clause de non-responsabilité et garantie
Tout manquement aux instructions d'utilisation men-
tionnées ci-dessous, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Consignes de sécurité
Les composants de sécurité remplissent une fonc-
tion de protection des personnes. Le montage ou
les manipulations non conformes peuvent engendrer
des blessures mortelles.
Vérifiez la sécurité du fonctionnement des protec-
teurs en particulier
f
après chaque mise en service
f
après chaque remplacement d'un composant du
système
f
après une période d’arrêt prolongée
f
après tout défaut ou erreur
Indépendamment de cela, la sécurité du fonction-
nement des protecteurs doit être vérifiée à des
intervalles appropriés dans le cadre du programme
de maintenance.
Risques de blessures mortelles en cas de
raccordement erroné ou d'utilisation non
conforme.
f
Les interrupteurs de sécurité ne doivent pas
être contournés (pontage des contacts),
déplacés, retirés ou inactivés de quelque ma-
nière que ce soit. Tenez compte en particulier
des mesures de réduction des possibilités
de fraude selon EN 1088:1995+A2:2008,
paragr. 5.7.
Cet appareil doit uniquement être installé et mis
en service par un personnel agréé,
f
lequel est familier avec la manipulation des
éléments de sécurité
f
avec les prescriptions CEM
f
mais également avec les consignes en vi-
gueur relatives à la sécurité au travail et à la
prévention des accidents
f
lequel enfin a pris connaissance et assimilé
le mode d’emploi et le manuel d’utilisation
de l’appareil.
La manœuvre ne doit être déclenchée que par
les éléments d'actionnement prévus spéciale-
ment à cet effet (voir tableau de commande)
et qui sont reliés au protecteur de manière
permanente.
Fonction
La tête de lecture CEM se comporte comme une tête
de lecture CES (voir manuel de l'analyseur utilisé). La
présence de l'actionneur dans la zone de détection
de la tête de lecture est signalée immédiatement
à l'analyseur.
Les têtes de lecture CEM disposent en outre d'un
électroaimant pour générer la force de retenue (inter-
verrouillage). L'interverrouillage n'est pas surveillé.
f Version avec rémanence
L'interverrouillage est activé dès que la tension
de commande U
CM
est appliquée (principe du ver-
rouillage sous tension).
Un faible magnétisme résiduel reste présent après
la coupure de l'électroaimant. Celui-ci disparaît au
cours du temps. Ce phénomène est plus rapide
lorsque la porte de protection est ouverte que
lorsqu'elle est fermée.
f Version sans rémanence
L'interverrouillage est activé si, en plus de la tension
de service U
B
, la tension de commande U
CM
est appli-
quée (principe du verrouillage sous tension).
Le magnétisme résiduel (rémanence) de l'élec-
troaimant d'interverrouillage peut représenter un
inconvénient, en particulier dans le domaine de
la construction mécanique. À l'état ouvert, des
copeaux métalliques peuvent être attirés par la
face active. Lors de la prochaine fermeture, il se
forme alors entre l'actionneur et la tête de lecture
un entrefer qui diminue la force de retenue. Pour
éviter cet effet, il existe des têtes de lecture sans
rémanence magnétique. Ces têtes de lecture
sont démagnétisées au moment de la coupure de
l'électro-aimant. La tension de service U
B
doit, pour
ce faire, être appliquée en permanence.
f LED
Les têtes de lecture CEM avec une force de retenue
de 500 N sont dotées d'une LED intégrée dans le
connecteur X1.
Une LED externe peut être raccordée au connecteur
X2 dans le cas des appareils avec une force de
retenue de 1000 N.
La diode LED s'allume en présence de tension au
niveau de l'électroaimant.
Montage
La tête de lecture ne doit pas être ouverte.
Monter la tête de lecture et l'actionneur de manière
à ce que :
f
l’actionneur s'éloigne de manière frontale par
rapport à la tête de lecture lors de l’ouverture du
protecteur (voir figure 1 Sens d'attaque).
f
il soit difficilement accessible au personnel opéra-
teur lorsque le protecteur est ouvert
f
le contrôle et le remplacement de la tête de lecture
soient possibles.
f
La tête de lecture doit être fixée de façon per-
manente.
f
Relier l'élément d'actionnement au protecteur de
manière durable et de sorte qu'il ne puisse être
démonté, par ex. avec les vis à usage unique
fournies, par rivetage ou soudage.
Tête le lectur
e
Actionneur
± 4°

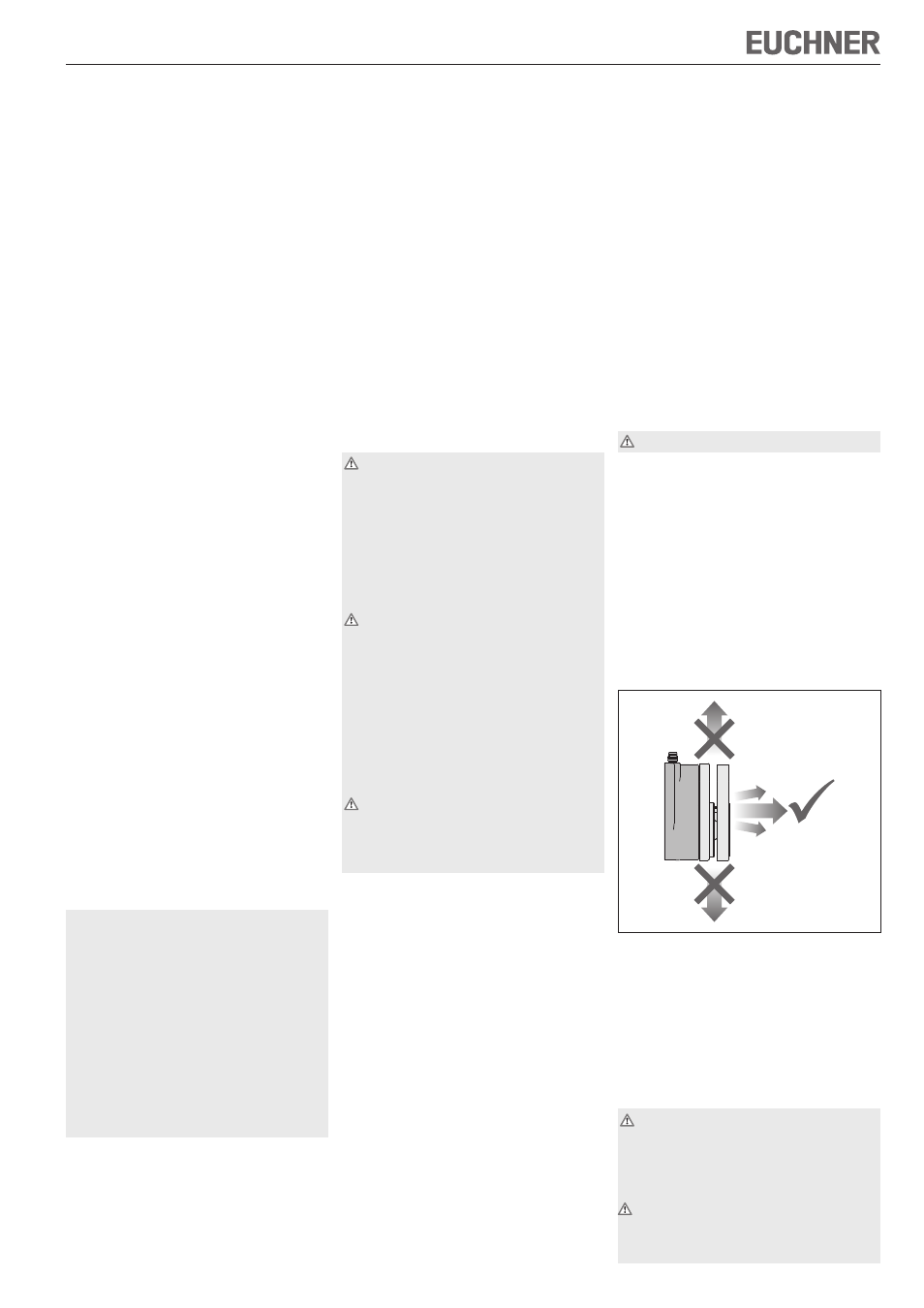

Figure 1 : Sens d'attaque
Protection contre les influences ambiantes
Les salissures à la surface de la tête de lecture et
de l'actionneur peuvent diminuer la force de main-
tien et la force de retenue. Nettoyez ces surfaces
régulièrement.
En cas de laquage, couvrir la tête de lecture, l'élé-
ment d'actionnement et la plaque signalétique !
Raccordement électrique
Tous les raccordements électriques doivent
être isolés du réseau soit par un transformateur
d'isolement de sécurité selon la norme IEC EN
61558-2-6 avec limitation de tension de sortie en
cas de défaut, soit par des mesures d'isolation
équivalentes.
En utilisant une alimentation commune, toutes
les charges capacitives et inductives (par ex.
des contacteurs) reliées à l'alimentation doivent
disposer d'un antiparasitage.
