Interne aansluitingen
Art. 5801

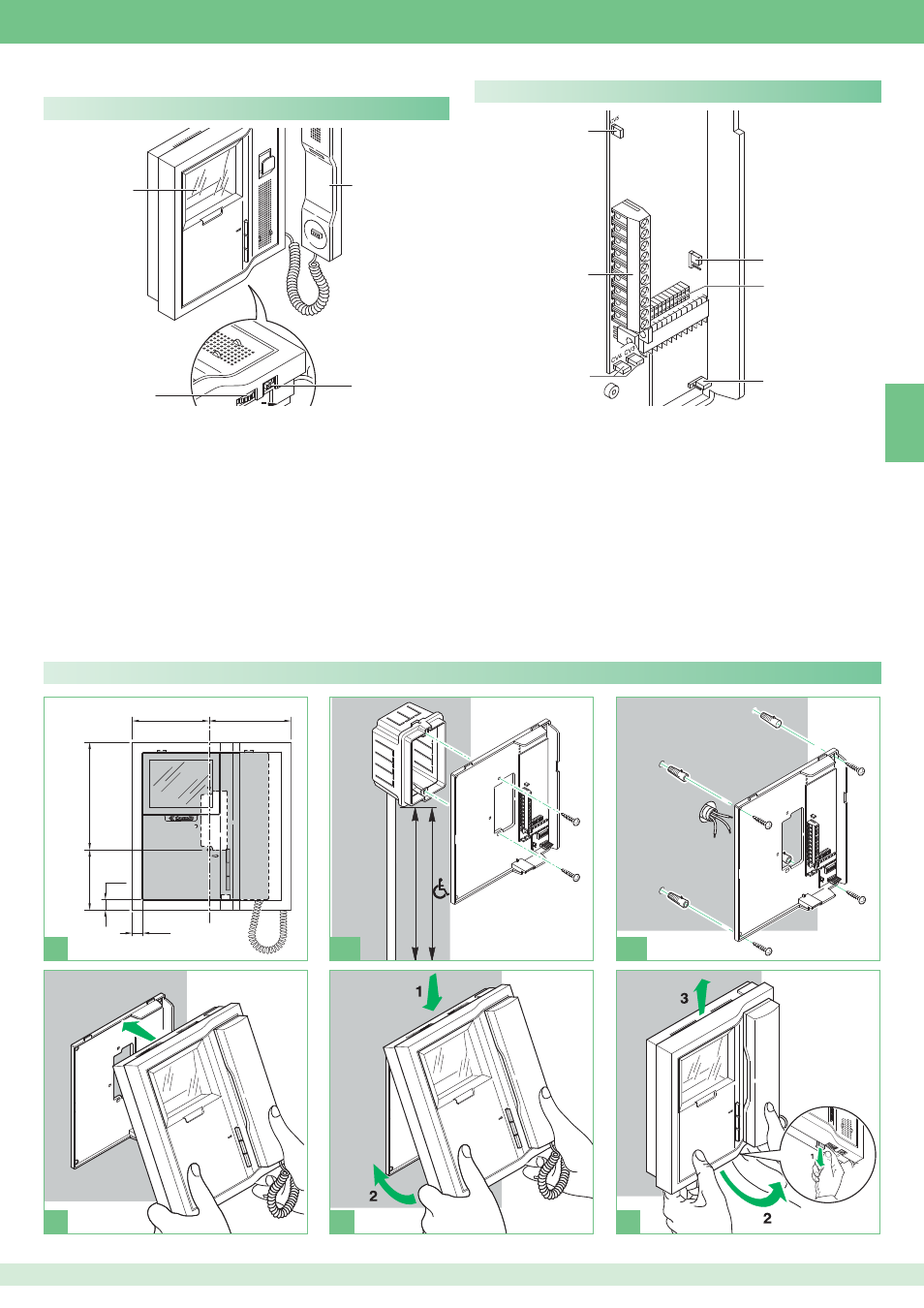

Technische gegevens zwartwitmonitor art. 5801
1 Hoorn van de monitor (de hoorn opnemen om een gesprek te voeren)
2 Keuzeschakelaar beltoon met 3 standen:
æ
,INKSæMAXIMAALæVOLUMEæBELTOON
Midden: normaal volume beltoon
Rechts: laag volume van de beltoon
3 Knop voor instelling van de helderheid (linksom draaien om de
lichtsterkte te verhogen).
4 Zwart-witscherm 4".
Beschrijving van de drukknoppen:
A Knop deuropener.
P1 Drukknop, standaard aanwezig voor algemene actuator, te gebruiken
voor diverse functies (C.NO-contact 1A max) afhankelijk van de
installatievereisten; door de CV3 en CV4 te verwijderen zoals
aangegeven in de variant GK/PI op pag. 69.
P2 Drukknop, standaard aanwezig voor automatische inschakeling/beeldoproep
Art. 5814K
1 JP2 Jumper voor programmering van gebruikersadressen.
2 Connector Grondplaat-Monitor.
3 JP1
Jumper voor het programmeren van de grondplaat als hoofd- of
secundaire grondplaat (zie pag. 32).
4 CV3 CV4 Jumper, om drukknop 1 potentiaalvrij te maken (C.NO.-
contact. 24V- 100mA max).
5 Aansluitklemmenbord voor de installatie:
0V 20V Klemmen voor aansluiting van art. 1207/B of 1212/B
L L Klemmen voor aansluiting busleiding.
CFP CFP Ingang voor etagebel.
P1 C1 klemmen voor drukknop 1, bestemd voor verschillende
doeleinden.
Om over een C.NO.-contact (max. 24V - 100mA) te kunnen beschikken,
de jumpers CV3 en CV4 verwijderen.
+S -S-klemmen voor aansluiting van extra bel.
6 CV5 Jumper voor afsluiten van het videosignaal.
Installatie art. 5801 voor inbouw of opbouw
