Глава 1: Установка оборудования
490
Русский
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER

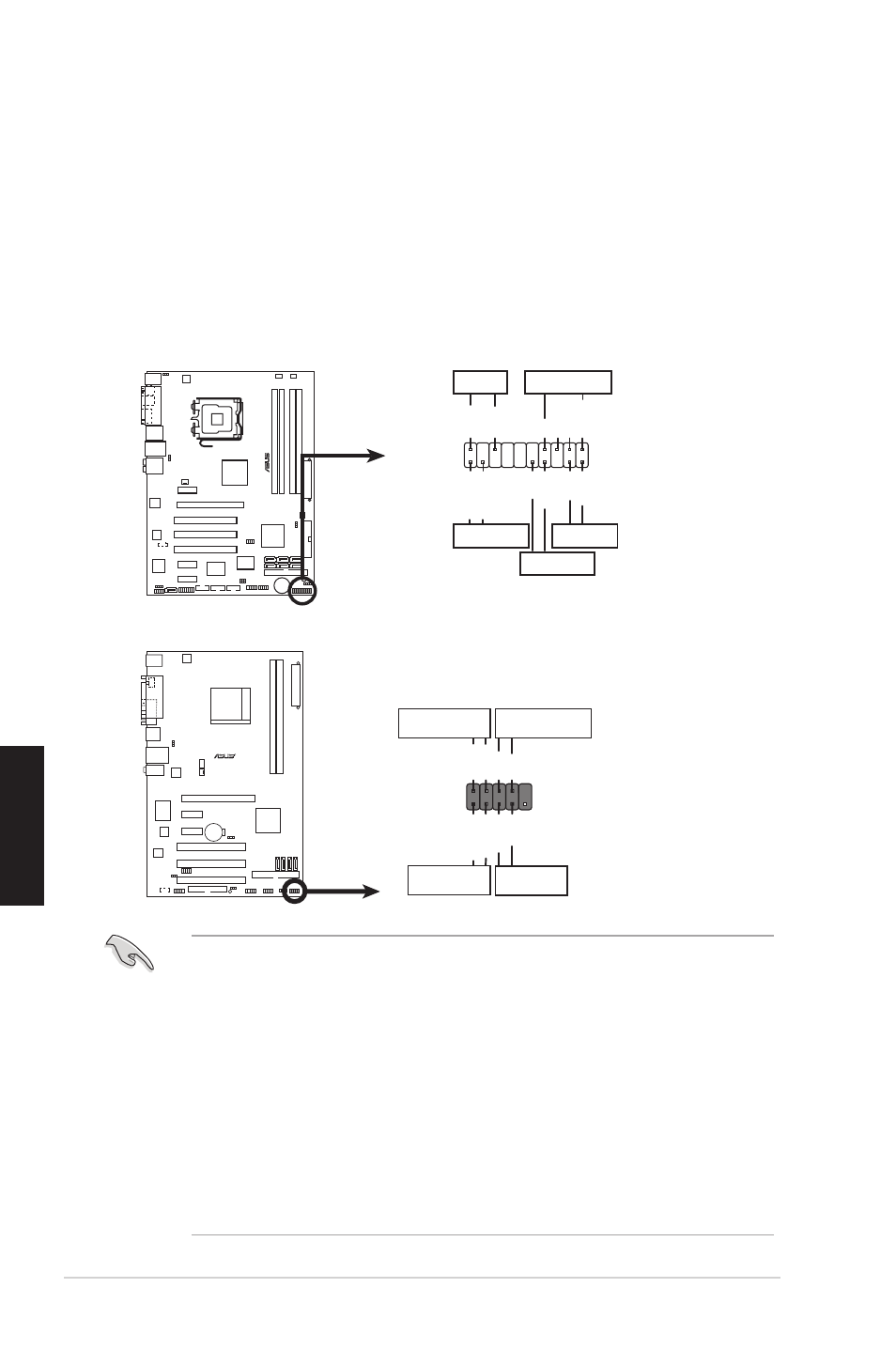

Имеются следующие разъемы для подключения кабелей передней панели:
• RESET (кнопка сброса)
• PLED (индикатор питания)
• PWRSW (кнопка питания)
• IDE_LED (индикатор активности жесткого диска)
• SPEAKER (динамик)
1.8 Кабели передней панели
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
R.s.t
IDELED+ IDELED-
HD LED RESE.
PWR LED PWR BTN
PIN1
PIN1
• Кабели передней панели вашего корпуса могут отличаться в зависимости
от модели или дизайна. Подключите кабели к материнской плате в
соответствии с их названиями.
• Если индикаторы не горят, вы возможно перепутали земляной и
сигнальный контакты. Обычно белый провод подключается к земляному
контакту, а цветной к сигнальному.
• Кабели SPEAKER, RESET и PWRSW не имеют определенной ориентации,
а IDE_LED и PLED имеют. Подключите контакт1 кабеля к контакту1 на
материнской плате.
• Разъем для подключения кабелей передней панели изменяется в
соответствии с моделью материнской платы, дополнительную информацию
смотрите в руководстве пользователя.
20-8 контактный разъем для подключения кабелей
10-1 контактный разъем для подключения кабелей
