Capitolul 1: Pornirea rapidă
448
Română
Pentru conectarea cablurilor panoului frontal:
•
RESET (Comutatorul de reiniţializare)
• PLED (LED-ul de alimentare)
• PWRSW (Comutatorul de alimentare)
• IDE_LED (LED-ul activ hard disk IDE)
• SPEAKER (Conectorul difuzorului)

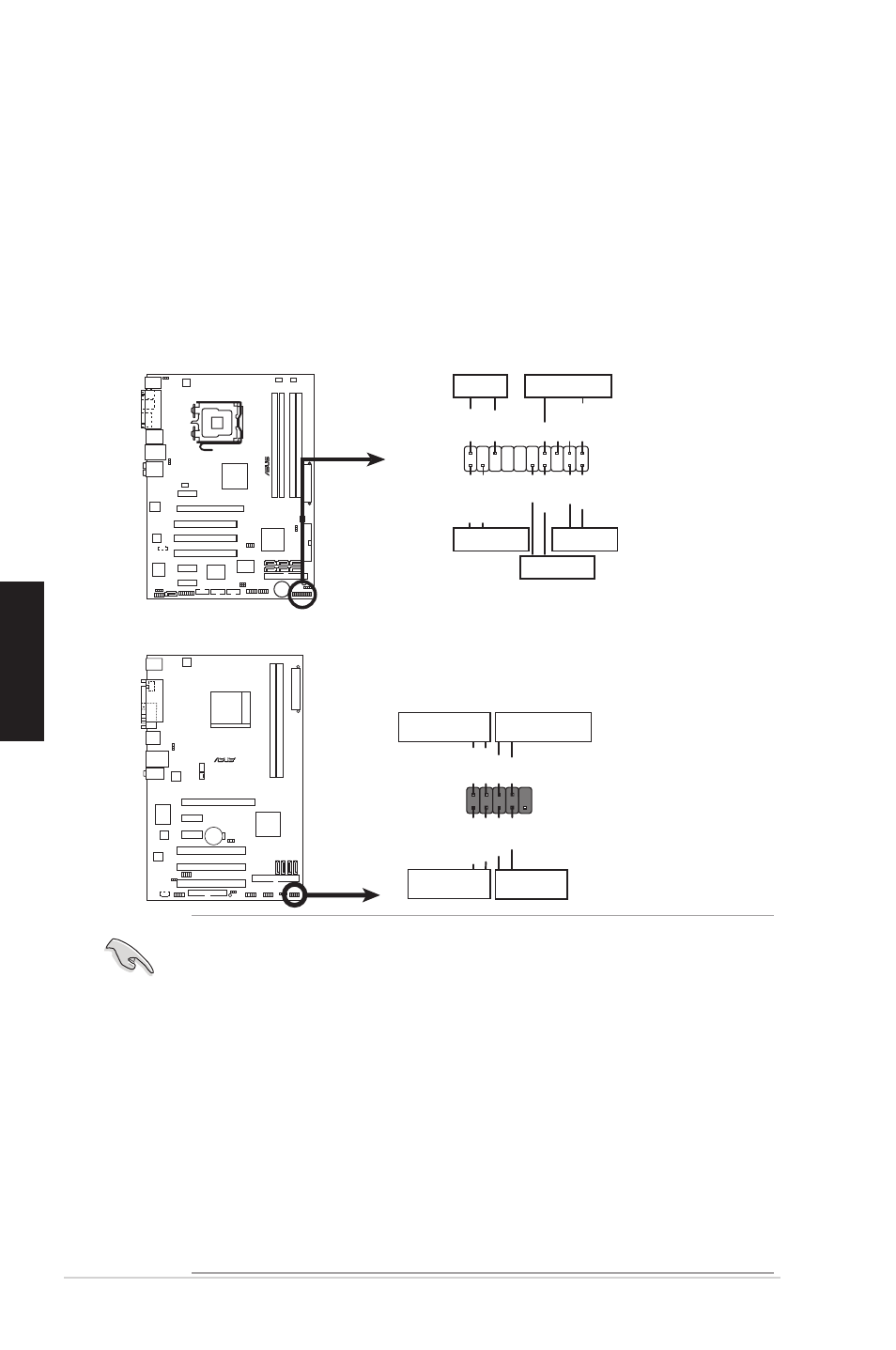

1.8 Cablurile panoului frontal
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
R.s.t
IDELED+ IDELED-
HD LED RESE.
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
PIN1
PIN1
• Cablurile panoului frontal ale şasiului dvs. pot să difere în funcţie de model
sau design. Conectaţi aceşti conectori la placa de bază în conformitate cu
.tich.ta.
• Dacă LED-urile nu se iluminează, iar locaţia portizolatorilor este corectă, se
poate să fi aşezat greşit portizolatorii legării la pământ cu cei de semnal. De
obicei, firul alb desemnează portizolatorii legării la pământ, iar firul colorat
p. c.i d. s.mnal.
• Cablurile panoului frontal pentru Difuzor, Comutatorul de reiniţializare şi
Comutatorul de alimentare nu au o orientare specifică, în timp ce cablurile
pentru LED-ul de hard disk IDE şi LED-ul de alimentare au o orientare
specifică. Conectaţi cablul Portizolator1 la conectorul Portizolator1 de pe
placa de bază.
• Conectorul panoului frontal variază în funcţie de modelul plăcii de bază,
consultaţi ghidul utilizatorului pentru mai multe informaţii.
Conectorul panoului frontal cu 20-8 portizolatori
Conectorul panoului frontal cu 10-1 portizolatori
* Necesită o unitate de alimentare ATX
