Kapitola 1: Rychlý start
152
Česky
Pokyny pro připojení kabelů předního panelu:
•
RESET (resetovací tlačítko)
• PLED (indikátor napájení)
• PWRSW (vypínač)
• IDE_LED (indikátor aktivity pevného disku IDE)
• SPEAKER (.on..to. ..p.odu.to.u)

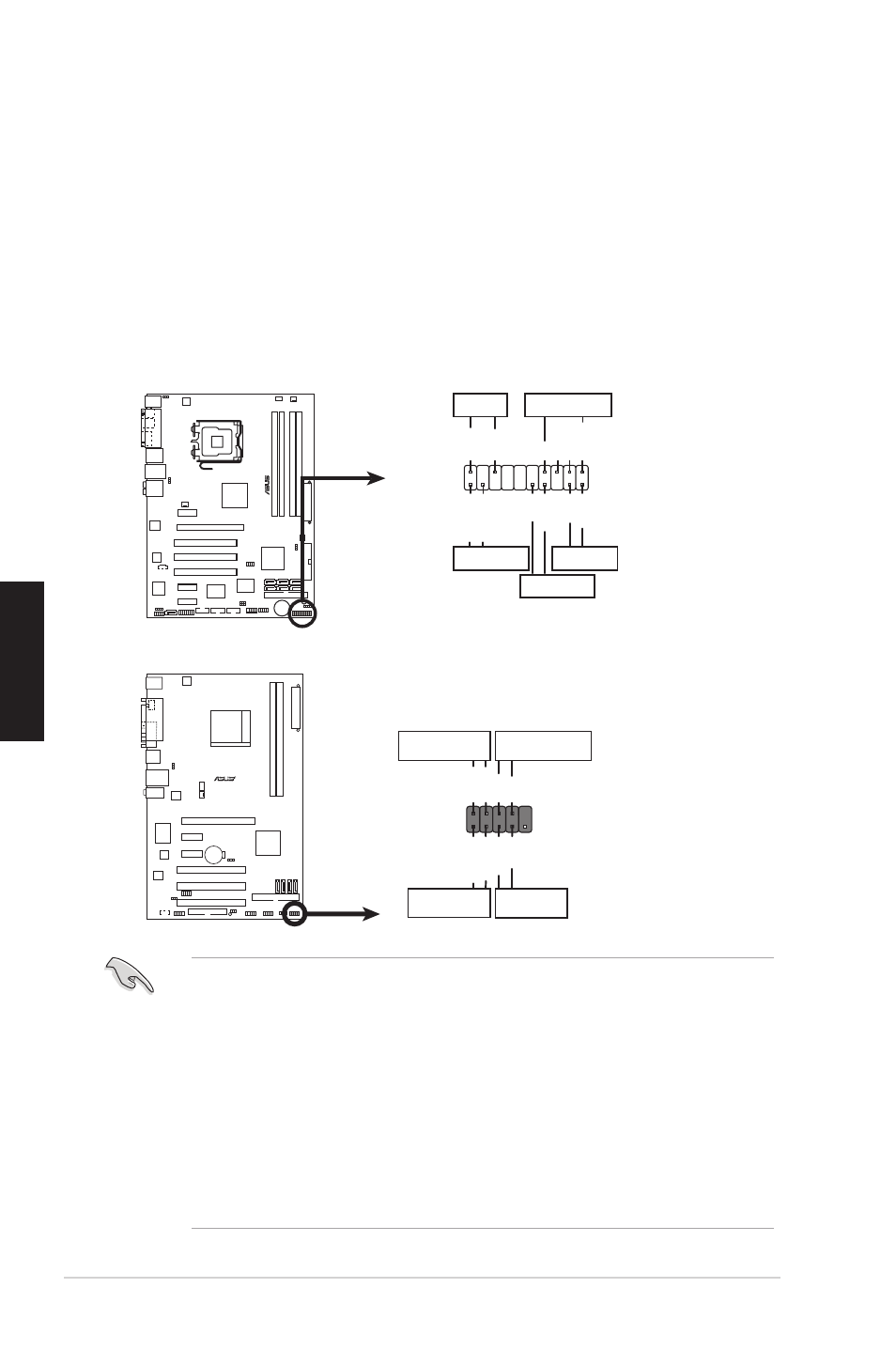

1.8 Kabely předního panelu
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
R.s.t
IDELED+ IDELED-
HD LED RESE.
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
PIN1
PIN1
• Kabely předního panelu vaší skříně se mohou lišit podle modelů nebo
konstrukcí. Připojte tyto konektory k základní desce podle štítku.
• Pokud indikátory LED nesvítí a umístění kolíku je správné, pravděpodobně
jste zaměnili uzemňovací kolíky se signálními kolíky. Bílý vodič obvykle
představuje uzemňovací kolíky a barevný vodič představuje signální kolíky.
• Kabely předního panelu SPEAKER, RESET a PWRSW nemají žádnou
konkrétní orientaci, zatímco kabely IDE_LED a PLED mají konkrétní
orientaci. Připojte kabel PIN1 ke konektoru PIN1 na základní desce.
• Konektor na předním panelu se liší podle modelu základní desky, další
informace najdete v uživatelské příručce.
20-8kolíkový konektor na předním panelu
10-1kolíkový konektor na předním panelu
*Vyžaduje zdroj napájení ATX.
