78
Español
Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e in-
ferior (Modelo B)
2
1
7
8
4
6
3
5
10 14
12
15
13
9
11
16
15
6
17
18 18
6
6

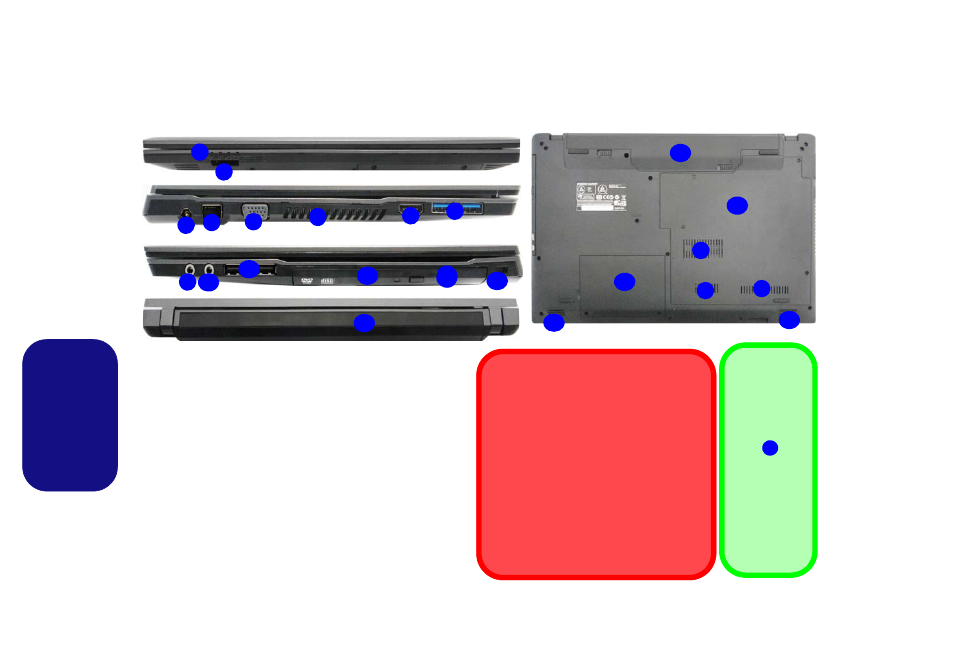

Figura 6 - Vistas frontal, izquierda, derecha, posterior e
inferior (Modelo B)
1. Indicadores LED
2. Lector de tarjetas multi-en-1
3. Conector de entrada DC
4. Conector LAN RJ-45
5. Puerto para monitor externo
6. Rejilla
7. Puerto de salida de HDMI
8. 2 Puertos USB 3.0
9. Conector de entrada para
micrófono
10. Conector de salida de
auriculares
11. 2 Puertos USB 2.0
12. Bahía de dispositivo óptico
13. Orificio de expulsión de
emergencia
14. Ranura del cierre de
seguridad
15. Batería
16. Tapa de la bahía
componente
17. Tapa de la bahía para el
disco duro
18. Altavoces incorporados

Recalentamiento
Para evitar que su ordenador se recaliente
compruebe que nada bloquea la(s) rejilla(s)
con el equipo encendido.
Expulsión de emergencia del disco
Si necesita expulsar un disco manualmente (p.
ej. por un corte de corriente inesperado) puede
introducir la punta de un clip en el orificio de
expulsión de emergencia. No utilice la punta
de un lápiz u otros objetos que puedan
romperse y quedar atrapados en el orificio.

Puerto USB
3.0
El color de los
puertos USB
3.0
es
azul. USB 3.0
transfiere los
datos mucho
más rápido
que USB 2.0 y
es compatible
con su antece-
sor USB 2.0.
8
Cara inferior
Parte frontal
Lateral izquierdo
Lateral derecho
Parte posterior
