56
Français
Carte du système: Vues de face, gauche, droite, arrière & dessous
(Modèle B)
2
1
7
8
4
6
3
5
10 14
12
15
13 9
11

Surchauffe
Afin de ne pas causer une surchauffe de votre
ordinateur, verifiez que rien ne bouche la (les)
ventilation(s) quand le systeme est allumé.
Ejection d’urgence du disque
Si vous devez éjecter manuellement un
disque (par ex. suite à une coupure de cou-
rant) vous pouvez enfoncer l’extrémité d’un
trombone redressé dans le trou d’ejection
d’urgence. N’utilisez pas la pointe d’un
crayon, ou tout autre objet similaire qui pour-
rait se casser et rester coincé dans le trou.

Port USB 3.0
Les ports USB
3.0
sont
colorés en
bleu. USB 3.0
transfèrera
des données
bien plus rapi-
dement que
l’USB 2.0, et il
est compa-
tible en amont
avec USB 2.0.
8

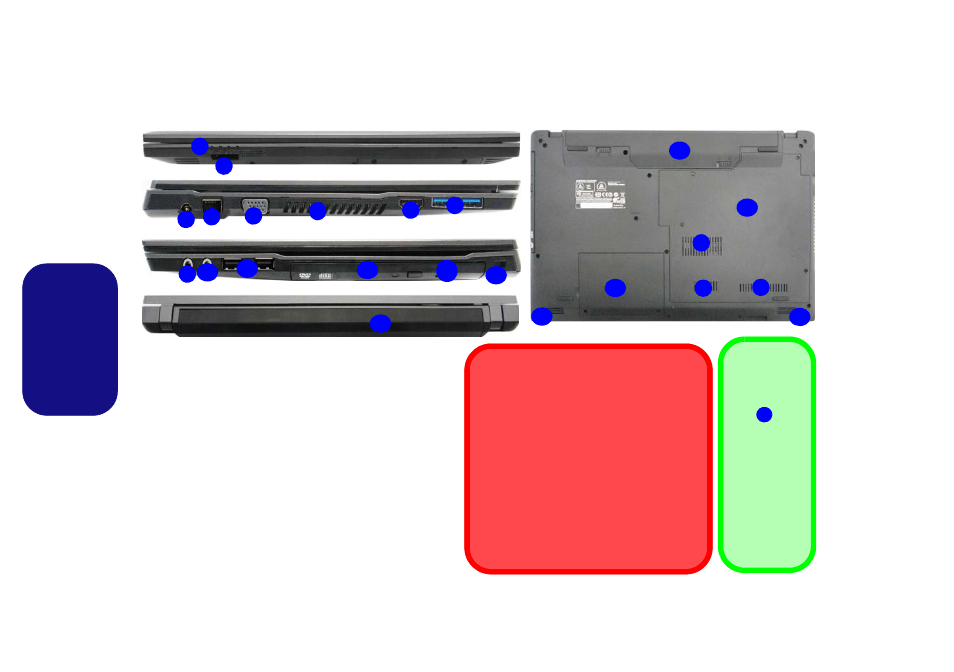

Figure 6 - Vues de face, gauche, droite, arrière & des-
sous (Modèle B)
1. Indicateurs LED
2. Lecteur de carte multi-en-1
3. Prise d’entrée DC
4. Prise réseau RJ-45
5. Port moniteur externe
6. Ventilation
7. Prise de sortie HDMI
8. 2 Ports USB 3.0
9. Prise d'entrée de
microphone
10. Prise de sortie haut-
parleurs/casque
11. 2 Ports USB 2.0
12. Baie de périphérique
optique
13. Trou d’ejection d’urgence
14. Fente de verrouillage de
sécurité
15. Batterie
16. Couvercle de baie de
composant
17. Couvercle de baie de
disque dur
18. Haut-parleurs
Face
Gauche
Droit
Arrière
Dessous
16
15
6 17
18 18
6
6
