legen. Die Metallhalterung
kann nach Bedarf auf die
Seite geschoben werden.
Sie dient zur Befestigung
des Projektors am
Tischstativ, das als
Zubehör (Artikelnummer
225-206) erhältlich ist.
Die Abdeckung schließen,
den Projektor einstecken
und durch Drücken des Ein-/Ausschalters auf der
Geräterückseite einschalten. Die Raumbeleuchtung
ausschalten. Nun kann die Größe und Qualität
des projizierten Abbilds eingestellt werden. Vor
der Fokussierung des projizierten Abbilds immer
erst die gewünschte Größe einstellen (ungefähre
Abstandswerte enthält die Abstandstabelle.)
VORSICHT: Beim Betrieb des Projektors
auf ausreichende Belüftung achten. Die
Luftschlitze auf der Rückseite und an den
Seiten des Projektors nicht blockieren.
3. Hinweise zum Fokussieren
und Vergrößern
Die Größe und Qualität
des projizierten Abbilds
hängt vom Abstand
des Projektors von der
Projektionsfl äche und der
Einstellung der Linse ab.
Je weiter sich der Projektor
von der Arbeitsfl äche
befi ndet, umso größer wird
das Bild. Wird der Abstand
geändert, muss die Linse
vorsichtig im Objektiv heran- oder hinausgezogen
werden, um das projizierte Abbild zu fokussieren.

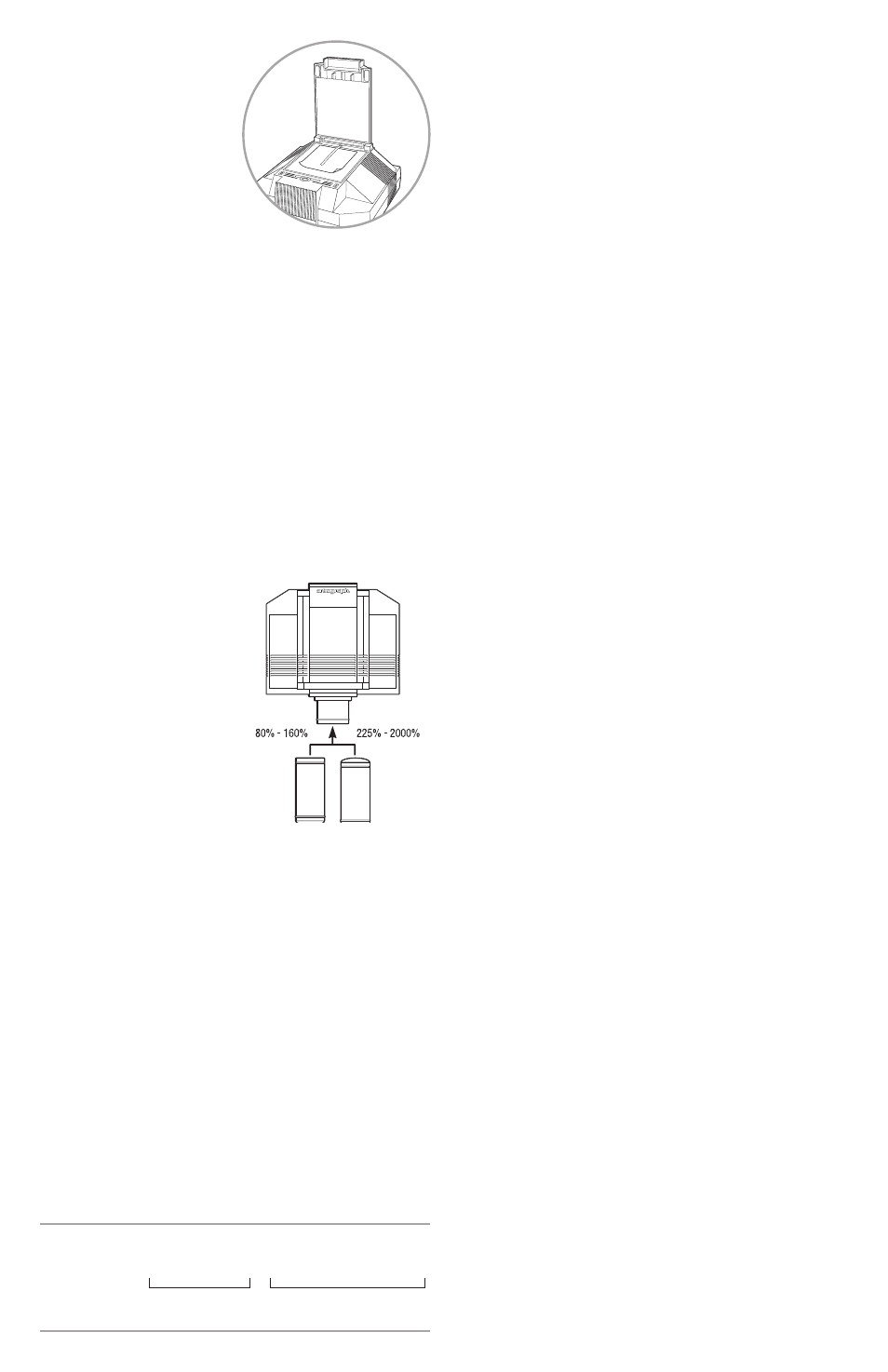

Der Prism Projektor vergrößert und verkleinert
Vorlagen mit einem umkehrbaren Objektiv.
Das Abbild kann auf 80% der Originalgröße (4/5 x)
reduziert werden (20% kleiner als das Original) und
bis zu 20-fach vergrößert werden. Bitte beachten:
Der Projektionsbereich weist eine Lücke im Bereich
170% bis 250% auf, die aufgrund der umkehrbaren
Linse entsteht. Wenn eine Bildgröße in diesem
Bereich gewünscht ist, muss die Größe der Vorlage
entsprechend geändert werden.
Abstandstabelle
(Näherungswerte) – gemessen vom Etikett oberhalb
der Linse bis zur Projektionsfl äche.
4. Vorlagengröße
Die Vorlagengröße beträgt ca. 18 x 18 cm. Dies
ist die maximale Vorlagengröße, die von der
Linse erkannt wird. Sie hängt jedoch von der
gewünschten Projektionsgröße ab. Bei einer
höheren Vergrößerung erkennt die Linse einen
kleineren Bereich der Vorlage.
5. Projektion von Fotos
(Vorsicht!)
Fotos werden häufi g in Projektoren verwendet, aber
hierbei ist Vorsicht angesagt:
1 Bei wertvollen oder wichtigen Fotos erst eine
Kopie anfertigen und niemals Originale verwenden,
die nicht ersetzt werden können. Fotos können
der hohen Beleuchtungsstärke und Hitze eines
Projektors nicht widerstehen. Dieser Projektor wird
zwar durch Ventilatoren gekühlt und belüftet, um
die Vorlagen kühl zu halten, aber die entstehende
Wärme und das starke Licht können Fotos
beeinträchtigen.
2 Niemals alte Fotos projizieren, denn sie sind
besonders hitze- und lichtempfi ndlich und tragen
Schaden davon. Von alten Bildern immer erst
Kopien anfertigen lassen.
3 Fotos auf einer starren Unterlage befestigen
oder in einen Rahmen legen, um ein Wölben zu
vermeiden.
4 Beim Projizieren darauf achten, dass die Lüftung
funktioniert und die Luftschlitze nicht blockiert
werden. Den Projektor nach dem Übertragen
des projizierten Fotos ausschalten und das Foto
herausnehmen.
Tipps & Tricks
Vorlagen/Bücher in Übergröße
Ist das Original größer als die Vorlagefl äche oder
handelt es sich um ein Bild in einem Buch, kann
die Abdeckplatte entfernt werden, indem sie
vorsichtig angehoben wird und die beiden Zapfen
entfernt werden. Die Vorlage bzw. das Buch auf
den Projektor legen. Die Linse erkennt zwar nur
einen ca. 18 cm hohen und breiten Ausschnitt,
aber die Vorlage kann auf dem Projektor bewegt
und abschnittsweise projiziert werden. Dazu
erst einen Abschnitt abbilden, dann die Vorlage
verschieben und das projizierte Bild am Endpunkt
des abgebildeten Bereichs ausrichten. Die
Abbildung fortsetzen und den Verschiebevorgang
so oft wie nötig wiederholen. Alternativ hierzu
kann ein Original in Übergröße auf einem
Kopiergerät so verkleinert werden, dass es dem
Abbildungsbereich des Projektors von 18 x 18 cm
entspricht. Eine weitere Methode zur Projektion
Linse in
Verkleinerungsposition
Linse in Vergrößerungsposition
Bereich 0,8 1x 5x 10x 20x
Abstand 61cm 58m 1,2m 2,3m 4,3m
