bent nu klaar om de grootte en duidelijkheid van het
geprojecteerde beeld aan te passen. Pas altijd de
gewenste grootte van het geprojecteerde beeld eerst
aan voordat u het scherpstelt. (Zie Afstandstabel voor
benaderde afstand.)
LET OP: Zorg er tijdens het gebruik voor dat
de projector goed belucht wordt. Blokkeer de
uitlaat- of inlaatopeningen op de achterzijde en
zijkanten van de projector niet.
3. Algemeen scherpstellen
en vergroten
De grootte en
duidelijkheid van uw
geprojecteerde beeld
wordt bepaald door
de afstand van de
projector vanaf het
projectieoppervlak en
het scherpstellen van
de lens. Hoe verder de
projector zich van het
werkoppervlak bevindt,
hoe groter uw beeld
zal zijn. Naarmate u de
afstand wijzigt, zult u de
lens langzaam naar binnen of buiten moeten schuiven
in de lensloop om het geprojecteerde beeld scherp te
stellen. De Super Prism heeft twee lenzen: de Super
lens (geïnstalleerd in de projector) en de Prism lens.
De Super lens is een 3-element kleurgecorrigeerde
precisielens dat een vergrotingsbereik heeft van 200%
(2X) tot 2000% (20X). De extra Prism lens is bedoeld
om beeldverkleining tot 80% (4/5X) te verschaffen.
NB: Er bestaat een ruimte in het projectiebereik die
niet kan worden verkregen wegens het omkeren van
de lens, nl. 170% tot 250%. U moet de grootte van
uw origineel aanpassen om een grootte in dit bereik
te verkrijgen.
Afstandstabel Super lens
(benaderd) – Gemeten vanaf het etiket boven de lens
tot het projectieoppervlak.
Afstandstabel Prism lens
(benaderd) – Gemeten vanaf het etiket boven de lens
tot het projectieoppervlak.
4. Kopieergebied
Het kopieergebied is 17,8 cm x 17,8 cm. Dit geeft
de maximale grootte van de kopie aan die de lens
kan zien. Deze kopiegrootte varieert echter met de
gewenste projectiegrootte. Bij meer vergroting ziet
de lens minder van het kopieergebied.
5. Fotoprojectie (let op!)
Foto’s worden vaak gebruikt in projectors, maar
er moeten echter enkele voorzorgsmaatregelen
worden genomen:
1. Werk met een kopie van alle waardevolle of
belangrijke foto’s. Gebruik nooit een origineel
als het niet kan worden vervangen. Foto’s
waren niet bedoeld om te worden blootgesteld
aan het intense licht en de intense hitte van
een projector. Hoewel deze projector wordt
afgekoeld door een ventilator en wordt belucht
om de kopie koeler te houden, wordt deze heet
en kunnen foto’s negatief worden beïnvloed
door de hitte en het licht.
2. Projecteer nooit oude foto’s aangezien zij
zeer gevoelig zijn voor hitte en licht en hiervan
schade zullen ondervinden. Maak hier opnieuw
een kopie van.
3. Om krullen van foto’s te voorkomen, plaatst
u ze op een stevig steunmateriaal of in een
passe-partout.
4. Zorg er tijdens het projecteren voor dat de
ventilator werkt en dat de koelopeningen niet
geblokkeerd zijn. Wanneer u klaar bent met het
traceren van de geprojecteerde foto, schakelt u
de projector uit en verwijdert u de foto.
Tips en technieken
Extra grote kopie/boeken
Als uw origineel groter is dan wat op het
kopieergebied past, of als u werkt met een foto in
een boek, verwijdert u eenvoudig het deksel van
de projector door de klep voorzichtig omhoog te
trekken en de twee draaipennen te verwijderen.
Plaats de kopie of het boek op de projector. De lens
ziet nog steeds slechts 17,8 x 17,8 cm van de kopie,
u kunt het verplaatsen en in delen projecteren. Nadat
u een deel hebt getekend, verplaatst u de kopie en
brengt u het geprojecteerd beeld opnieuw in lijn met
het eindpunt van het getraceerde gebied. Hervat het
traceren en herhaal zoveel keer als nodig. U kunt
een extra grote kopie ook eerst verkleinen op een
kopieermachine, zodat het past in het kopieergebied
van 17,8 x 17,8 cm. Een andere manier om een
extra grote kopie te gebruiken is om de kopie met
bedrukte kant omhoog op uw tafelblad te leggen,
het projectordeksel te verwijderen en de projector
omgekeerd en op de kopie te plaatsen. Hierdoor
blijft de kopie stevig en zal uw geprojecteerd beeld
meer waarschijnlijk goed uitlijnen.

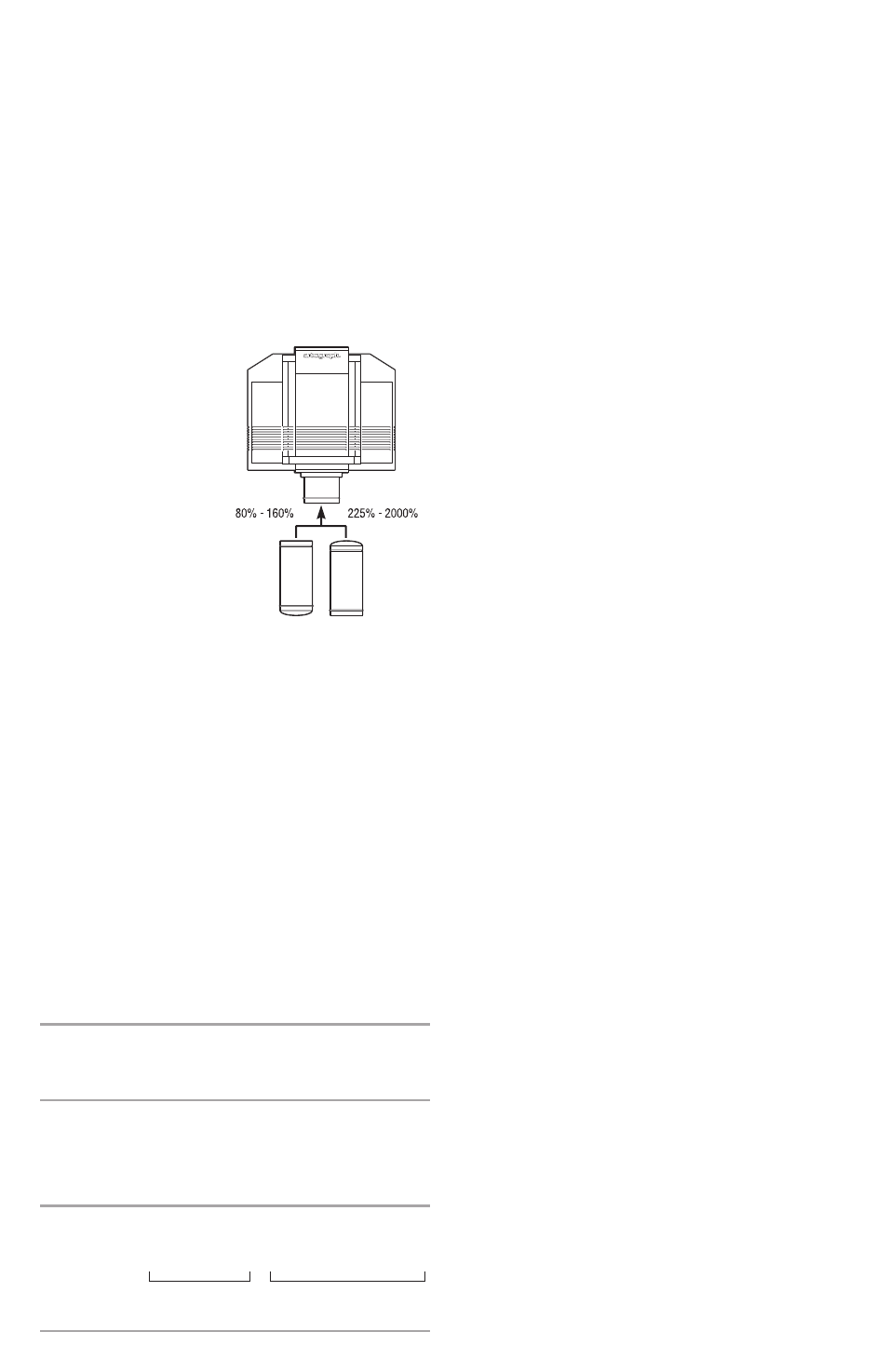

Lens in
verkleiningspositie
Lens in vergrotingspositie
Bereik
.8 1x 5x 10x 20x
Afstand
61cm 58m 1,2m 2,3m 4,3m
26
Bereik 2x 5x 10x 20x
Afstand 81,3
cm
1,4
m
2,6
m
5
m
