métal peut être déplacée sur
le côté au besoin puisqu’elle
n’est nécessaire que lors
du montage du projecteur
sur le support de table,
article no 225-206. Fermez
le couvercle, branchez le
projecteur dans une prise de
courant et mettez le projecteur en
marche au moyen de l’interrupteur situé à l’arrière
de l’appareil. Éteignez les lumières. Vous êtes
maintenant fi n prêt pour régler la taille et la clarté de
l’image projetée. Réglez toujours la taille de l’image
projetée avant la mise au point. (Reportez-vous au
diagramme pour la distance approximative.)
MISE EN GARDE : Pendant le fonctionnement,
assurez-vous que le projecteur bénéfi cie d’une
ventilation adéquate. N’obstruez pas la voie
d’échappement ou les bouches de ventilation
situées à l’arrière et sur les côtés du projecteur.
3. Ge-ne-ralité-s sur la mise au
point et l’agrandissement
La taille et la clarté de l’image
projetée dépendent de
la distance du projecteur
par rapport à la surface
de projection et la mise au
point de la lentille. Plus le
projecteur est éloigné de
la surface de travail, plus
l’image est grande. Lorsque
vous modifi ez la distance, il
est nécessaire de déplacer
la lentille vers l’intérieur ou
l’extérieur dans le barillet de lentille afi n d’effectuer
la mise au point de l’image projetée. Super Prism
comprend deux lentilles. La lentille Super (installée
dans le projecteur) et la lentille Prism. La lentille
Super est une lentille de correction des couleurs
à 3 éléments de précision qui procure une portée
d’agrandissement de 200 % (2 x) à 2 000 % (20 x).

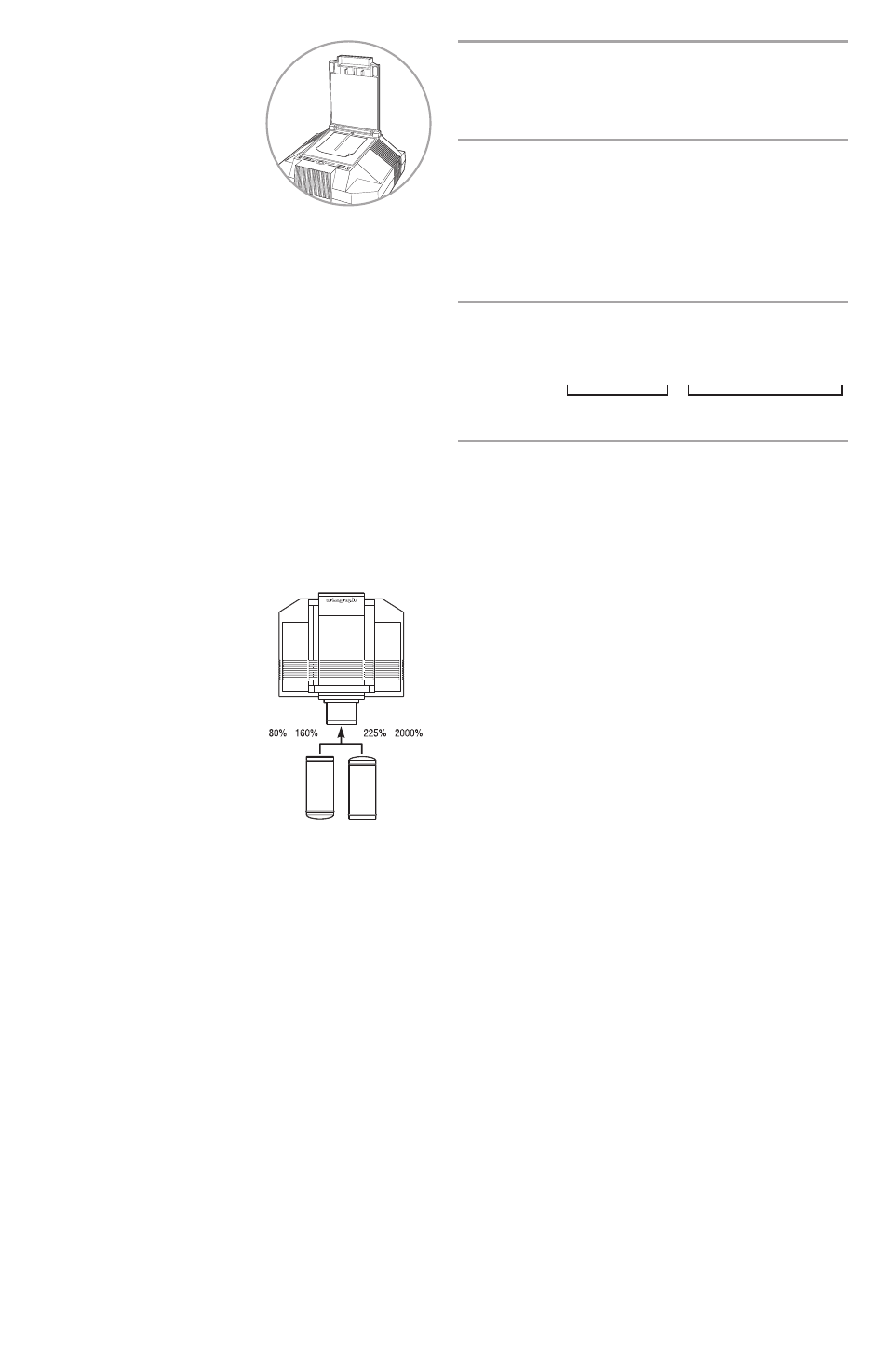

La lentille Prism supplémentaire est conçue pour
fournir une réduction d’image à 80 % (4/5 x).
NOTA : Il y a un écart dans l’étendue de
projection qui ne peut être réalisé en raison de
l’inversement de la lentille – 170 % à 250 %. Il
vous faudra rectifi er la taille de votre original
pour réaliser un format de cette étendue.
Diagramme de la distance de
la lentille Super
(approximation) – Mesurée à partir de l’étiquette
située au-dessus de la lentille jusqu’à la surface de
projection. Utilisez le diagramme ci-dessus pour la
lentille Prisme.
Diagramme de la distance de
la lentille Prism
(approximation) – Mesurée à partir de l’étiquette
située au-dessus de la lentille jusqu’à la surface
de projection.
4. Zone de la copie
La zone de la copie sur les deux projecteurs est de
18 x 18 cm. (7 x 7 po.) Cela correspond à la taille
maximum de copie que la lentille est en mesure de
voir. Ce format de copie varie toutefois selon la taille
de projection souhaitée. Avec un agrandissement
supérieur, la lentille voit une portion plus petite de la
zone de copie.
5. Projection de photographie
(Attention !)
On utilise couramment les photographies dans
les projecteurs, toutefois, quelques précautions
s’imposent :
1. Travail à partir d’un exemplaire de photographie
importante ou précieuse. N’utilisez jamais un
original s’il ne peut être remplacé. Les photos
ne sont pas faites pour être manipulées sous
lumière et chaleur intenses générées par un
projecteur. Bien que ce projecteur soit refroidi
au moyen d’un système de ventilation pour
maintenir l’exemplaire au frais, la température
peut augmenter et il est possible que les photos
soient affectées par la chaleur et la lumière.
2. Ne projetez jamais de vieilles photographies
puisqu’elles sont particulièrement sensibles
à la chaleur et à la lumière et elles s’en
trouveront endommagées. Encore une fois,
faites-en une copie.
3. Afi n que les photographies ne gondolent pas,
montez-les sur un support rigide ou placez-les
dans un encadrement.
4. Pendant la projection, assurez-vous que la
ventilation est en marche et que les bouches
d’aération ne sont pas obstruées. Lorsque vous
avez terminé de tracer les pourtours de l’image
de la photo projetée, éteignez le projecteur et
enlevez la photo.
Portée 0,8 1x 5x 10x 20x
Distance 24 po 23 po 47 po 89 po 14 pi
(61cm) (58cm) (1,2m) (2,3m) (4,3m)
Lentille en position
de réduction
Lentille en position
d’agrandissement
Portée 2x 5x 10x 20x
Distance 32
po
57
po
8,6
po
16,5
pi
(81, 3cm) (1,4m) (2,6m) (5m)
11
