ELECTRICAL
4017 3121859 10-14

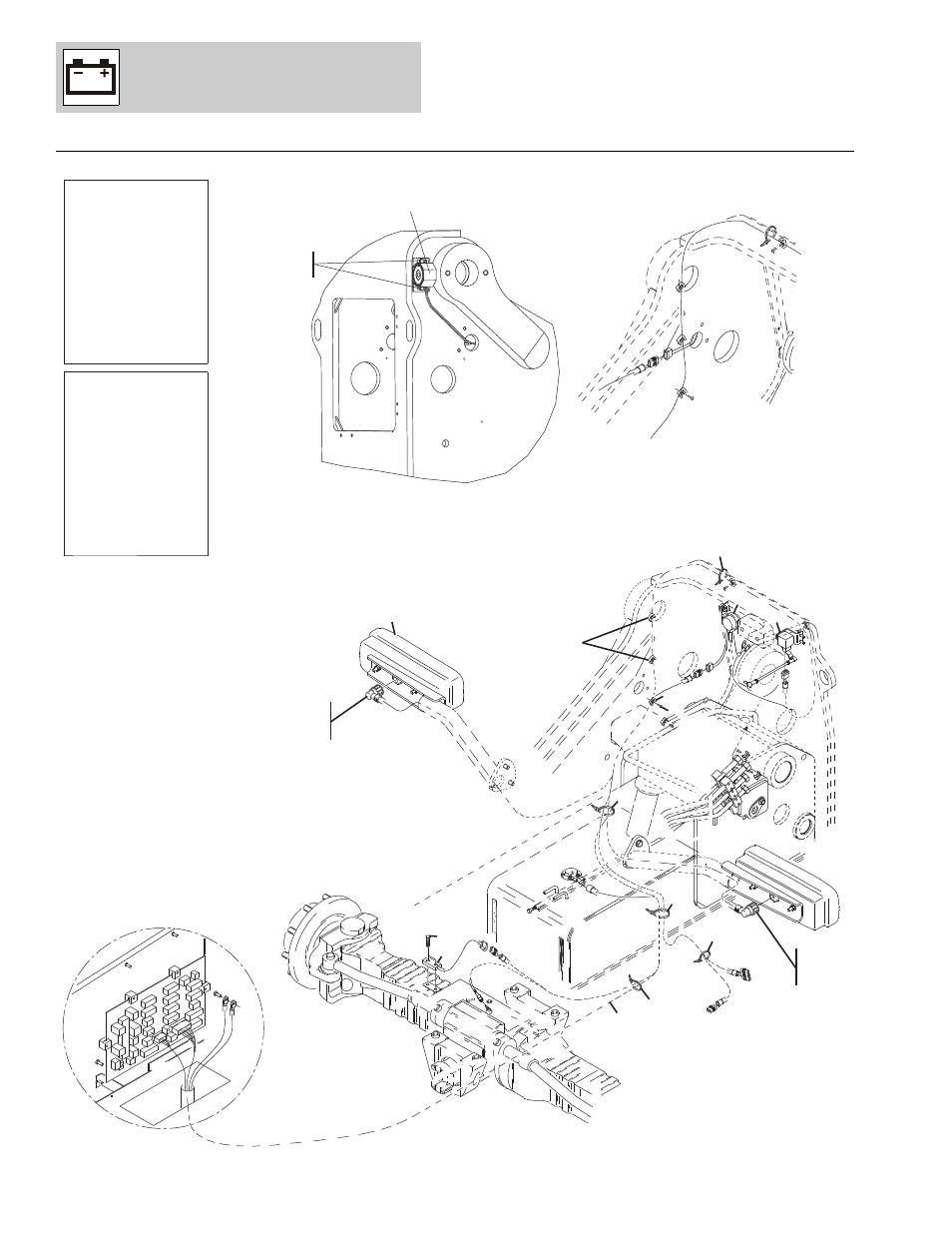

Figure 10-6 Electrical System, Rear of Machine
E05 Rücklicht links
X31 Stecker 2-polig Hubarm
X32 Stecker 6-polig Hubarm
X13 Kabel Teleskop
X12 Kabel Beleuchtung hinten
E27 Kennzeichenbeleuchtung
E26 Rückfahrsummer
E14 Bremslicht rechts
B09 Winkel Hinterachse induktiv
B04 Winkelsensor Hubarm
B03 Biegesensor
B01 Tauchrohrgeber
E06 Rücklicht rechts
E11 Blinklicht hinten links
E12 Blinklicht hinten rechts
E13 Bremslicht links
E16 Rückfahrscheinwerfer rechts
E15 Rückfahrscheinwerfer links
X29 Stecker Rücklicht links
X30 Stecker Rücklicht rechts
B01 immers tube contact
B03 transducer
E04 angle-sensor boom
B09 angle rear-axle induktively
E14 brake-light right
E26 back-driving-buzzer
E27 registration-plate light
X12 cable lights tail
X13 cable teleskop
X32 plug 6-pin boom
X31 plug 2-pin boom
E05 tail-light left
E06 tail-light right
E11 indicator tail left
E12 indicator tail right
E13 brake-light left
E16 back-up light right
E15 back-up light left
X29 plug tail-light left
X30 plug tail-light right
BACK-UP ALARM
MOUNTED OUTSIDE FRAME
E26
B04
E27
10
3
8
12
12
13
10
10
2
1
9
7
9
X31
X29
X32
B01
B03
E05
E11
E13
E15
B09
E06
E12
E14
E16
X30
21
X12
X13
3
14
15
22
23
24
22
23
24
