Descripción del producto
Mastercycler pro
Español (ES)
94

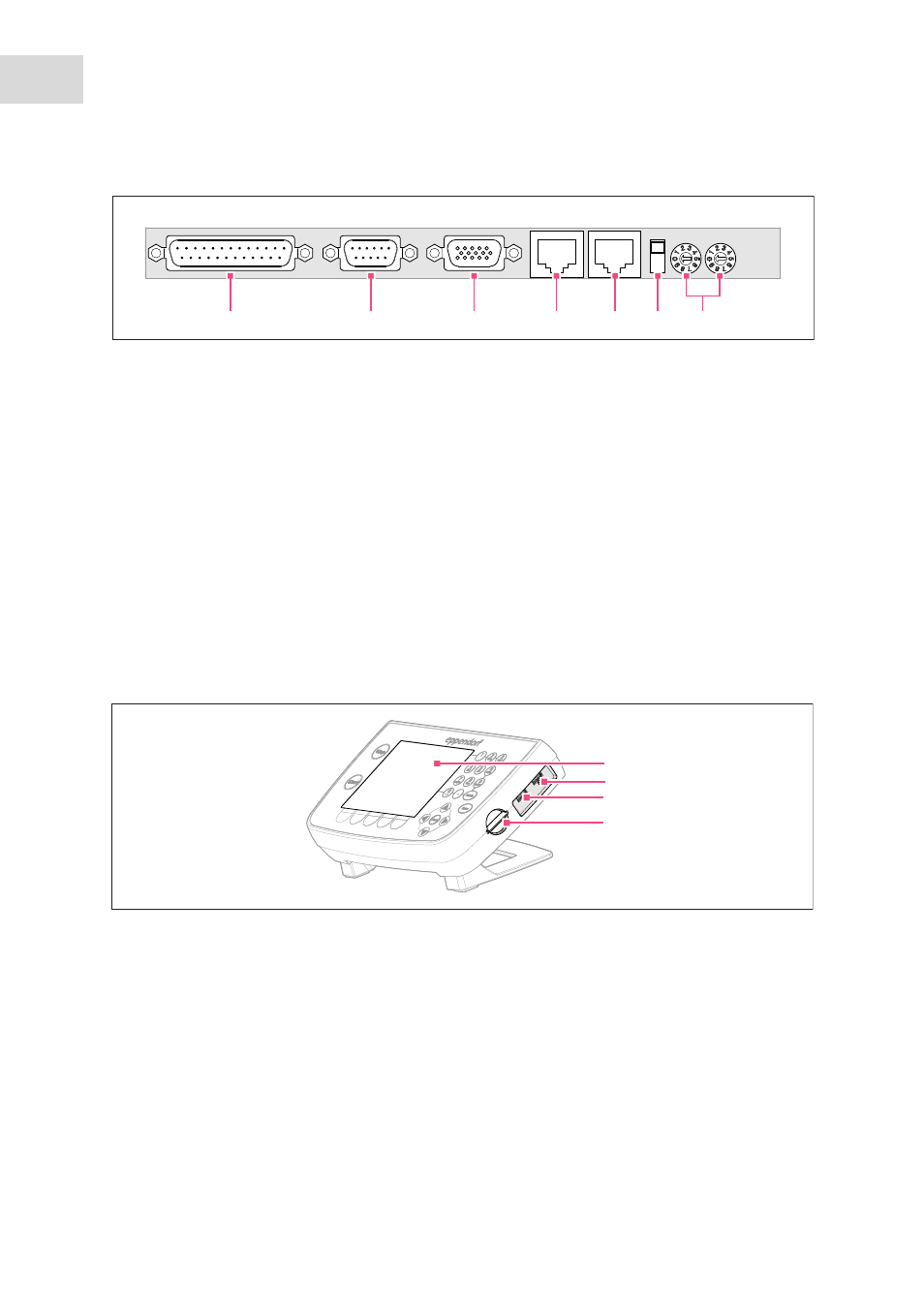

Abb. 1-2: Regleta de terminales
Imag. 1-2: Regleta de terminales
Abb. 1-3: Panel de control
Imag. 1-3: Panel de control
Conecte únicamente aparatos que correspondan a las normas IEC 950/EN 60950 (UL 1950) en las
interfaces del Mastercycler pro y del panel de control.
1 Interfaz paralela
Conexión para impresora.
2 Interfaz serial (RS 232)
Conexión para el sistema de validación de
temperatura Eppendorf.
3 Conexión del panel de control
4 CAN out
Salida de datos para la conexión de varios
Mastercycler pro o Mastercycler ep.
5 CAN in
Entrada de datos para la conexión de varios
Mastercycler pro o Mastercycler ep.
6 Interruptor "Term"
Terminación del bus CAN en caso de
interconexión de varios Mastercycler pro o
Mastercycler ep. Posición*inferior: ON.
Posición*superior: OFF.
7 Conmutador rotativo de dirección
Ajuste de la dirección del aparato en caso de
interconexión de varios Mastercycler pro o
Mastercycler ep.
1 Indicación
2 Conexión USB 1
Para ratón, impresora o soporte de datos.
3 Conexión USB 2
Para ratón, impresora o soporte de datos.
4 Ranura para tarjeta MMC
Para el intercambio de datos vía tarjeta MMC.
Printer RS 232 Control Panel CAN_out CAN_in Term Address
1 2 3 4 5 6 7
1
2
3
4
