Page 34 Guide de l’opérateur
060572-025 Série X Entretien
E NTRETIEN
AVERTISSEMENT ! !
Ne jamais effectuer de travaux d’entretien si la plate-forme est en position élevée, sans tout d’abord bloquer le
dispositif d’élévation.
NE PAS se tenir à proximité du système d’élévation pendant le déploiement ou le repli de la barre de sûreté.

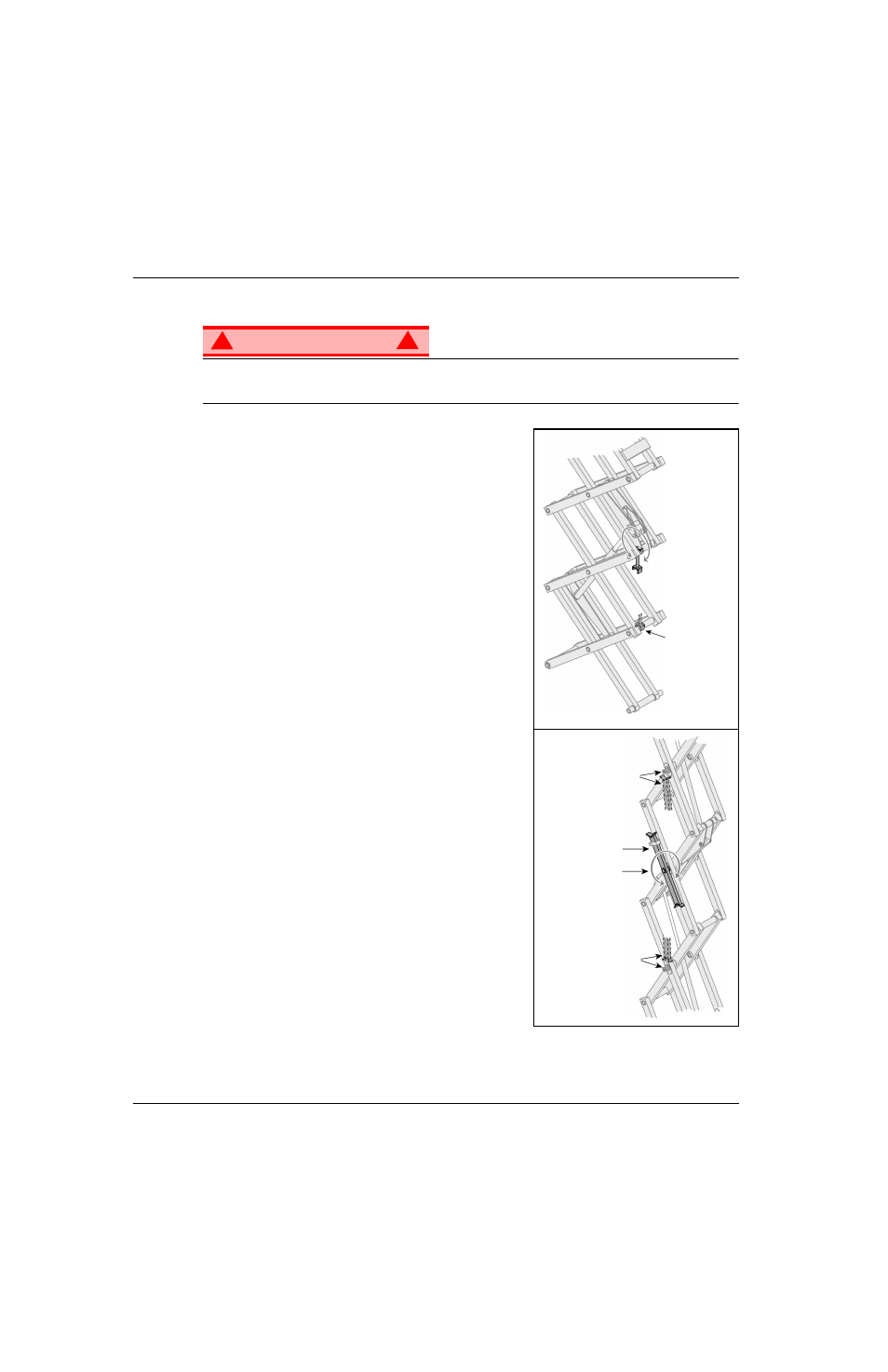

Figure 9 : Barre de blocage du ciseau
B L O C A G E D U S Y S T È M E
D ’ É L É V A T I O N
I NSTALLATION DE LA BARRE DE BLOCAGE
DU CISEAU
1. Garer la plate-forme élévatrice sur une surface plane et ferme.
2. Tirer le bouton d’ARRÊT D’URGENCE du châssis en position
ACTIVÉE.
3. Tirer le bouton d’ARRÊT D’URGENCE de la plate-forme en
position ACTIVÉE.
4. Tourner et maintenir le contacteur à clé du châssis en position
châssis (CHASSIS).
5. Mettre le commutateur de levage/abaissement du châssis en
position de LEVAGE de façon à ce que la barre de blocage du
ciseau puisse être relevée à la verticale.
6. Modèles X20N, X20W et X26N – De l’arrière de la machine,
relever la barre de blocage du ciseau de sa position de
rangement. La faire pivoter vers le haut et l’extérieur, puis vers
le bas de manière à ce qu’elle pende verticalement au-dessous
de son point de fixation.
7. X32N – Du côté gauche de la machine, désengager l’axe de
verrouillage de la barre de blocage. Tourner la barre de blocage
du ciseau vers la gauche jusqu’à ce qu’elle soit à la verticale.
8. Mettre le commutateur de levage/abaissement du châssis en
position d’ABAISSEMENT pour abaisser lentement la plate-
forme jusqu’à ce qu’elle soit soutenu par la barre de blocage du
ciseau.
R ANGEMENT DE LA BARRE DE BLOCAGE
DU CISEAU
1. Au moyen des commandes du châssis, élever graduellement la
plate-forme jusqu’à ce qu’elle ne repose plus sur la barre de
blocage du ciseau.
2. X20N, X20W et X26N – Faire pivoter la barre de blocage du
ciseau vers le haut, à la verticale au-dessus de son point de
fixation, en position de rangement.
3. X32N – Tourner la barre de blocage du ciseau vers la droite
jusqu’à ce que l’axe de verrouillage s’engage.
4. Mettre le commutateur de levage/abaissement du châssis en
position d’ABAISSEMENT pour abaisser complètement la
plate-forme.
X20N, X20W et X26N
X32N
Faire pivoter la
barre de blocage
vers la droite pour
bloquer le ciseau
En position de
blocage, la
barre repose
sur la soudure
En position
de blocage, l’axe
repose sur la barre
de blocage
Barre de blocage
du ciseau en position
de rangement
Barre de blocage
pivote en position
de blocage
En position
de blocage, la barre
de blocage repose
sur l’axe
