31 SL20

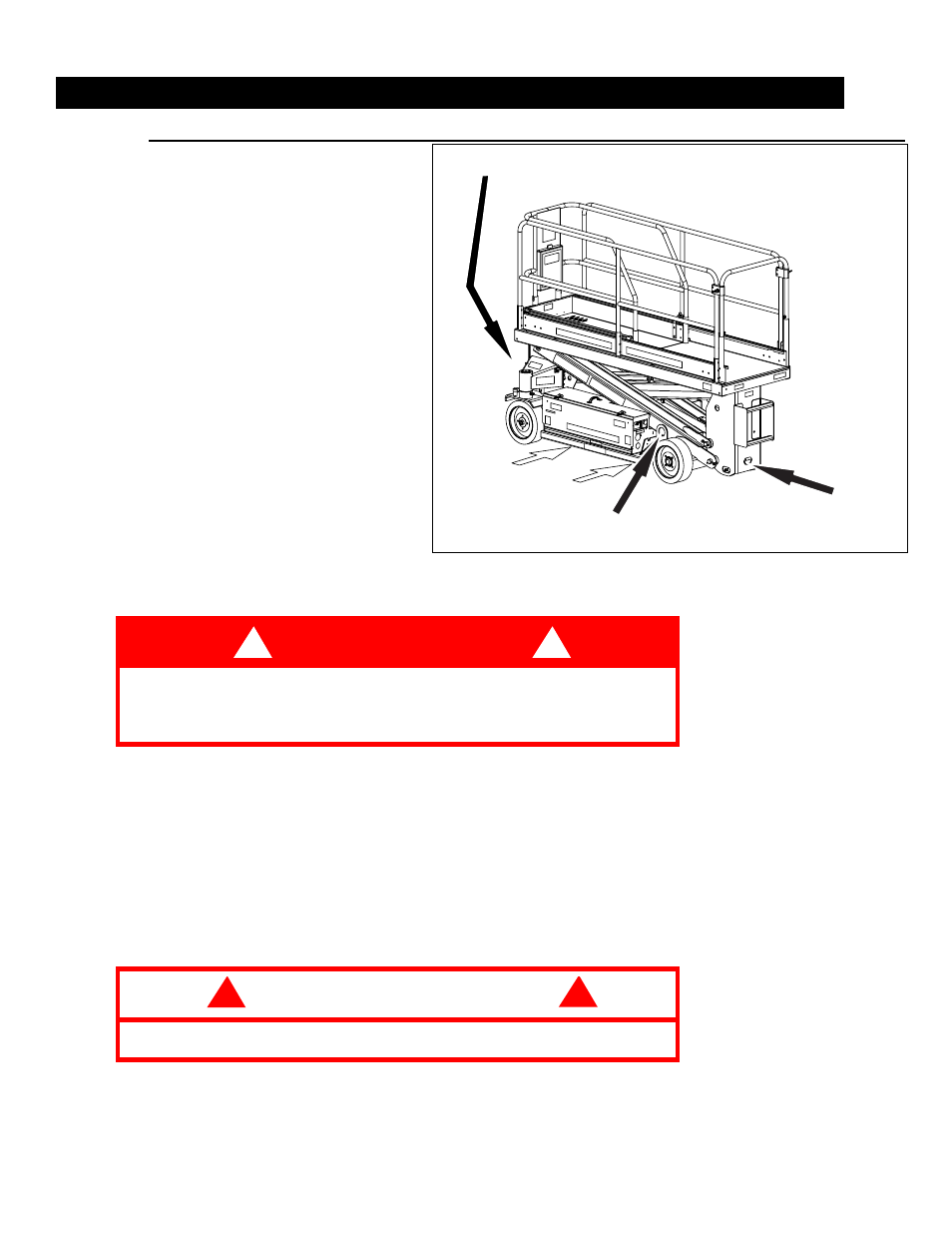

Abbildung 5: Transport der Plattform
D URCH G ABELSTAPLER
Gabelstapler zum Heben an der Seite unter den Fahrwerkmodulen ansetzen.
D URCH L KW
1. Mit dem Steuerhebel die Plattform erst ca. 2,40 m (8 Fuss) anheben, dann absenken. Die
Plattform bleibt dann auf Verladehöhe stehen.
2. Plattform in Transportstellung bringen. Freigabeschalter für Verladehöhe drücken, um die
Plattform vollständig abzusenken, dann die Räder mit Unterlegkeilen blockieren. Die Plattform
muss für die Fahrt vollständig abgesenkt sein.
3. Die Plattform für den Transport auf dem Fahrzeug mit Ketten oder Bändern von
entsprechender Tragfähigkeit an den vorderen und hinteren Anschlagpunkten an beiden
Seiten des Fahrwerks verzurren.
T RANSPORT DER P LATTFORM
Vorderer Anschlagpunkt (Ring)
Für Gabelstapler
Hinterer Anschlagpunkt
Hinterer Ring zum Verzurren
G E F A H R ! !
Der Gabelstaplereinsatz ist lediglich für den Transport vorgesehen.
Siehe die „Technischen Daten“ bezüglich des Gewichts der Plattform.
Vergewissern Sie sich, dass die Tragkraft des Gabelstaplers zum Heben der
Plattform ausreicht.
V O R S I C H T ! !
Ein Überspannen der durch die Befestigungslaschen hindurchgeführten Ketten
oder Gurte kann zur Beschädigung der Plattform führen.
