19

SL20

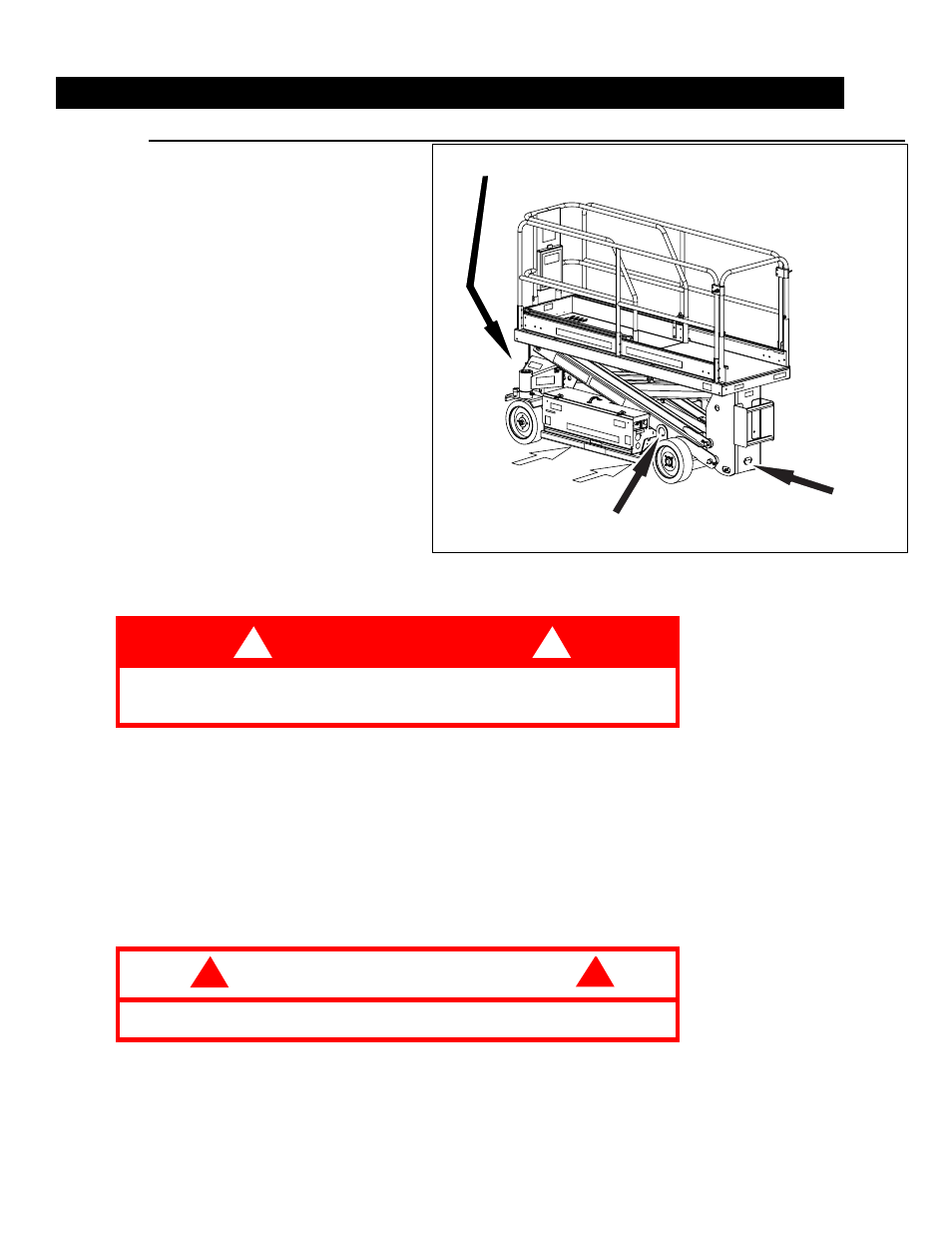

Figure 5 : Transport de la plate-forme élévatrice

P

AR

CHARIOT

ÉLÉVATEUR

À

FOURCHE

Soulever la machine par le côté, les fourches du chariot étant placées sous les modules du châssis.

P

AR

CAMION

1. À l’aide du levier de commande, élever la plate-forme d’environ 2,4 m (8 pi) puis l’abaisser. La

plate-forme s’immobilise à la hauteur de chargement.

2. Manœuvrer la plate-forme en position de transport. Appuyer sur le bouton d'abaissement à

hauteur de chargement et caler les roues. La plate-forme doit être complètement abaissée
pour le transport.

3. Arrimer la plate-forme sur le véhicule de transport au moyen de chaînes ou sangles d’une

capacité de charge suffisante, fixées aux points de levage/arrimage avant et arrière, des deux
côtés du châssis.

T

RANSPORT

DE

LA

PLATE

-

FORME

ÉLÉVATRICE

Anneau de levage/arrimage avant

Chariot élévateur ici

Point de levage arrière

Anneau d’arrimage arrière

D A N G E R

!

!

Le chariot élévateur à fourche sert uniquement au transport.
Voir les caractéristiques de poids pour la plate-forme élévatrice et s’assurer que
le chariot élévateur est suffisamment puissant pour la soulever.

A T T E N T I O N

!

!

Un serrage excessif des chaînes ou des sangles dans les anneaux d’arrimage
peut endommager la plate-forme élévatrice.
