Seite 7
4 B ETÄTIGUNG DER B EDIENELEMENTE DER P LATTFORM
4. B
ETÄTIGUNG DER
B
EDIENELEMENTE DER
P
LATTFORM
Das primäre (obere) Bedienfeld ist an der Vorderseite der Plattform befestigt. Es ist mit
einem Multifunktions-Joystick ausgestattet, der eine proportionale Betätigung aller
Maschinenfunktionen ermöglicht. Hierzu gehören das Anheben oder Absenken des
Masts, das Anheben oder Absenken des Auslegers, das Drehen der Masteinheit
sowie das Fahren und Lenken der Maschine.
Der Joystick ist mit einem Sicherheitsverriegelungsschalter oder "Totmannschalter"
ausgestattet. Dieser muss stets aktiviert werden, um eine Funktion auszuführen.
Diese Funktion ermöglicht die Bedienung mit einer Hand.
Das sekundäre (untere) Bedienfeld ist an der Mastabdeckung auf Armhöhe
angebracht. Es ist mit einem Aktivierungsschalter und Wahlschaltern ausgestattet, die
vorprogrammierte Geschwindigkeiten für alle Funktionen zur Verfügung stellen, mit
Ausnahme von Fahren und Lenken. Diese Bedienstation wird vor allem für den
Wartungsbetrieb verwendet. Hierzu zählt auch die Überprüfung vor der
Inbetriebnahme. Sie darf niemals zum Positionieren einer bemannten oder
unbemannten Plattform verwendet werden.
HINWEIS: Sie kann im Notfall zum Absenken der bemannten Plattform verwendet
werden.
O
BERE
B
EDIENKONSOLE

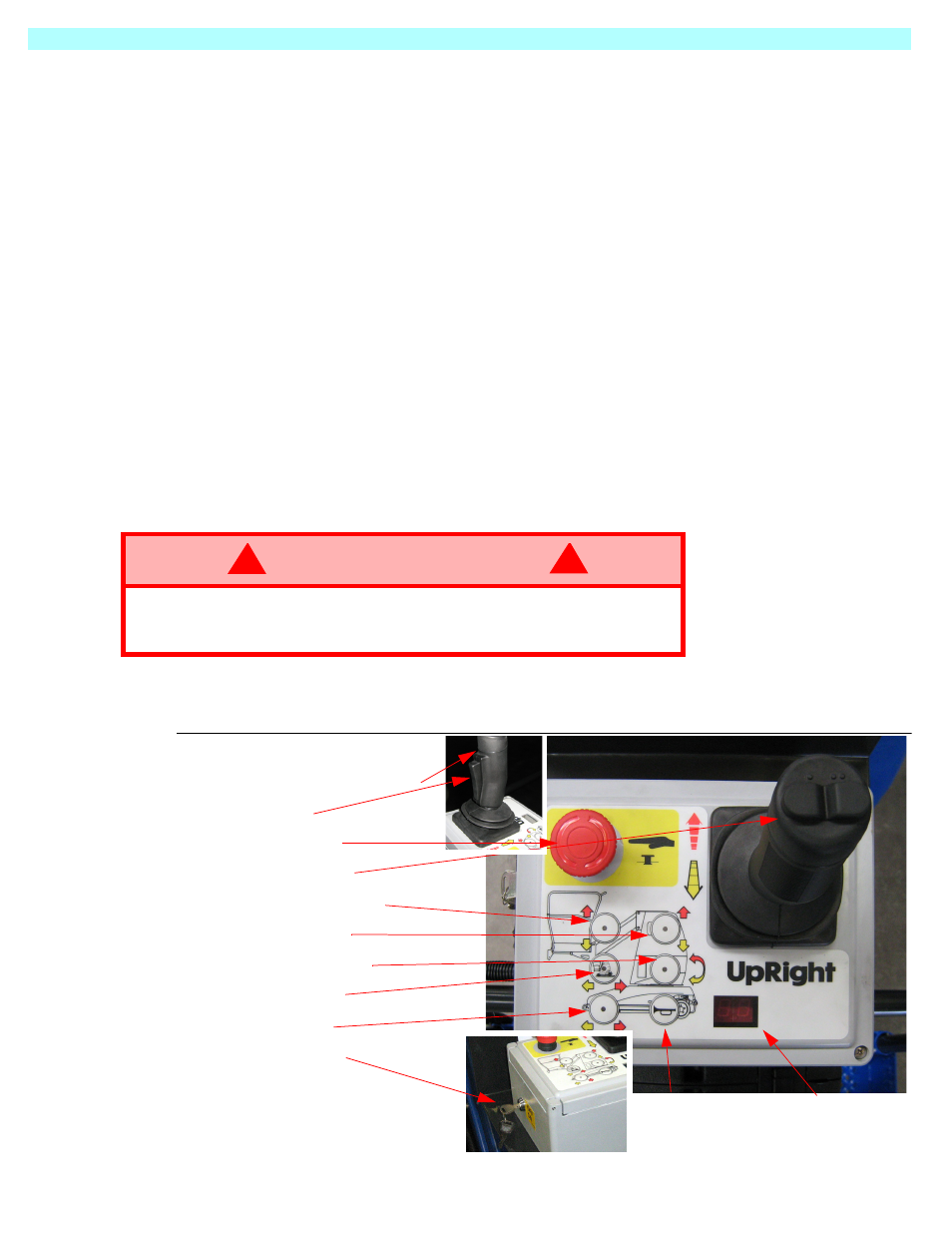

Abbildung 6: Obere Bedienkonsole
W A R N U N G ! !
Bedienen Sie die Maschine NUR über die oberen Bedienelemente,
wenn die Sicherungsstange am Eingang der Plattform vollständig
abgesenkt und das Sicherheitsgeschirr angelegt ist.
1. Joystick (vorwärts/rückwärts)
2. Totmanngriff
3. Not-Aus-Schalter
4. Lenkschalter (L/R)
5. Wahlschalter Ausleger
6. Wahlschalter Mast
7. Wahlschalter Drehen
8. Antrieb (langsam)
9. Antrieb (schnell)
10. Schlüsselschalter
11. Hupe 12. Multifunktions-
Display
