34
Funcionamiento
Antes de usar la plataforma de trabajo verifique lo siguiente:
Que se ha completado la inspección previa a la puesta en
marcha y de seguridad y que cualquier problema ha sido
corregido.
Que el operador ha sido debidamente formado en el
funcionamiento de la máquina.
Que el área de trabajo está libre de obstrucciones, hoyos,
desniveles o personas en el recorrido de la unidad.
Que la superficie puede soportar la carga de las ruedas.

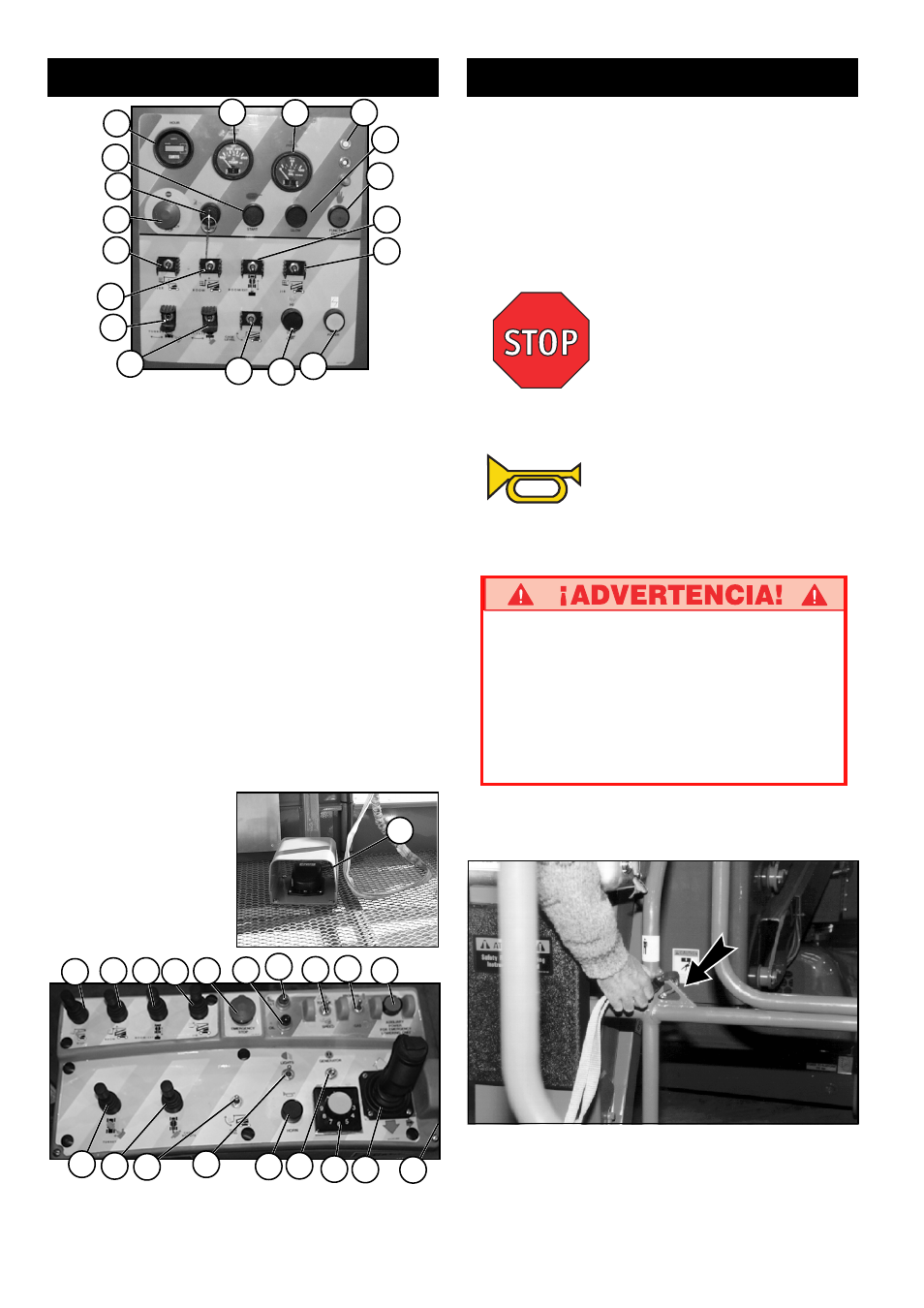

Consulte las Figuras 1 y 2 para ver la ubicación de los controles.
Parada de emergencia
En una emergencia, presione el botón de parada de emergencia
para detener todas las funciones, cualquiera sea el momento de la
operación.
Bocina
En cualquier momento de la operación, si es necesario dar una
advertencia sonora, presionar el botón de la bocina de servicio.
Si fuera necesario bajo la legislación nacional:
Utilice siempre un arnés de seguridad
autorizado colocado en el punto de anclaje de la
plataforma al desplazar o elevar la máquina (ver
Figura 4).
Colocar solo un arnés de seguridad en cada
punto de anclaje.
Controles e indicadores
Figura 2: Controles del chasis
Figura 5: Punto de anclaje típico
del arnés de seguridad
Figura 4: Controles de la plataforma
20. Elevar pluma
21. Extender pluma
22. Elevar brazo
23. Parada de emergencia
24. Rojo-temp. motor
25. Amarillo-inclinación
26. Velocidad alta/baja
27. Gas/prop. seleccionar luz
de bujía incandescente
28. Energía aux.
29. Rotar torreta
30. Rotar la jaula
31. Nivelar la jaula
32. Luz auxiliar
33. Bocina
34. Generador
35. Velocidad pluma
36. Palanca de control/
enclavamiento
37. Interruptor del contacto
38. Interruptor del pedal
1. Horómetro
2. Temp. del agua
3. Presión del aceite
4. Automático
5. Estrangulador, luz de la bujía
incandescente
6. Permitida
7. Arranque del motor
8. Interruptor del contacto
9. Parada de emergencia
10. Elevador
11. Extender pluma
12. Elevar brazo
13. Elevar pluma
14. Rotar torreta
15. Rotar la jaula
16. Nivelar la jaula
17. Velocidad alta/baja de la pluma
18. Energía auxiliar
19. Elevador
Figura 3: Interruptor
del pedal
29 30 31 32
33 34 35 36 37
19 20 21 22 23 24 25 26 28 27
38
17 18 16
3 4
6
5
2
12
11
7
8
9
10
13
14
15
1
