GEGENSTAND AB62 4WD DIESEL AB62 4WD BENZIN
Höhe
Max. Arbeitshöhe 20,7 m [68 ft.] 20,7 m [68 ft.]
Max. Arbeitsbühnenhöhe 18,9 m [62 ft.] 18,9 m [62 ft.]
Arbeitsbühnen-Einstiegshöhe 343 mm [13,5 in.] 343 mm [13,5 in.]
Ausgefahrene Höhe 9,1 m [30 ft.] 9,1 m [30 ft.]
Fahrbare Höhe 18,9 m [62 ft.] 18,9 m [62 ft.]
Horizontale Reichweite 10,7 m [35 ft.] 10,7 m [35 ft.]
Drehgestell-Schwenkbereich 360° kontinuierlich 360° kontinuierlich
Arbeitsbühnen-Schwenkbereich 180° 180°
Heckdrehkreis (verstaut) 0 0
Plattformarm Länge 1,9 m [6 ft. 4 in.] 1,9 m [6 ft. 4 in.]
Plattformarm Schwenkbereich 140° 140°
Innerer Wenderadius 2,5 m [8 ft.] 2,5 m [8 ft.]
Äußerer Wenderadius 5,5 m [18 ft.] 5,5 m [18 ft.]
Fahrgeschwindigkeit 6,8 km/h [4,25 mph] (schnell) 6,8 km/h [4,25 mph] (schnell)
(Ausleger verstaut, verfahren) 2,6 km/h [1,6 mph] (low) 2,6 km/h [1,6 mph] (low)
Fahrgeschwindigkeit (gehoben) 0,96 km/h (0,6 mph) 0,96 km/h (0,6 mph)
Steigfähigkeit 22° [40%] 22° [40%]
Maße (Ausleger in Ausgangsstellung)
Arbeitsbühnenfläche 1 m x 1,8 m [39 in. x 72 in.] 1 m x 1,8 m [39 in. x 72 in.]
Wahlweise: Plattform 2,4 m (8 ft.) 1 m x 2,4 m [39 in. x 96 in.] 1 m x 2,4 m [39 in. x 96 in.]
Höhe des Schutzgeländers 1,14 m [45 in.] 1,14 m [45 in.]
Fußbleche 0,15 m [6 in.] 0,15 m [6 in.]
Plattform-Höchstbelastung 227 kg [500 lbs.] 227 kg [500 lbs.]
Max. Personenzahl 2 2
Gewicht 10 614 kg [23 400 lbs.] 10 614 kg [23 400 lbs.]
Gesamthöhe 2,5 m [8 ft. 2 in.] 2,5 m [8 ft. 2 in.]
Gesamtlänge 8,2 m [oder 7,2 m min.] 8,2 m [oder 7,2 m min.]
[27 ft. oder 23 ft. 6 in. min.] [27 ft. oder 23 ft. 6 in. min.]
Gesamtbreite 2,3 m [7 ft. 7,5 in.] 2,3 m [7 ft. 7,5 in.]
Radstand 2,6 m [8 ft. 6 in.] 2,6 m [8 ft. 6 in.]
Bodenfreiheit 0,46 m (Mitte); 0,32 m (Achse) 0,46 m (Mitte); 0,32 m (Achse)
[18 in. (Mitte), 12,5 in. (Achse) [18 in. (Mitte), 12,5 in. (Achse)
Kraftquelle Perkins 704-30 GM 3.0 L
Systemspannung 12 VDC 12 VDC
Max. Hydraulikdruck 345 bar [5000 psi] 345 bar [5000 psi]
Betätigungsorgane Electric Proportional Electric Proportional
Reifen 19x15 NHS - 14 PR 19x15 NHS - 14 PR
Technische Daten*
*Änderung technischer Daten ohne vorherige Mitteilung vorbehalten.
Bezüglich kompletter Ersatzteil- und Wartungsangaben siehe das
Wartungshandbuch.

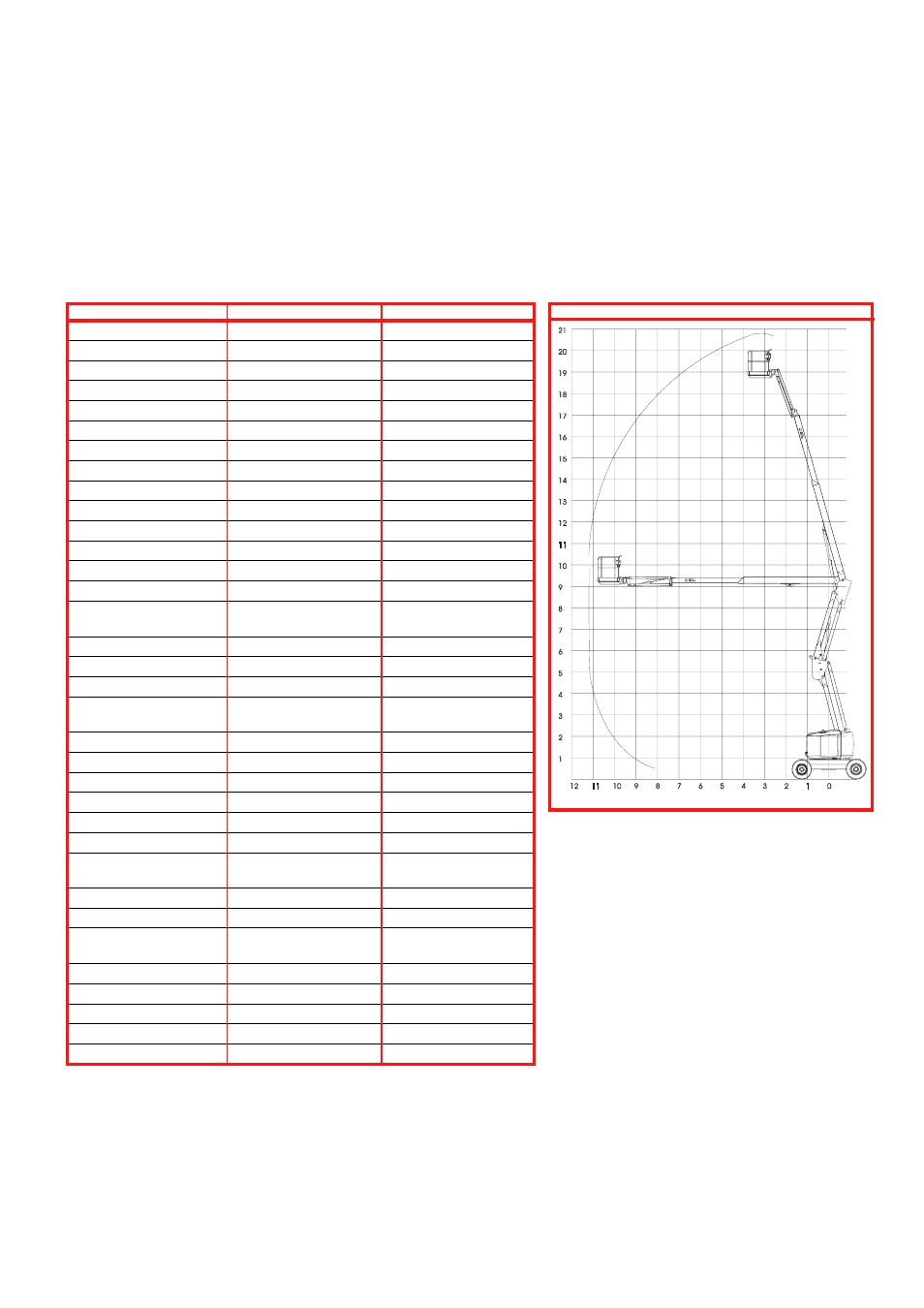

REICHWEITENDIAGRAMM
ABMESSUNGEN IN METER
