Montage eines Keramikkolben-
kopfes auf den Antrieb REGLO-CPF
Assembly parts from ISMATEC
1 REGLO-CPF drive
2 Coupling completely
assembled
3 Mounting plate
4 Countersunk head-screws
(4 pcs.)
5 Allan key 2.5 mm
from FMI
a CPF pumphead
(RH00, RH0, RH1)
b Screws (2 pieces)
c Serrated lock washers
(2 pieces) Pièces d‘installation d‘ISMATEC
1 Moteur REGLO-CPF
2 Pièce d'accouplement
assemblée
3 Plaque de fixation
4 Vis à tête conique (4 pièces)
5 Clé pour vis à six pans 2.5 mm
de FMI
a Tête de pompe
(RH00, RH0, RH1)
b Vis (2 pièces)
c Rondelles (2 pièces)
Montageteile von ISMATEC
1 Antrieb REGLO-CPF
2 Kupplungsstück
zusammengebaut
3 Montageplatte
4 Senkschrauben (4 Stk.)
5 Innen-Sechskantschlüssel
2.5 mm
von FMI
a CPF Pumpenkopf
(RH00, RH0, RH1)
b Schrauben (2 Stk.)
c Fächerscheiben (2 Stk.)

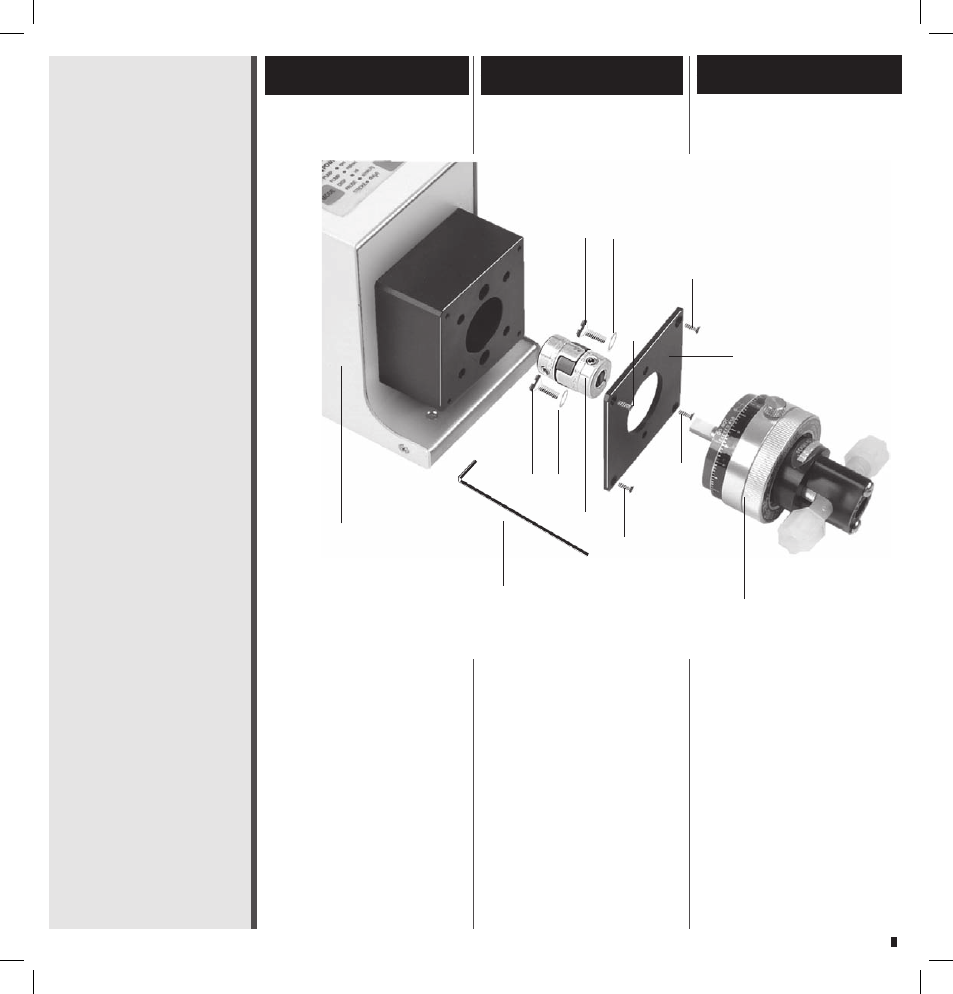

Mounting a ceramic piston pump-
head on the REGLO-CPF drive Montage d‘une tête de pompe à piston ro-
tatif en céramique sur le moteur REGLO-CPF
