6 BRIGGSandSTRATTON.COM
Installation
Déballage
Vérification de la livraison
Après avoir enlevé le carton, examinez avec soin les éléments du
commutateur de transfert automatique pour tout dommage subi
durant l'expédition.
IMPORTANT: Au moment de la livraison, si vous remarquez des
dommages ou des pièces manquantes, demandez au livreur de
noter tous les dommages sur la facture de fret et d'apposer sa
signature dans l'espace réservé à cet effet. Après la livraison, si
vous remarquez des pièces manquantes ou des dommages, mettez
les pièces endommagées de côté et communiquez avec le
transporteur pour connaître les procédures de réclamation. Les
pièces manquantes ou endommagées ne sont pas garanties.
Contenu de la boîte
• Commutateur de transfert automatique
• Manuel de d'installation et l'utilisation
Isolation des Circuits Essentiels
Les charges électriques essentielles sont les charges qui seront
alimentées par le groupe électrogène. Les charges essentielles sont
regroupées et branchées au boîtier du commutateur de transfert
automatique.
À L'INSTALLATEUR: Consultez le propriétaire du groupe
électrogène afin d'établir sa "Sélection des Circuits Essentiels", telle
que décrite dans le manuel d'utilisation.
Assurez-vous que la charge totale des circuits sélectionnés
qu'alimentera le commutateur de transfert est inférieure à la
capacité nominale de la génératrice.
Les exigences suivantes s'appliquent à ce type de système d'isolation:
• Le commutateur de transfert automatique est installé après le
panneau de distribution principal.
• La charge nominale du commutateur de transfert automatique
est de 50 Ampères. Il s'agit de la limite de charge pour les
charges essentielles.
Tout le câblage doit être conforme au national de l'électricité, ainsi
qu'aux codes provinciaux ou locaux.

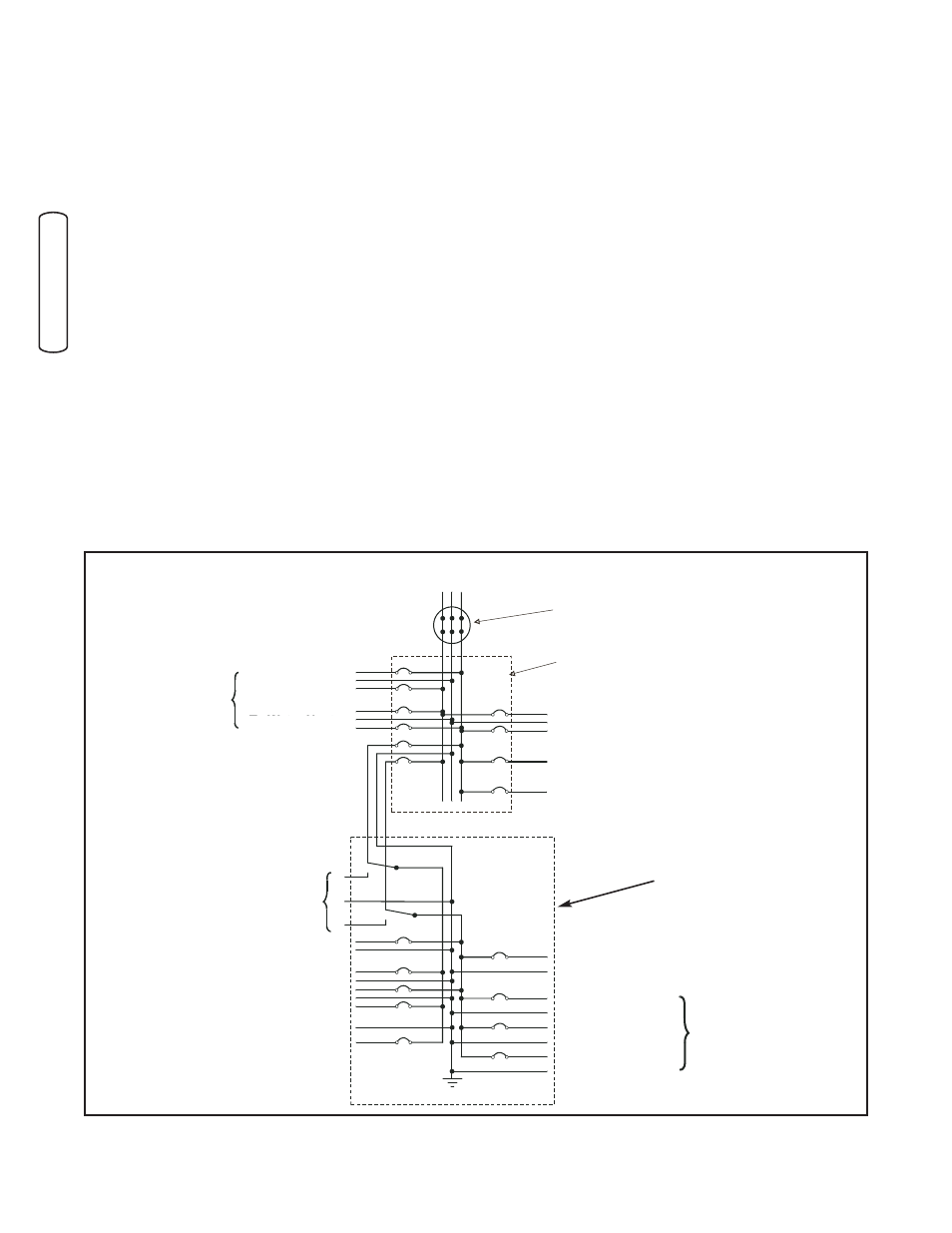

L'illustration montre le groupe électrogène et assume que l'édifice
est alimenté en courant monophasé de 120/240 volts.
Vers L'électricité de Service
Wattmètre
Panneau de Distribution Principal
Vers le Climatiseur (240V)
Vers les Autres Circuits (120V)
Vers la Cuisinière
Vers le Chauffe-eau
240V
Vers le Groupe Électrogène
Briggs & Stratton
120V Vers le Four à Micro-ondes
120V Vers la Salle de Bain
240V Vers la Pompe Submersible
120V Vers la Pompe de Puisard
Neutre
120V
Vers le Ventilateur
de Fournaise
Vers le Circuit
d'Éclairage
Vers le Réfrigérateur
120V Vers le Congélateur
Commutateur de Transfert
Automatique (en position normale)
