7
Español
Instrucciones de Montaje
El conectador automático modelo 01917 está encerrado en
una caja tipo 1 NEMA, que es adecuada para uso en
interiores y a la intemperie. El conectador automático está
encerrado en una caja tipo 3R según NEMA, que es
adecuada para uso en interiores y a la intemperie.
Las directrices para el montaje de conectador automático
incluyen:
• El conectador automático modelo 01918 se debe
instalar con elementos de fijación de tipo 3R NEMA,
como mínimo, para conexiones de conducción.
• Instale el conmutador sobre una estructura de soporte
firme y resistente.
• Para evitar distorsiones en el conmutador, nivele la
unidad si es necesario. Puede hacerlo colocando
arandelas entre el compartimiento del conmutador y la
superficie de montaje.
• NUNCA instale el conmutador en un lugar en el cual
pueda producirse el goteo de alguna sustancia
corrosiva en el compartimiento.
• Proteja permanentemente al conmutador contra
humedad excesiva, polvo, suciedad, pelusas, arenilla
para construcción y vapores corrosivos.

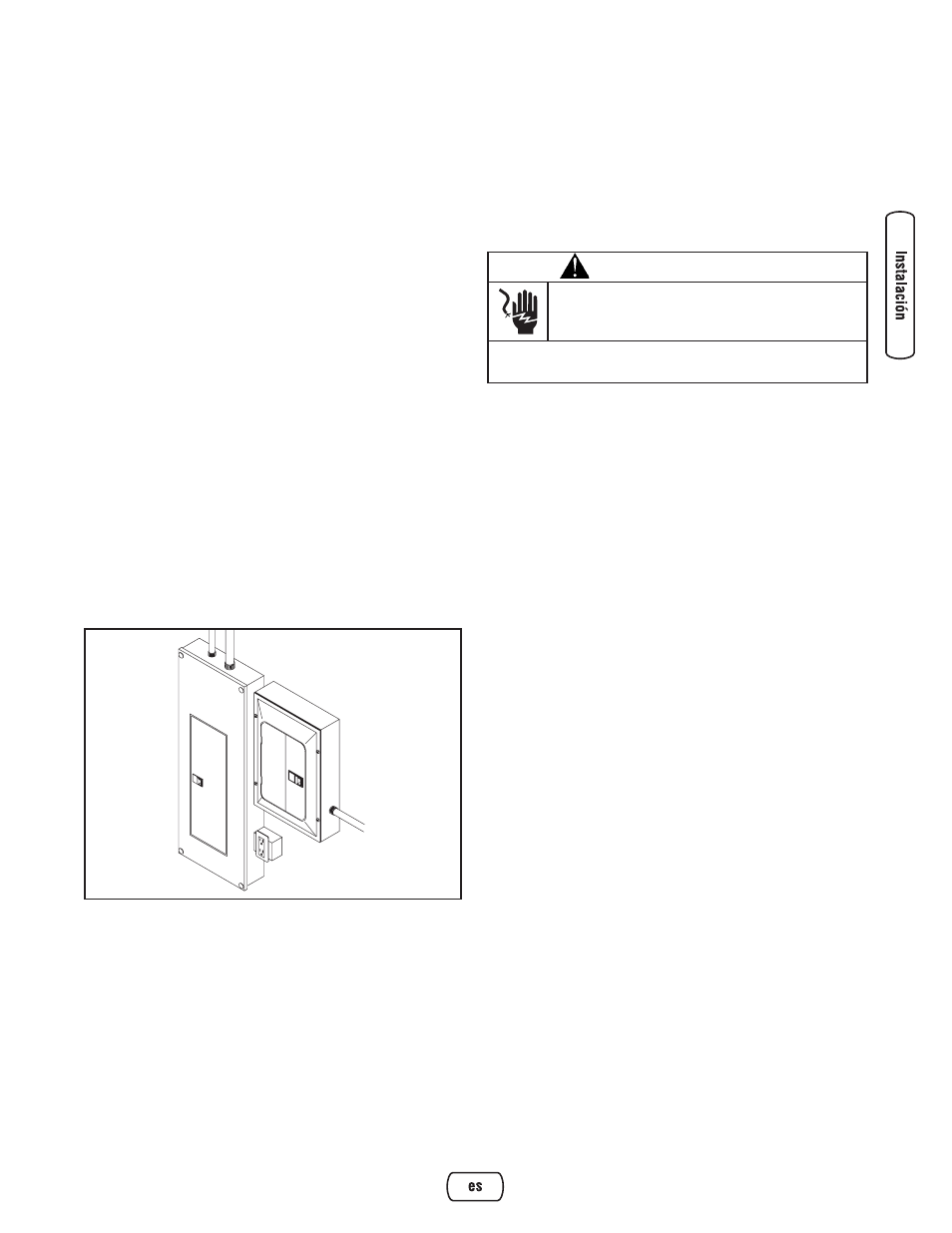

Se ilustra un Conmutador de transferencia de energía
automático típico. Antes de iniciar el proceso de instalación
del sistema, analice los cambios y sugerencias de
diagramación con el propietario de la unidad.
Interconexiones de Cableado de Energía
Todo el cableado debe tener el tamaño adecuado, debe estar
correctamente soportado y debe tener aislamientos de
calidad aprobada. También debe estar protegido mediante un
conducto aprobado por el NEC.
Realice las conexiones siguientes entre el conectador, el
panel principal de distribución y el generador (de la página
siguiente).
1. Conecte los conductores de suministro de energía de la
compañía proveedora desde un interruptor bipolar
instalado en el panel de distribución principal a los
terminales del conmutador de transferencia marcados
como "UTILITY CONNECTION" (conexión a la compañía
proveedora de electricidad). Utilice un interruptor de
potencia de 50 Amperios. Asegúrese de que el
interruptor esté en la posición OFF.
2. Conecte la puesta a tierra de la compañía proveedora
de electricidad a la barra conductora "GND" (tierra) del
conmutador de transferencia.
3. Conecte el neutro del panel de distribución principal al
terminal del conectador con la marca "NEUTRAL"
(neutro).
4. Conecte los terminales de alimentación del generador
desde el panel de control del generador hasta los
terminales del conectador con la marca "GENERATOR
CONNECTION" (conexión del generador).
5. Conecte el neutro del generador desde el panel de
control hasta el terminal del conectador con la marca
"NEUTRAL".
6. Conecte el terminal "GND" (tierra) desde el panel de
control hasta el terminal del conectador con la marca
"GND" (tierra).
7. Conecte los terminales de detección de tensión de la
red pública del generador a los terminales de detección
de tensión de la red pública del conectador.
8. Apriete de todas las conexiones de los cables y
elementos de fijación al par adecuado.
Conmutador de
Transferencia
Automático
Panel de
Distribución
Principal
• Si no se respeta esta indicación pueden producirse lesiones,
daños y/o fallos de funcionamiento del equipo.
Los cables de baja tensión no se pueden
instalar en el mismo conducto que los cables de
suministro de energía.
ADVERTENCIA
