6 BRIGGSandSTRATTON.COM
Instalación
Desempaque
Inspección al Momento de la Entrega
Luego de retirar la caja, inspeccione cuidadosamente el los
componentes del conmutador de transferencia de energía
automático para detectar cualquier daño que pudiera haber ocurrido
durante el traslado.
IMPORTANTE: Si en el momento de la entrega se detecta alguna
pérdida o daño, solicite a la persona o personas encargadas de la
entrega que dejen debida constancia en la nota de entrega y que
firmen debajo de la nota del consignador donde se informa acerca de
la pérdida o daño. Si la pérdida o el daño se detecta después de la
entrega, separe los materiales dañados y póngase en contacto con el
transportista para llevar a cabo los procedimientos de reclamo. Las
piezas perdidas o dañadas no están garantizadas.
Contenido de la Caja
• Conmutador de transferencia de energía automático
• Manual de instalación y operario
Aislamiento de los Circuitos Fundamentales
Las cargas eléctricas fundamentales son aquellas que serán
alimentadas mediante el Sistema de Generador Doméstico. Las
cargas fundamentales se agrupan y se conectan dentro del
compartimiento del conmutador de transferencia automático.
AL INSTALADOR: Consulte con el propietario del Sistema de
Generador Doméstico para analizar la "Selección de los Circuitos
Fundamentales", descrita en el manual del propietario.
Asegúrese de que el total de los circuitos de carga seleccionados
para ser alimentados por este conmutador de transferencia se
encuentre dentro de la capacidad nominal del generador.
Los siguientes requisitos se aplican a este tipo de sistema de
aislamiento:
• El conmutador de transferencia automático se instala después
de instalar el panel de distribución principal.
• El conmutador de transferencia automático tiene un valor
nominal de carga de 50 Amperios. Este es el valor nominal
máximo para las cargas fundamentales.
Todas las conexiones de cableado deben cumplir con lo establecido
en el nacional, todos los códigos locales y estatales.

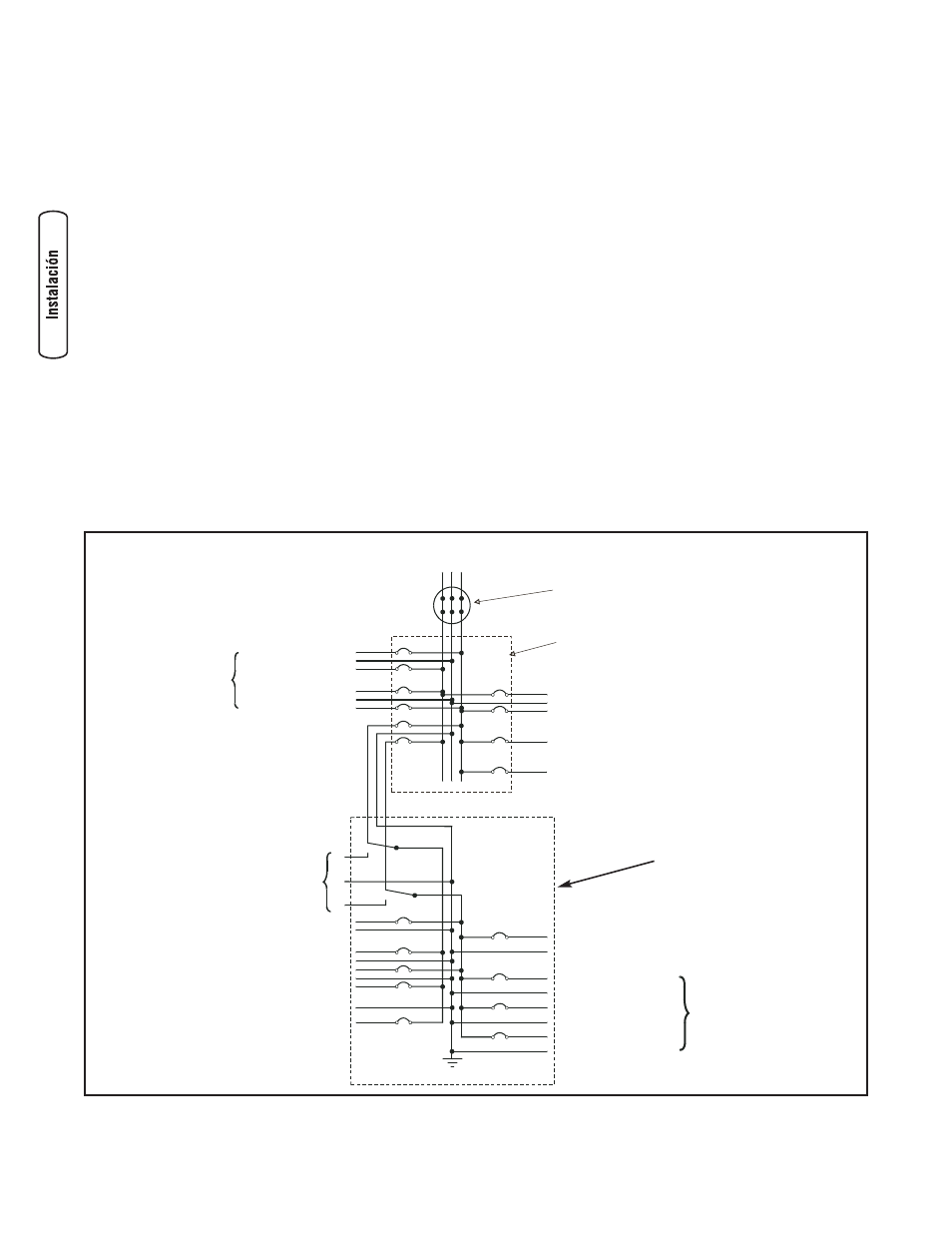

La ilustración muestra el Sistema de Generador Doméstico y
supone que la compañía proveedora de electricidad entrega
120/240 Voltios, con corriente monofásica.
A la Energía de la Compañía Proveedora de Electricidad
Vatímetro
Panel de Distribución Principal
Al Acondicionador de Aire (240V)
A Otros Circuitos (120V)
A la Cocina
Al Calentador de
Agua
240V
A la Unidad de Generador
Doméstico Briggs & Stratton
120V Al Horno de Microondas
120 V Al Cuarto de Baño
240V A la Bomba de Pozo
120V A la Bomba de Sumidero
Neutro
120V
Al Soplador de
Caldera
A las Luces
Al Refrigerador
120V Al Freezer
Conmutador de Transferencia
Automático (en posición normal)
