Bosch 400 Series XPR - Manual (Page 46)

46
1
1
2
5
3
10
10
16
17
18
19
20
25
25
22
24
23 25
25
30
28
27
24
4

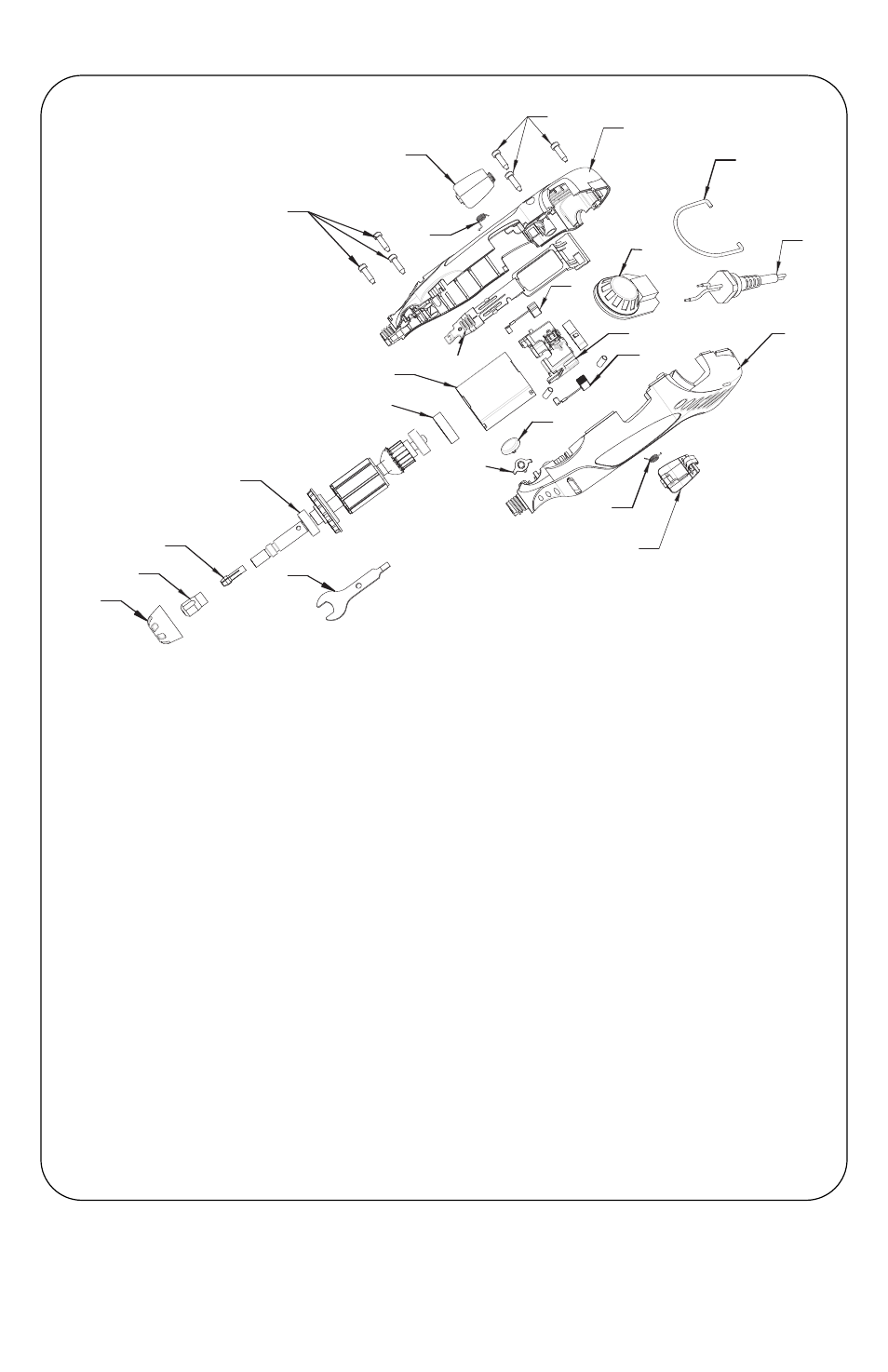

PIÈCES DÉTACHÉES ET DIAGRAMME
Légende No de réf. Description
1 2610920980 Mécanisme de blocage et
ressort de la bague de serrage
2 2610920701 Boîtier électrique
3 2610920702 Armature et palier
4 2615990962 Clé
5 2615294041 Cordon
10 2610920705 Ressort de brosse (paire)
16 2610920709 Porte-brosse
17 2610920972 Collet Lock & Spring
18 2610922763 Écrou de la bague de serrage
19 2615110480 Bague de serrage de 1/8 po (dans l'outil)
20 2610920710 Interrupteur
22 2610914379 En Caoutchouc Palier Chemise
23 2610920718 Dispositif de suspension
24 2615294035 Vis (individuelles)
25 2610921563 Porte de brosse (paire)
27 2610920716 Capuchon
28 2610920711 Commande de vitesse
30 2610920717 Capuchon du boîtier
