32

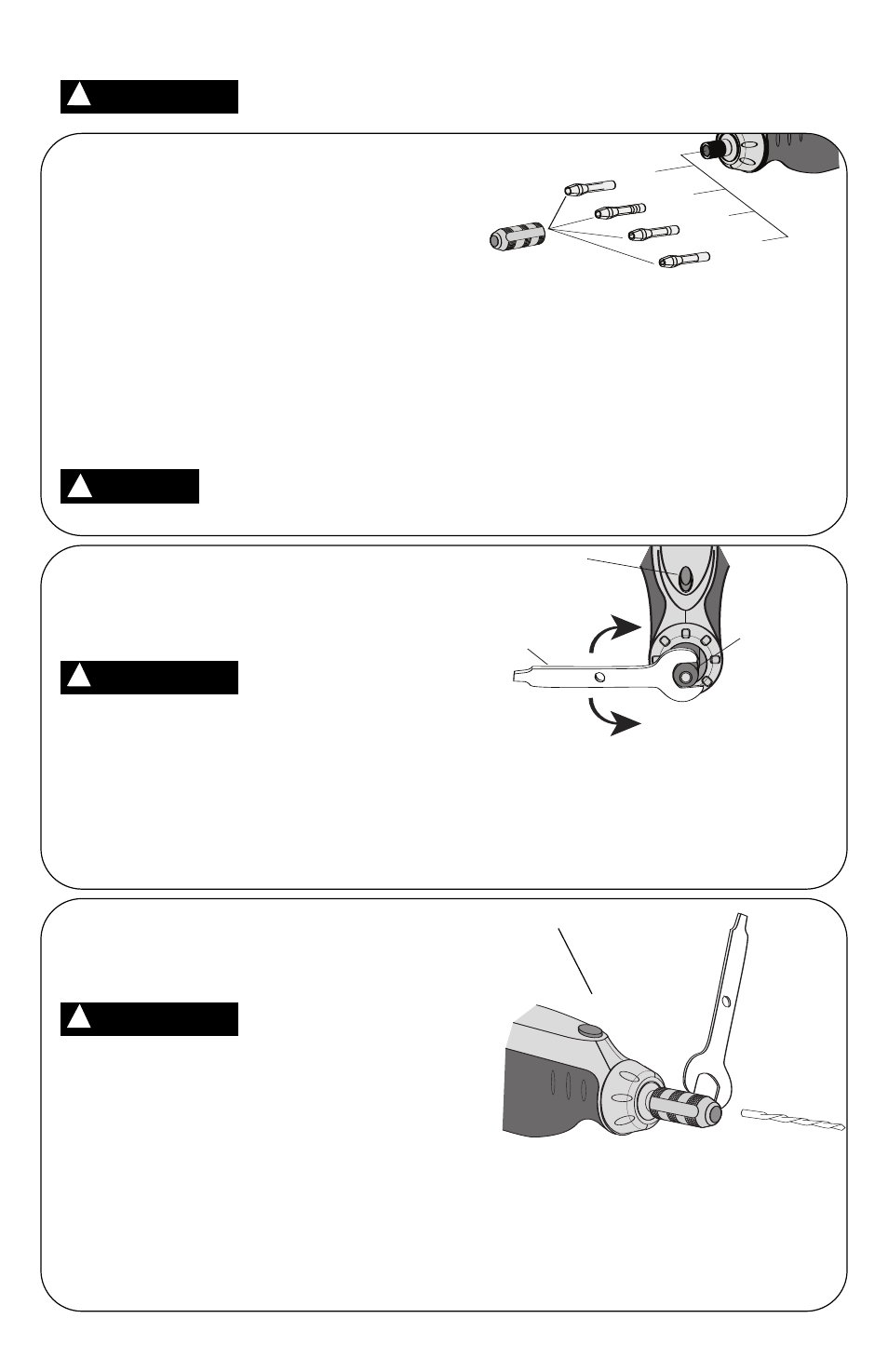

Bouton de
blocage de l'arbre
Clé (serrage
de la bague)
Pour serrer
Pour desserrer
Écrou de la
bague de serrage
1/8" (480)
3/32" (481)
1/16" (482)
1/32"(483)
Écrou de la
bague de
serrage
Utilisez toujours la bague de serrage qui correspond au diamètre de tige
de l'accessoire que vous envisagez d'utiliser. N'essayez pas d'introduire
de force une tige de plus grand diamètre dans une bague de serrage.
ASSEMBLAGE
Débranchez toujours l'outil rotatif avant de changer des acces-
soires ou des bagues ou d'effectuer une maintenance sur l'outil..
Bagues de serrage
Les accessoires Dremel™ disponibles pour
l'outil rotatif sont proposés avec des tailles de
tiges différentes.
Quatre dimensions de bagues sont pro-
posées pour accommoder les différents
diamètres de tiges. Les dimensions des
bagues sont indiquées par les anneaux à
l'arrière de la bague :
• La bague de 1/32 po (0,7 mm) a un
anneau (no 483)
• La bague de 1/16 po (1,6 mm) a deux
anneaux (no 482)
Changement de bague de serrage
1. Appuyez sur le bouton de blocage de
l'arbre et tournez l'arbre à la main
jusqu'à ce qu'il s'enclenche.
N'actionnez pas le
bouton de blocage
de l'arbre pendant que l'outil rotatif fonc-
tionne.
2. Une fois le bouton de blocage de l'arbre
enclenché, desserrez et retirez l'écrou
de la bague de serrage. Utilisez la clé de
serrage au besoin.
3. Retirez la bague de serrage en tirant
pour la dégager de l'arbre.
ATTENTION
!
Changement d'accessoires
1.Appuyez sur le bouton de blocage de l'arbre
et tournez l'arbre à la main jusqu'à ce qu'il
s'enclenche.
N'actionnez pas le bou-
ton de blocage de l'ar-
bre pendant que l'outil rotatif fonctionne.
2. Une fois le bouton de blocage de l'arbre
enclenché, desserrez (sans retirer) l'écrou
de la bague de serrage. Utilisez la clé de
serrage au besoin.
3. Insérez la tige du foret ou de l'accessoire à
fond dans la bague de serrage.
4. Le bouton de blocage de l'arbre étant
enclenché, serrez des doigts l'écrou de la
bague jusqu'à ce que la tige du foret ou de
l'accessoire soit saisie par la bague.
REMARQUE : Veillez à lire les instruc-
tions fournies avec votre accessoire
Dremel™ pour toute information supplé-
mentaire sur son mode d'emploi.
AVERTISSEMENT !
AVERTISSEMENT !
AVERTISSEMENT !
• La bague de 3/32 po (0,7 mm) a trois
anneaux (no 481)
• La bague de 1/8 po (3 mm) n'a aucun
anneau (no 480)
REMARQUE : Il est possible que certains kits
d'outils rotatifs n'incluent pas les quatre tailles
de bague. Les bagues sont également pro-
posées séparément.
4. Installez la bague de serrage de la taille
appropriée à fond dans l'arbre et réin-
stallez l'écrou de la bague en le serrant
des doigts. Ne serrez pas l'écrou à fond
lorsqu'aucun foret ou accessoire n'est
installé.
Bouton de blocage de l'arbre
