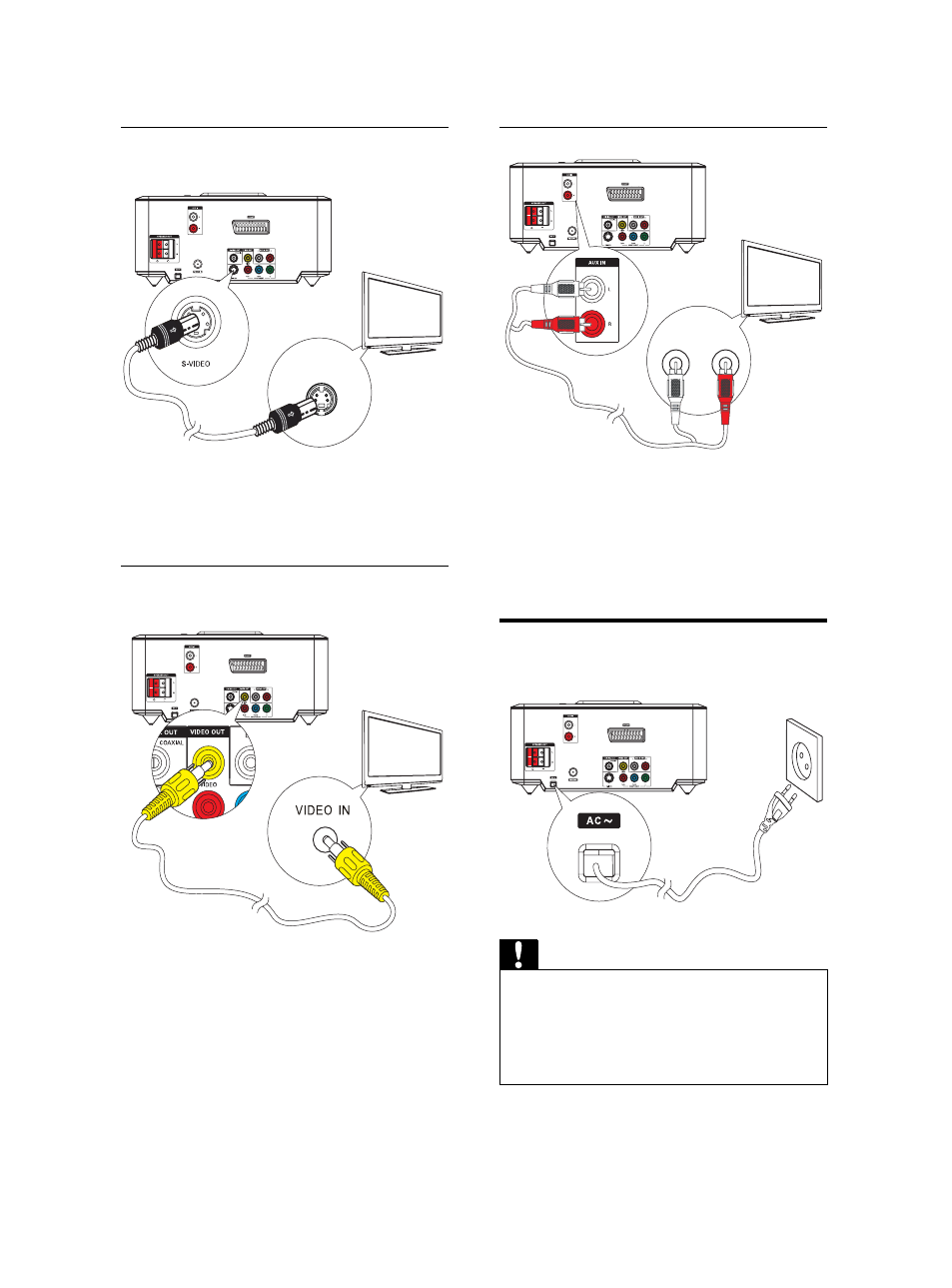

Collegamento dei cavi audio
1
Per riprodurre l’audio del televisore
mediante l’unità, collegare i cavi audio
(rosso/bianco - non forniti):
alle prese • AUX L/R sull’unità.
alle prese di uscita audio sul TV. •
Collegamento
dell’alimentazione
Attenzione
Rischio di danni al prodotto! Assicurarsi che •
la tensione dell’alimentazione corrisponda a
quella indicata sul retro o sul fondo dell’unità.
Prima di collegare il cavo di alimentazione
•
CA, accertarsi di aver eseguito tutti gli altri
collegamenti.
1
Collegare il cavo di alimentazione CA alla
presa di corrente.
TV
L AUDIO OUT R
Opzione 3: collegamento tramite
S-Video
1
Collegare un cavo S-Video (non fornito):
Alla presa • S-Video sull’unità.
alla presa • S-Video sul TV.
Opzione 4: collegamento tramite
CVBS
1
Collegare il cavo Composite Video in
dotazione:
alla presa • VIDEO OUT sull’unità.
alla presa di ingresso video sul •
televisore.
TV
S-VIDEO IN
TV
