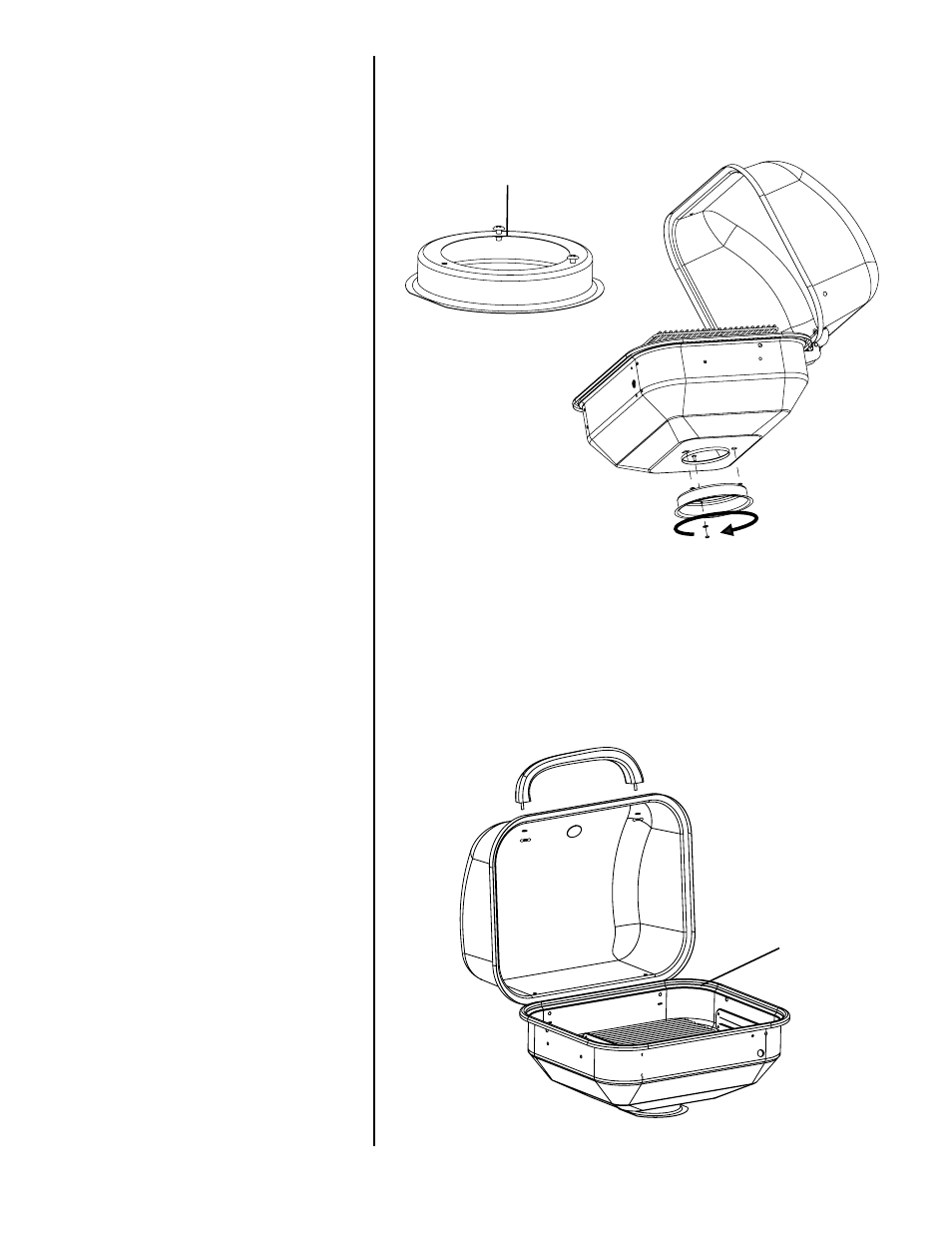

Paso 9
Para conectar el anillo de apoyo para
la bandeja para cenizas al fondo del
cuerpo de parrilla, alinea las cabezas
de los dos pernos M5 X 12mm ya
juntos al anillo de apoyo para la
bandeja para cenizas con los hoyos
al fondo del cuerpo de parrilla. Gire el
anillo contra-tiempo y asegure con un
perno M5 X 12mm, una arandela M6
y una tuerca M5 como mostrado.
Paso 10
Conecte la agarradera de la parrilla a
la campana usando dos arandelas
M6 y dos tuercas de ala M5 .
Anillo de Apoyo para
Bandeja para Cenizas
Asemblaje
de Parrilla
