35
Prima del montaggio
In caso di funzionamento a scarico
d'aria,
è opportuno montare una valvola
antiriflusso, qualora questa non sia già
disponibile nel tubo di scarico dell'aria o
nella cassetta murale.
Se all'apparecchio non è acclusa una
valvola antiriflusso, questa può essere
acquistata nel commercio specializzato
(vedi capitolo "Accessori speciali" nelle
istruzioni per l'uso).

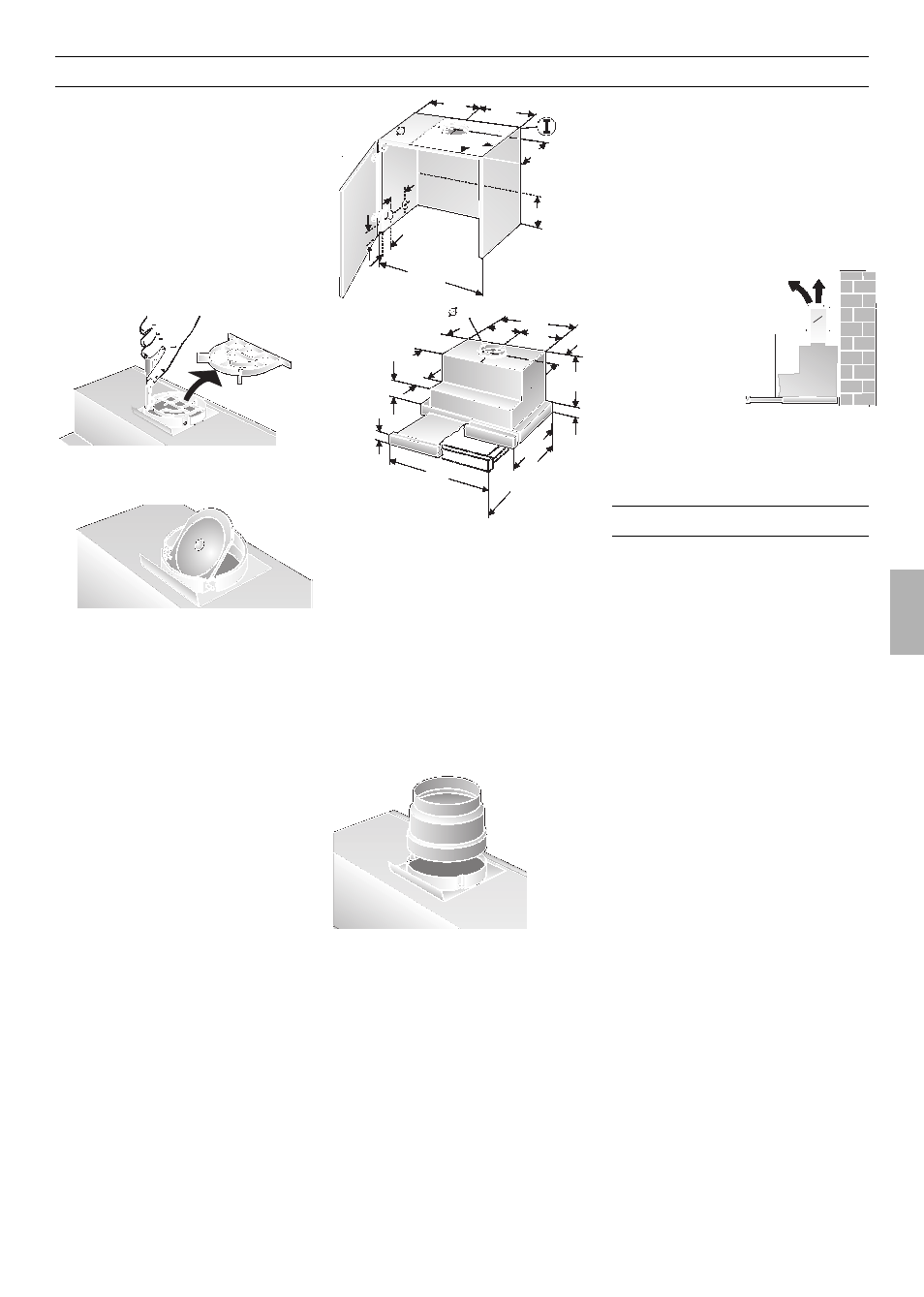

Montaggio della valvola antiriflusso:
1. Ritagliare la griglia di sicurezza nel
manicotto dell'aria.
2. Inserire la valvola antiriflusso
nell'apertura di supporto del manicotto
dell'aria.
Se lo scarico viene fatto passare
attraverso il muro esterno,
si dovrebbe
utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa
aspirante:
q
Tubo di scarico corto, liscio.
q Il minor numero possibile di gomiti di
tubo.
q Diametri di tubi possibilmente grandi
(ideale l 120 mm ) e grandi gomiti.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
21
32
600
17
0
133
287
313
195
250
q Tubi tondi:
consigliamo
un diametro interno di minimo 120 mm.
q I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi con
diametro interno di 100/120 mm.
Essi non dovrebbero presentare forti
deviazioni.
l
100 mm ca. 0 78 cm 2
l
120 mm ca. 113 cm 2
Nel caso di diametro di tubo diversi:
q
Impiegare il nastro di tenuta.
q Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Aria di scarico verso l'alto:
q A questo scopo praticare un'apertura
nella parte superiore del pensile, con
scanalatura per il cavo di allacciamento
elettrico.
– La sagoma
O
I
è acclusa –.
mind. 30
115
80
18
5
120
512
243
269
90
250
32
2
8
0
598
2
8
0
-4
4
3
Aria di scarico direttamente verso
dietro:
– Nei limiti del pensile –.
q
A questo fine praticare un'apertura nella
parete posteriore del pensile, con
scanalatura per il cavo di allacciamento
elettrico.
Attacco per tubo dell'aria di scarico
da l 100 mm:
q Ritagliare la griglia di sicurezza
nell'uscita dell'aria.
q Fissare il manicotto di riduzione
(accluso, oppure in vendita nel
commercio specializzato) sull'uscita
dell'aria.
ṇ
Potete acquistare
presso il fornitore
specializzato
il set
di montaggio
completo.
Trovate i relativi
numeri degli acces-
sori nelle istruzioni
per l'uso.
O
100
120
Attacco per tubo dell'aria di scarico
da l 120 mm:
q Ritagliare la griglia di sicurezza
nell'uscita dell'aria.
Funzionamento a ricircolo d'aria
q Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
Allacciamento elettrico
La cappa aspirante deve essere collegata
solo ad una presa di corrente con contatto
di terra, installata secondo le norme.
Disporre la presa con contatto di terra se
possibile direttamente sul pensile o nelle
sue immediate adiacenze.
Dati elettrici:
da vedere sulla targhetta del modello dopo
lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
ṇ
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
1,30 m.
In caso di necessità di allacciamento
fisso:
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.
