29

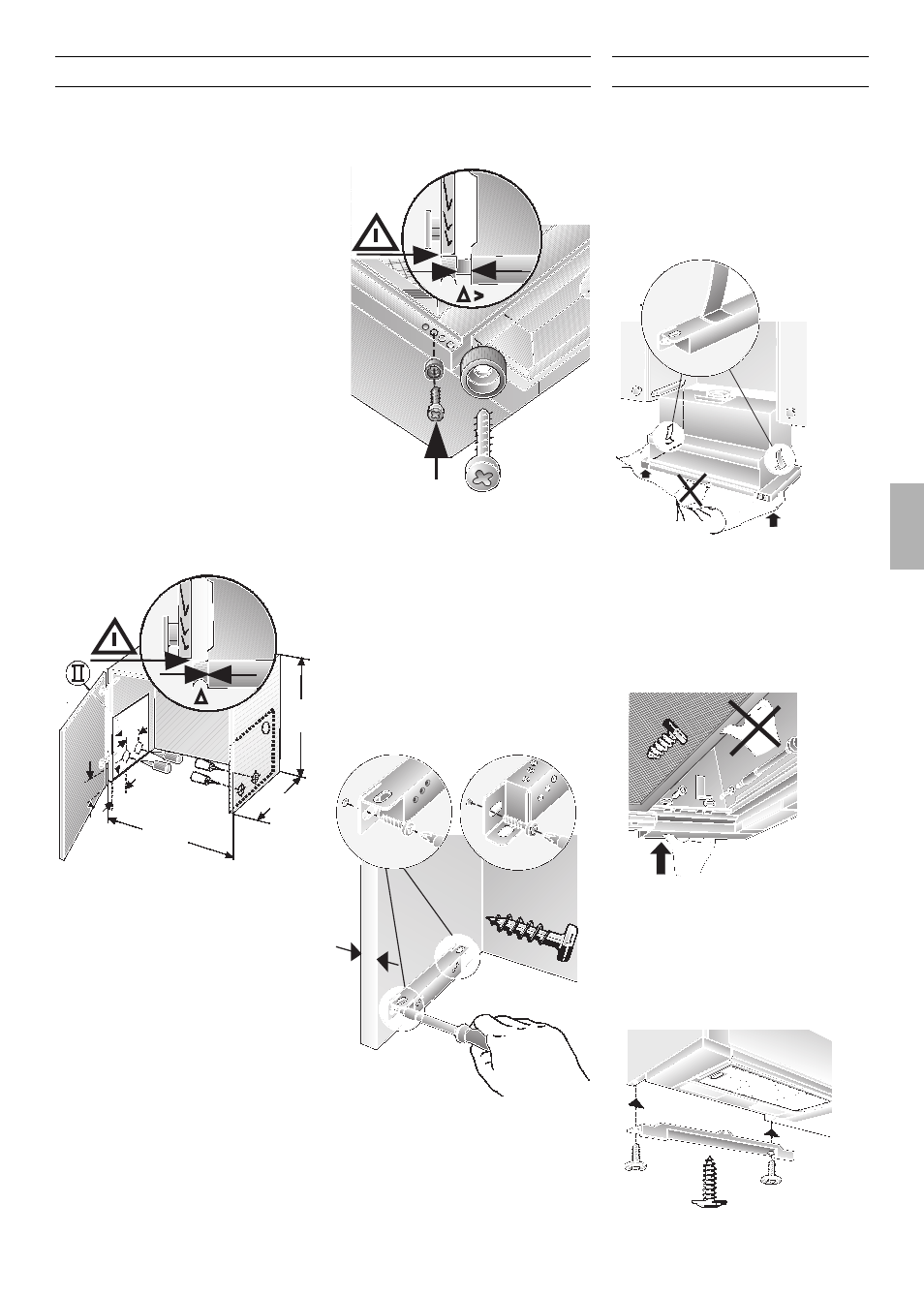

Voorbereiden bovenkast
ṇ
Minimumafstand tussen de kookzones
of branders en de afzuigkap van 650 mm
(bij gasfornuis) of 430 mm. (bij elektrisch
fornuis) in acht nemen.
Deze afzuigkap
is bedoeld om te worden
ingebouwd in een bovenkast met de
volgende afmetingen:
Breedte: 600 mm
Diepte: 280 tot 350 mm
Hoogte: min. 300 mm
Voorbereiden:
1. Kastbodem, indien aanwezig,
verwijderen.
ṇ
De stabiliteit van de kast moet zijn
gewaarborgd.
2.
Zowel rechts als links twee
bevestigingspunten aan de binnenzijden
van de kast aftekenen en met een priem
insteken.
Wanneer er wordt geboord:
l
2 mm – max. 10 mm diep.
Let op:
q Voor het aftekenen van de
bevestigingspunten de meegeleverde
sjabloon
O II gebruiken
.
q De bevestigingspunten op de sjabloon
zijn zo bepaald dat een 20 mm dikke
handgreeprand aansluitend op de kast
kan worden gemonteerd.
q De positie van de handgreeprand
(maat ∆) kan met behulp van een aans-
lag naar voren worden verplaatst.
21
32
600
17
0
280-350
mind
300.
=0
0
Bij kastdiepten van meer dan 280 mm
kan het apparaat naar achteren worden
verplaatst,
. . . wanneer de lichtlijst van de inbouw-
. . . keuken naar achteren is verplaatst.
. . . wanneer de handgreeprand meer
. . . dan 20 mm dik is.
Hiervoor legt u de sjabloon O II verder
naar achteren.
3.
De meegeleverde bevestigingsstrips
uitlijnen en vastschroeven.
ṇ
De dikte van de kastzijwanden (16 mm
of 19 mm) in acht nemen. Maat X.
ṇ
Als de inwendige diepte van de kast
kleiner is dan 280 mm, dan moet de
achterwand over een hoogte van 250 mm
worden verwijderd.
X
x=16mm x=19mm
Inbouwen in de bovenkast
4.
Het uitschuifbare gedeelte tot aan de
aanslag naar buiten trekken.
5.
Ter bevestiging van de afzuigkap de
twee schroeven links en rechts
aanbrengen, maar niet helemaal
vastschroeven. Daartoe de afzuigkap
iets optillen.
6. De afzuigkap uitlijnen in de kast en vast-
schroeven.
1. De filterhouder verwijderen (zie de
gebruiksaanwijzing).
2. De kastdeuren uitlijnen als het scharnier
niet meer toegankelijk is na het
monteren van de afzuigkap.
3.
De afzuigkap van onderaf in de kast
tillen en omhoog drukken totdat de
montagehulpstukken links en rechts
vastgeklemd zitten.
7.
De elektriciteitskabel door de opening in
de bovenkast voeren en de afvoer aan-
brengen.
8.
De elektrische aansluiting tot stand
brengen.
9.
Wandbekleding indien nodig op de juist
lengte brengen (bijv. afzagen) en
vastschroeven tegen de bovenkast.
