- 40 -

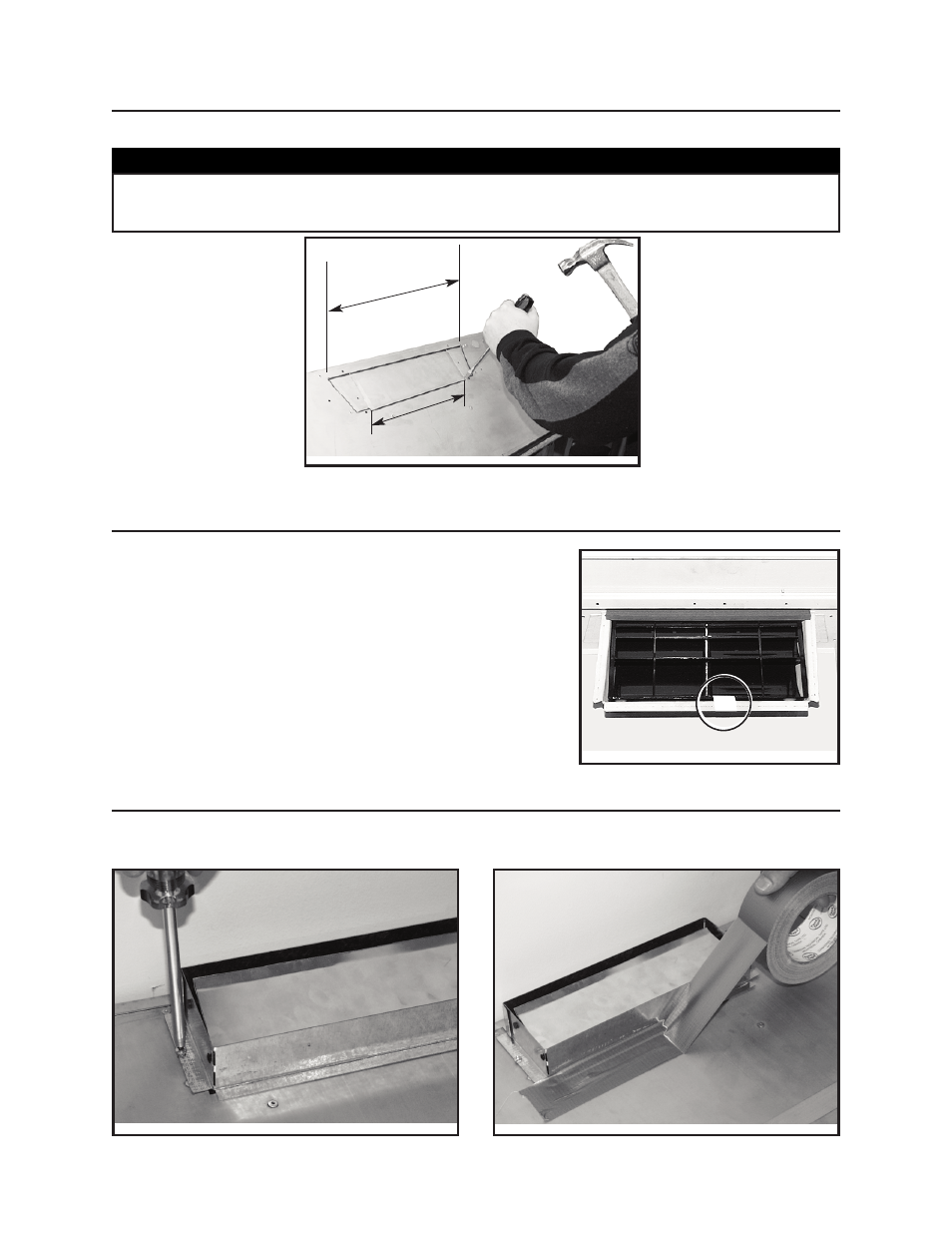

11. INSTALE EL DESVIADOR (VENTILADOR INTERIOR)
Instale el desviador tal como ilustrado.
NOTA: Para que el desviador no se salga de la bandeja de conexión,
ponga un poco de cinta en la base del desviador una vez
introducido en la apertura de la bandeja de conexión (viene
con los ventiladores P5 y P8).
Cuando está correctamente instalado, el desviador sobresale
aproximadamente 1/8’’ de la bandeja de conexión.
HD0087
12. INSTALE EL ADAPTADOR (VENTILADOR INTERIOR)
Utilizando los dos (2) tornillos n.° 6 x 1/2’’, instale el adaptador encima de la bandeja de conexión. Retire la cinta de
la solapa del adaptador. Luego selle el adaptador y la bandeja de conexión con una cinta adhesiva a conducto.
HD0005 HD0006
10. ROMPA LA ABERTURA (VENTILADOR INTERIOR)
En la placa del ventilador, rompa la abertura de salida de aire. Ver la foto de abajo.
PRECAUCIÓN
Cuando utilice el ventilador P5, retire la pieza desmontable de 10’’ de anchura (pieza más
pequeña). Si utiliza un ventilador P8, retire la pieza desmontable correspondiente al conducto
instalado (adaptador/rejilla de 10’’ó 14’’).
Retire la apertura de la pieza desmontable de la bandeja de conexión
HD0077
Pieza desmontab
le
de 14’
’
Pieza desmontab
le
de 10’
’
