- 22 -

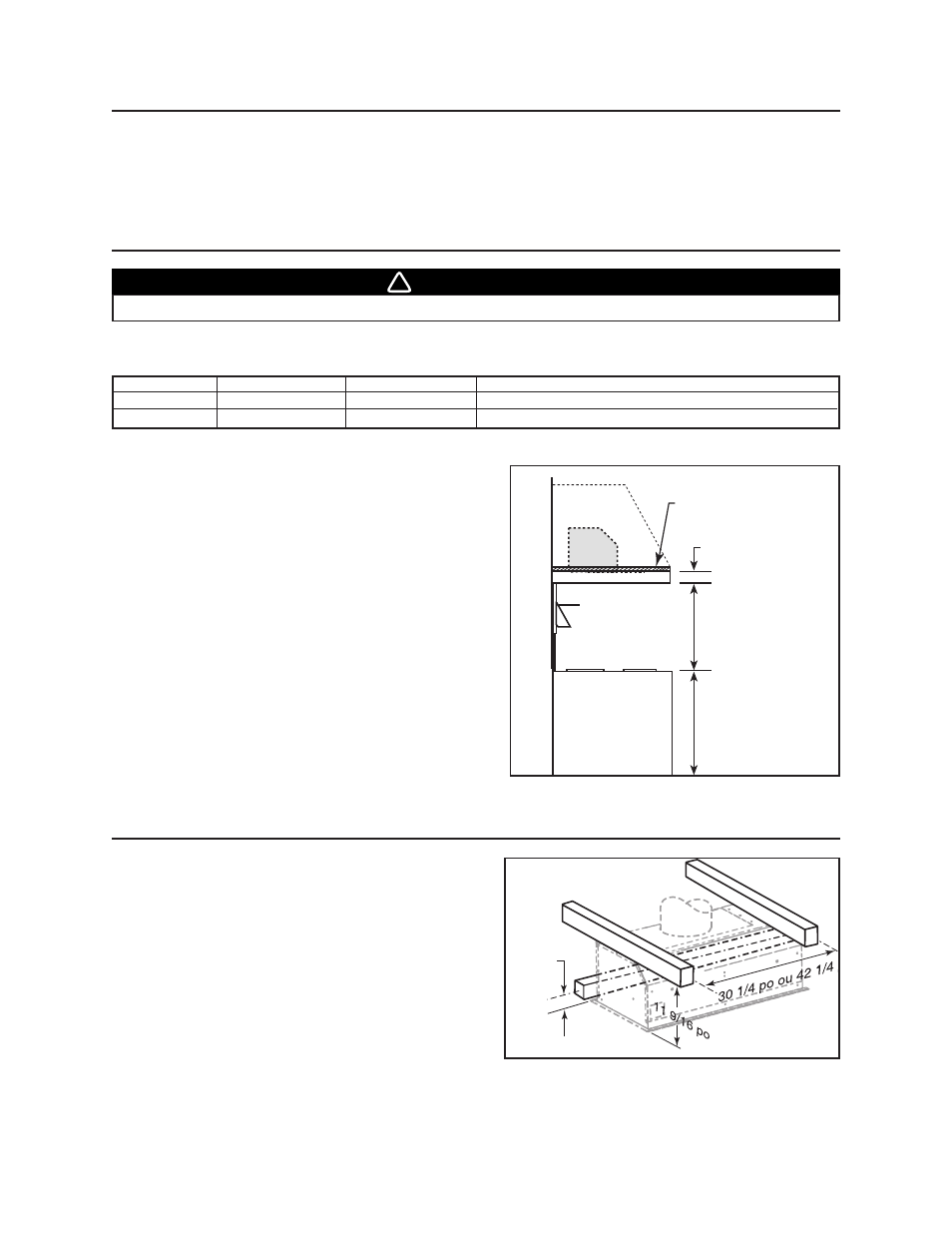

3. INSTALLER LE DOSSERET (OPTIONNEL)
Il est recommandé d’installer le dosseret avant le module de hotte encastrable. L’armoire couvrira les vis d’installation du
dessus du dosseret. Afin de pouvoir installer le dosseret, s’assurer d’avoir au moins 18 po entre le dessous de l’armoire
et le panneau de contrôle de la cuisinière ou de la surface de cuisson. (Voir instructions fournies avec le dosseret.)
4. PRÉPARATION DE L’ARMOIRE DE HOTTE
AVERTISSEMENT
Toujours suivre les codes et standards en vigueur lors de la contruction de l’armoire de hotte.
0
!
Construire la charpente de l’armoire en fonction du format et du poids total du module de hotte encastrable. Le tableau
ci-dessous indique les poids des modules selon le type de ventilateur choisi.
Commencer avec la base de l’armoire, car sa position
déterminera la hauteur du module de hotte encastrable. Nous
recommandons qu’elle soit faite de contreplaqué de 3/4 po
d’épaisseur. Si un revêtement d’armoire optionnel sera installé,
nous recommandons que les côtés et l’avant de l’armoire aient
aussi 3/4 po d’épaisseur, selon que l’armoire soit de largeur
standard. Si le revêtement d’armoire optionnel n’est pas installé,
l’épaisseur des côtés et de l’avant de l’armoire est à la discrétion
de l’installateur.
Passer l’alimentation électrique jusqu’à l’endroit de l’installation.
Laisser dépasser une longueur de 4 pi de câble électrique
sous l’armoire.
Si le contrôle mural optionnel RMIPWC sera installé, passer le
fil électrique à partir du module jusqu’à la localisation du contrôle
mural. Laisser dépasser une longueur de 6 po hors du mur. Voir
la feuille d’installation du contrôle mural optionnel.
Table de
cuisson standard
de 36 po de hauteur
Dosseret
(Optionnel)
HH0037F
24 po à 30 po
au-dessus
de la table
de cuisson
Épaisseur de la base
de contreplaqué : 3/4 po
4 po pour l’instal. du
revêtement d’armoire
5. CHARPENTE DE L’ARMOIRE SUGGÉRÉE
Les trous d’assemblage du dessus du module sont à 11 9 /
16
po
de la base de celui-ci. La distance centre-centre entre les 2
supports est de 30
1 /
4
po pour le module de modèle PIK33 et de
42 1 /
4
po pour le module de modèle PIK45.
Les trous d’assemblage du support arrière sont à 1 1 /
2
po à
partir de la base du module. Voir l’illustration ci-contre.
Une fois la base et la charpente de l’armoire faites, finaliser
l’armoire.
HH0040F
1 1/2 po
M ODULE AVEC VENT . INT . P5 AVEC VENT . INT . P8 AVEC VENT . EN LIGNE OU EXT . ( PLAQUE VENTILATEUR SEULEMENT )
RMIP33 41 LB 49 LB 27 LB
RMIP45 49 LB 57 LB 35 LB
